Voyants avant

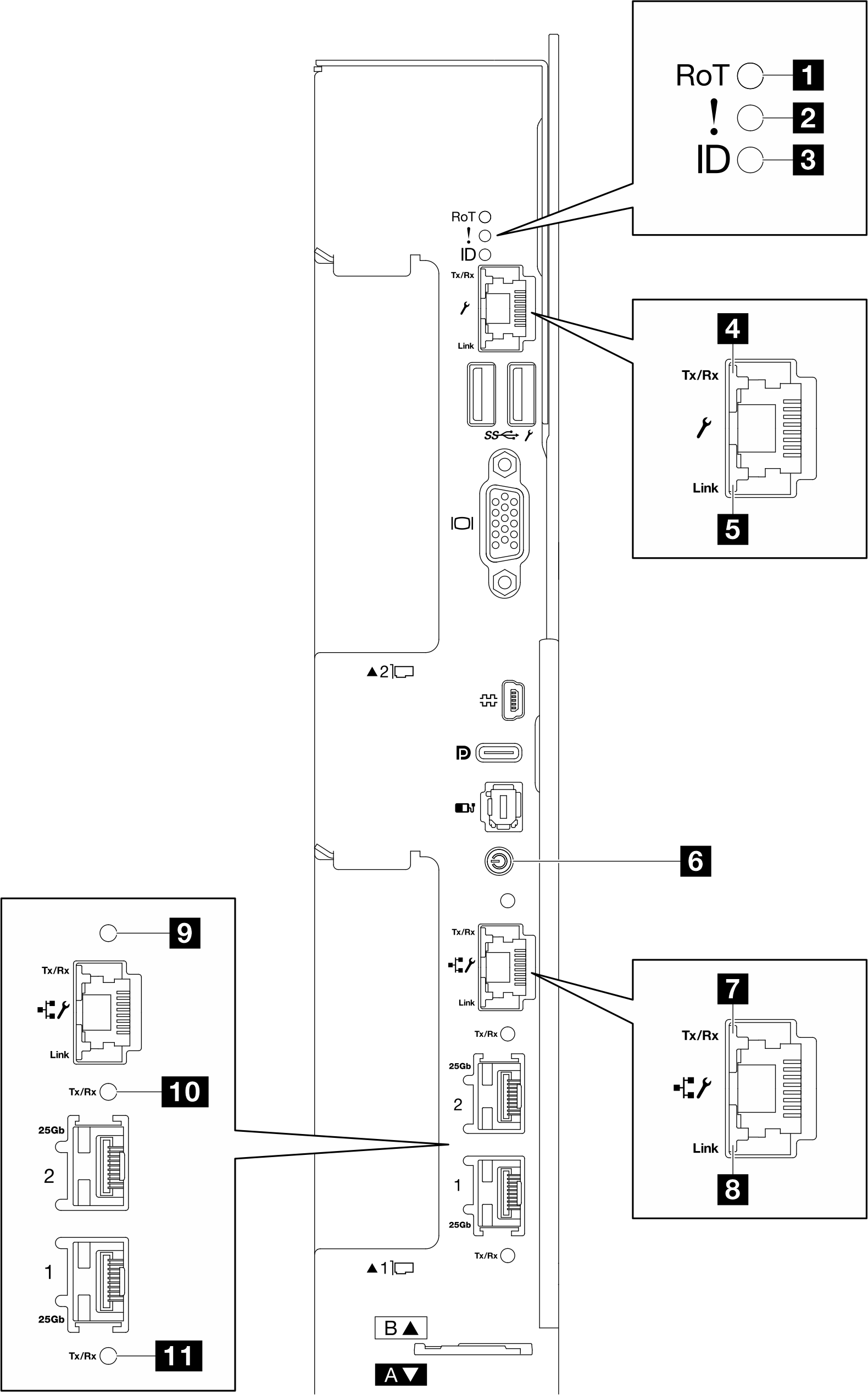

La figure suivante présente les voyants présents à l’avant de la solution. En observant l’état des voyants, vous pourrez identifier la source de l’erreur dans la plupart des cas.
| 1 Voyant RoT | 7 Voyant d’activité du port Ethernet RJ45 1 Gb (partage NIC) (vert) |
| 2 Voyant d’erreur système (jaune) | 8 Voyant de liaison du port Ethernet RJ45 1 Gb (partage NIC) (vert) |
| 3 Voyant d'identification (bleu) | 9 Voyant d'activité de l'unité (vert) |
| 4 Voyant d’activité du connecteur de gestion XCC dédié (RJ45 1 Gb) (vert) | 10 Voyant d’activité et de liaison du port Ethernet 25 Go (port 2) (vert) |
| 5 Voyant de liaison du connecteur de gestion XCC dédié (RJ45 1 Gb) (vert) | 11 Voyant d’activité et de liaison du port Ethernet 25 Go (port 1) (vert) |
| 6 Bouton d’alimentation du nœud avec voyant (vert) |
1 Voyant RoT :(TBD)
2 Voyant d’erreur système (jaune) : Ce voyant jaune s’allume lorsqu’une erreur système a été détectée. Vérifiez le journal des événements XCC pour obtenir plus d’informations.
3 Voyant d’identification (bleu) : Ce voyant bleu permet de localiser visuellement le nœud parmi d’autres nœuds. Il sert également de bouton de détection de présence. Vous pouvez utiliser Lenovo XClarity Administrator pour allumer ce voyant à distance.
4 Voyant d’activité du connecteur de gestion XCC dédié (RJ45 1 Gb) (vert) : Ce voyant vert permet d’identifier l’état du réseau.
- Off : Le nœud est déconnecté du réseau local LAN.
- Clignotement : Le réseau est connecté et actif.
5 Voyant de liaison du connecteur de gestion XCC dédié (RJ45 1 Gb) (vert) : Ce voyant vert permet d’identifier l’état du réseau.
- Éteint : La liaison réseau est déconnectée.
- Allumé : La liaison réseau est établie.
- Éteint : L’alimentation n’est pas présente, ou la station de conversion d’alimentation ou le voyant lui-même est défaillant(e).
- Clignotements rapides (4 fois par seconde) : Le nœud est hors tension et n’est pas prêt à être mis sous tension. Le bouton d'alimentation est désactivé. Cet état peut durer de 5 à 10 secondes.
- Clignotement lent (une fois par seconde) : le nœud est hors tension et prêt à être mis sous tension. Vous pouvez appuyer sur le bouton de mise sous tension du nœud.
- Allumé : Le nœud est sous tension.
7 Voyant d’activité du port Ethernet RJ45 1 Gb (partage NIC) (vert) : Ce voyant vert permet d’identifier l’état du réseau.
- Off : Le nœud est déconnecté du réseau local LAN.
- Clignotement : Le réseau est connecté et actif.
8 Voyant de liaison du port Ethernet RJ45 1 Gb (partage NIC) (vert) : Ce voyant vert permet d’identifier l’état du réseau.
- Éteint : La liaison réseau est déconnectée.
- Allumé : La liaison réseau est établie.
9 Voyant d’activité de l’unité (vert) : Si ce voyant est allumé, cela indique que l’unité est sous tension mais n’est pas en train de lire ou d’écrire des données. Si le voyant clignote, l'unité est en cours d'accès.
10 11 Voyant d’activité et de liaison du port Ethernet 25 Gb (vert) : Ce voyant vert permet d’identifier l’état du réseau.
- Éteint : Le réseau est déconnecté.
- Clignotement : L’accès réseau est en cours.
- Allumé : L’accès réseau est établi.
