Anzeigen an der Vorderseite

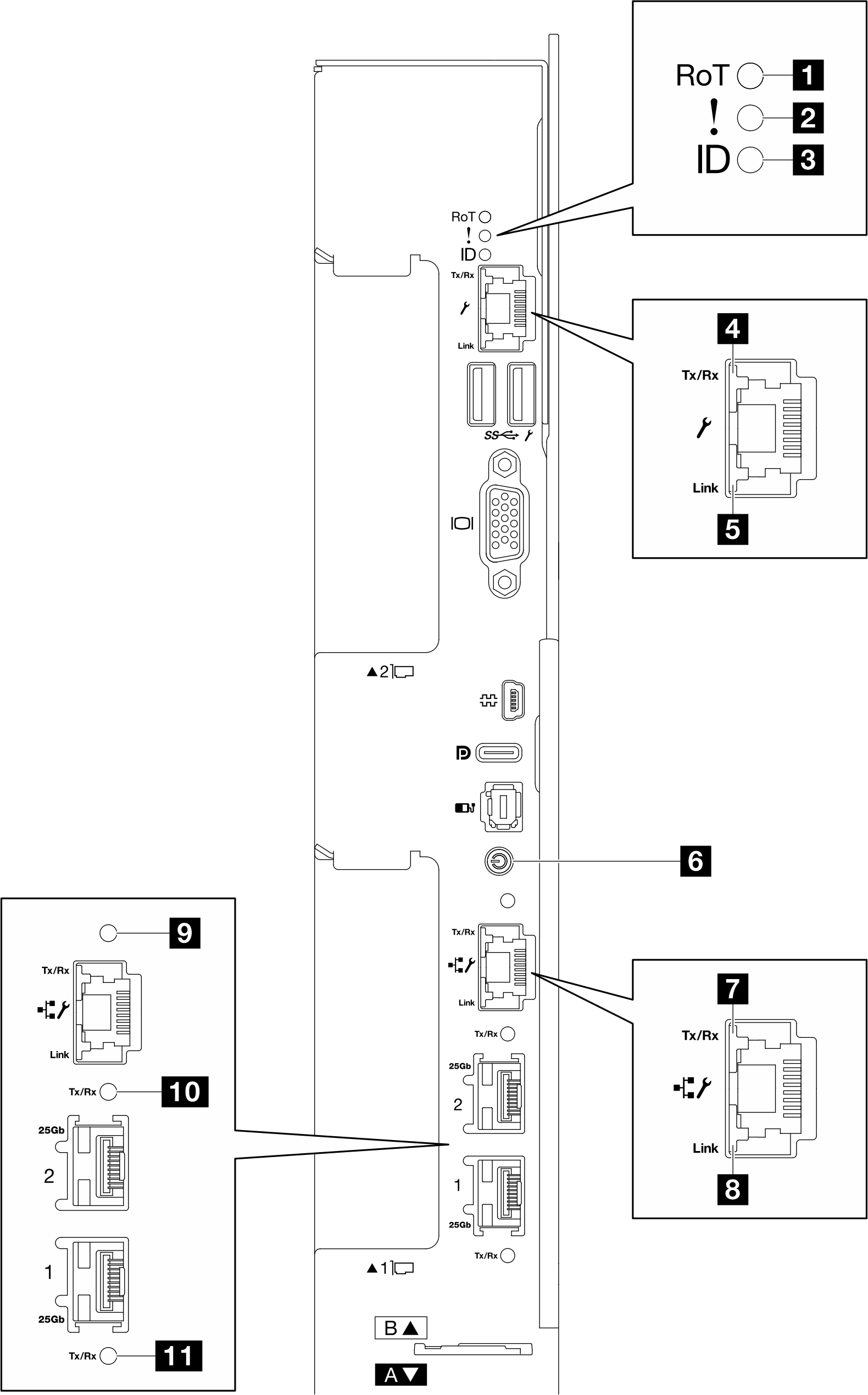

In der folgenden Abbildung sind die Anzeigen an der Vorderseite der Lösung dargestellt. Durch Prüfung der Anzeigenstatus kann oft die Fehlerquelle bestimmt werden.
| 1 RoT-Anzeige | 7 Aktivitätsanzeige (grün) für 1 Gb RJ45 Ethernet-Anschluss (Share-NIC) |
| 2 Systemfehleranzeige (gelb) | 8 Verbindungsanzeige (grün) für 1 Gb RJ45 Ethernet-Anschluss (Share-NIC) |
| 3 Identifikationsanzeige (blau) | 9 Betriebsanzeige für Laufwerk (grün) |
| 4 Dedizierte Anzeige (grün) für XCC-Verwaltungsanschluss (1-Gb-RJ45) | 10 Verbindungs‑ und Aktivitätsanzeige für 25-Gb-Ethernet-Anschluss (Anschluss 2) (grün) |
| 5 Dedizierte Verbindungsanzeige (grün) für XCC-Verwaltungsanschluss (1 Gb RJ45) | 11 Verbindungs‑ und Aktivitätsanzeige für 25-Gb-Ethernet-Anschluss (Anschluss 1) (grün) |
| 6 Netzschalter für Knoten mit Anzeige (grün) |
1 RoT-Anzeige: (TBD)
2 Systemfehleranzeige (gelb): Wenn diese gelbe Anzeige leuchtet, ist ein Systemfehler aufgetreten. Überprüfen Sie das XCC-Ereignisprotokoll auf weitere Informationen.
3 Identifikationsanzeige (blau): Mit dieser blauen Anzeige können Sie den Knoten unter mehreren ausfindig machen. Diese Anzeige wird auch zur Positionsbestimmung verwendet. Sie können Lenovo XClarity Administrator verwenden, um diese Anzeige über Fernzugriff zu aktivieren.
4 Dedizierte Aktivitätsanzeige für XCC-Verwaltungsanschluss (1 Gb RJ45) (grün): Anhand dieser grünen Anzeige können Sie den Netzwerkstatus erkennen.
- Aus: Der Knoten ist mit keinem LAN verbunden.
- Blinkt: Das Netzwerk ist verbunden und aktiv.
5 Dedizierte Verbindungsanzeige für XCC-Verwaltungsanschluss (1 Gb RJ45) (grün): Anhand dieser grünen Anzeige können Sie den Netzwerkstatus erkennen.
- Aus: Netzwerkverbindung ist getrennt.
- Ein: Netzwerkverbindung ist hergestellt.
- Aus: Es besteht keine Stromversorgung oder die Power Conversion Station oder die Anzeige selbst ist defekt.
- Schnelles Blinken (viermal pro Sekunde): Der Knoten wird ausgeschaltet und ist nicht zum Einschalten bereit. Der Netzschalter ist deaktiviert. Dieser Zustand hält ungefähr 5 bis 10 Sekunden an.
- Langsames Blinken (einmal pro Sekunde): Der Knoten ist ausgeschaltet und ist zum Einschalten bereit. Sie können den Netzschalter drücken, um den Knoten einzuschalten.
- Ein: Der Knoten ist eingeschaltet.
7 Aktivitätsanzeige für 1 Gb RJ45 Ethernet-Anschluss (Share-NIC) (grün): Diese grüne Anzeige weist auf den Netzwerkstatus hin.
- Aus: Der Knoten ist mit keinem LAN verbunden.
- Blinkt: Das Netzwerk ist verbunden und aktiv.
8 Verbindungsanzeige für 1 Gb RJ45 Ethernet-Anschluss (Share-NIC) (grün): Diese grüne Anzeige weist auf den Netzwerkstatus hin.
- Aus: Netzwerkverbindung ist getrennt.
- Ein: Netzwerkverbindung ist hergestellt.
9 Betriebsanzeige für Laufwerk (grün): Wenn diese Anzeige leuchtet, ist das Laufwerk eingeschaltet, aber liest bzw. schreibt nicht aktiv Daten. Wenn die Anzeige blinkt, wird gerade auf das Laufwerk zugegriffen.
10 11 Verbindungs‑ und Aktivitätsanzeige für 25‑Gb-Ethernet-Anschluss (grün): Diese grüne Anzeige weist auf den Netzwerkstatus hin.
- Aus: Netzwerkverbindung ist getrennt.
- Blinkt: Netzwerkzugriff
- Ein: Netzwerkverbindung ist hergestellt.
