앞면 LED

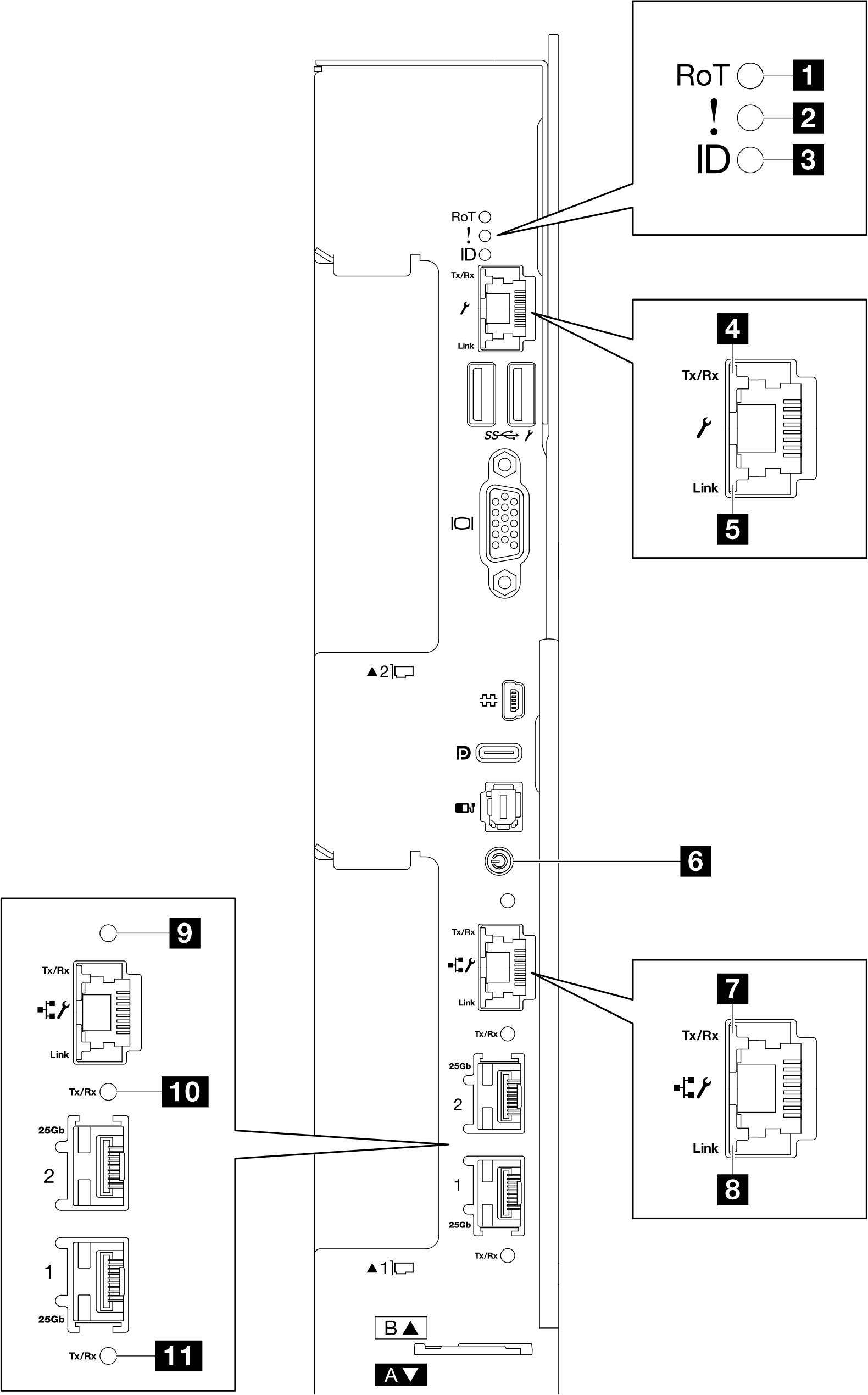

다음 그림은 솔루션 앞면의 LED를 보여줍니다. LED의 상태를 보면 종종 오류 원인을 식별할 수 있습니다.
| 1 RoT LED | 7 1Gb RJ45 이더넷 포트(공유 NIC) 활동 LED(녹색) |
| 2 시스템 오류 LED(노란색) | 8 1Gb RJ45 이더넷 포트(공유 NIC) 링크 LED(녹색) |
| 3 식별 LED(파란색) | 9 드라이브 활동 LED(녹색) |
| 4 전용 XCC 관리 커넥터(1Gb RJ45) 활동 LED(녹색) | 10 25Gb 이더넷 포트 링크 및 활동 LED(포트 2)(녹색) |
| 5 전용 XCC 관리 커넥터(1Gb RJ45) 링크 LED(녹색) | 11 25Gb 이더넷 포트 링크 및 활동 LED(포트 1)(녹색) |
| 6 노드 전원 버튼, LED 포함(녹색) |
1 RoT LED:(TBD)
2 시스템 오류 LED(노란색): 이 노란색 LED가 켜져 있으면 시스템 오류가 발생했음을 나타냅니다. 추가 정보는 XCC 이벤트 로그를 확인하십시오.
3 식별 LED(파란색): 이 파란색 LED를 사용하여 다른 노드 사이에서 해당 노드를 시각적으로 찾을 수 있습니다. 이 LED는 유무 감지 버튼으로도 사용됩니다. Lenovo XClarity Administrator를 사용하여 이 LED를 원격으로 켤 수 있습니다.
4 전용 XCC 관리 커넥터(1Gb RJ45) 활동 LED(녹색): 이 녹색 LED를 사용하여 네트워크 상태를 식별합니다.
- 꺼짐: 노드가 LAN에서 연결이 끊어졌습니다.
- 깜박임: AnyFabric 네트워크가 연결되어 활성 상태입니다.
5 전용 XCC 관리 커넥터(1Gb RJ45) 링크 LED(녹색): 이 녹색 LED를 사용하여 네트워크 상태를 식별합니다.
- 꺼짐: 네트워크 링크가 끊어져 있습니다.
- 켜짐: 네트워크 링크가 설정되어 있습니다.
- 꺼짐: 전원이 없거나 전력 변환 스테이션 또는 LED 자체에 장애가 있습니다.
- 빠르게 깜박임(초당 4회): 노드가 꺼져 있으며 켤 수 없습니다. 전원 버튼이 사용 불가능합니다. 약 5~10초 동안 지속됩니다.
- 느리게 깜박임(초당 1회): 노드가 꺼져 있으며 켤 수 있습니다. 전원 버튼을 눌러 노드를 켤 수 있습니다.
- 켜짐: 노드가 켜져 있습니다.
7 1Gb RJ45 이더넷 포트(공유 NIC) 활동 LED(녹색): 이 녹색 LED를 사용하여 네트워크 상태를 식별합니다.
- 꺼짐: 노드가 LAN에서 연결이 끊어졌습니다.
- 깜박임: AnyFabric 네트워크가 연결되어 활성 상태입니다.
8 1Gb RJ45 이더넷 포트(공유 NIC) 링크 LED(녹색): 이 녹색 LED를 사용하여 네트워크 상태를 식별합니다.
- 꺼짐: 네트워크 링크가 끊어져 있습니다.
- 켜짐: 네트워크 링크가 설정되어 있습니다.
9 드라이브 활동 LED(녹색): 이 LED가 켜져 있으면 드라이브 전원이 켜져 있지만 데이터를 능동적으로 읽거나 쓰고 있지 않음을 나타냅니다. LED가 깜박이면 드라이브가 액세스되는 중입니다.
10 11 25Gb 이더넷 포트 링크 및 활동 LED(녹색): 이 녹색 LED를 사용하여 네트워크 상태를 식별합니다.
- 꺼짐: 네트워크 링크가 끊어져 있습니다.
- 깜박임: 네트워크가 액세스 중입니다.
- 켜짐: 네트워크 링크가 설정되어 있습니다.
