Procedimiento
- Prepárese para esta tarea.
- Apague el nodo (consulte Apagado del nodo) y, a continuación, desconecte todos los cables externos del nodo.
- Extraiga el nodo del chasis (consulte Extracción de un nodo del chasis) y, a continuación, coloque con cuidado el nodo sobre una superficie de protección antiestática plana, orientado con la parte frontal hacia usted.
- Al extraer el nodo, anote el número de la bandeja del nodo y asegúrese de instalar el nodo en la misma bandeja de la que se extrajo. Volver a instalar el nodo en una bandeja diferente requiere volver a configurar el nodo.
- Por razones de seguridad, asegúrese de sostener el nodo con ambas manos al levantarlo.
- Quite la cubierta superior (consulte Extracción de la cubierta superior).
- Si el conducto de aire de GPU está instalado en el nodo, extráigalo (consulte Extracción del conducto de aire de GPU).
- Si el conjunto de expansión PCIe está instalado, extráigalo del nodo y desconecte los cables de PCIe de la placa del sistema (consulte Extracción del conjunto de expansión de PCIe y Disposición interna de los cables).
- Desconecte los cables del módulo de E/S posterior.
Afloje el tornillo que fija el cable de tierra; luego, retire el cable de conexión a tierra del módulo de E/S posterior.
Desconecte el cable de E/S posterior del módulo de E/S posterior.Figura 1. Extracción del cable de E/S posterior y del cable de conexión a tierra![Removal of the rear I/O cable and grounding cable](d3-219-rio-300.png)
- Extraiga el módulo de E/S posterior.

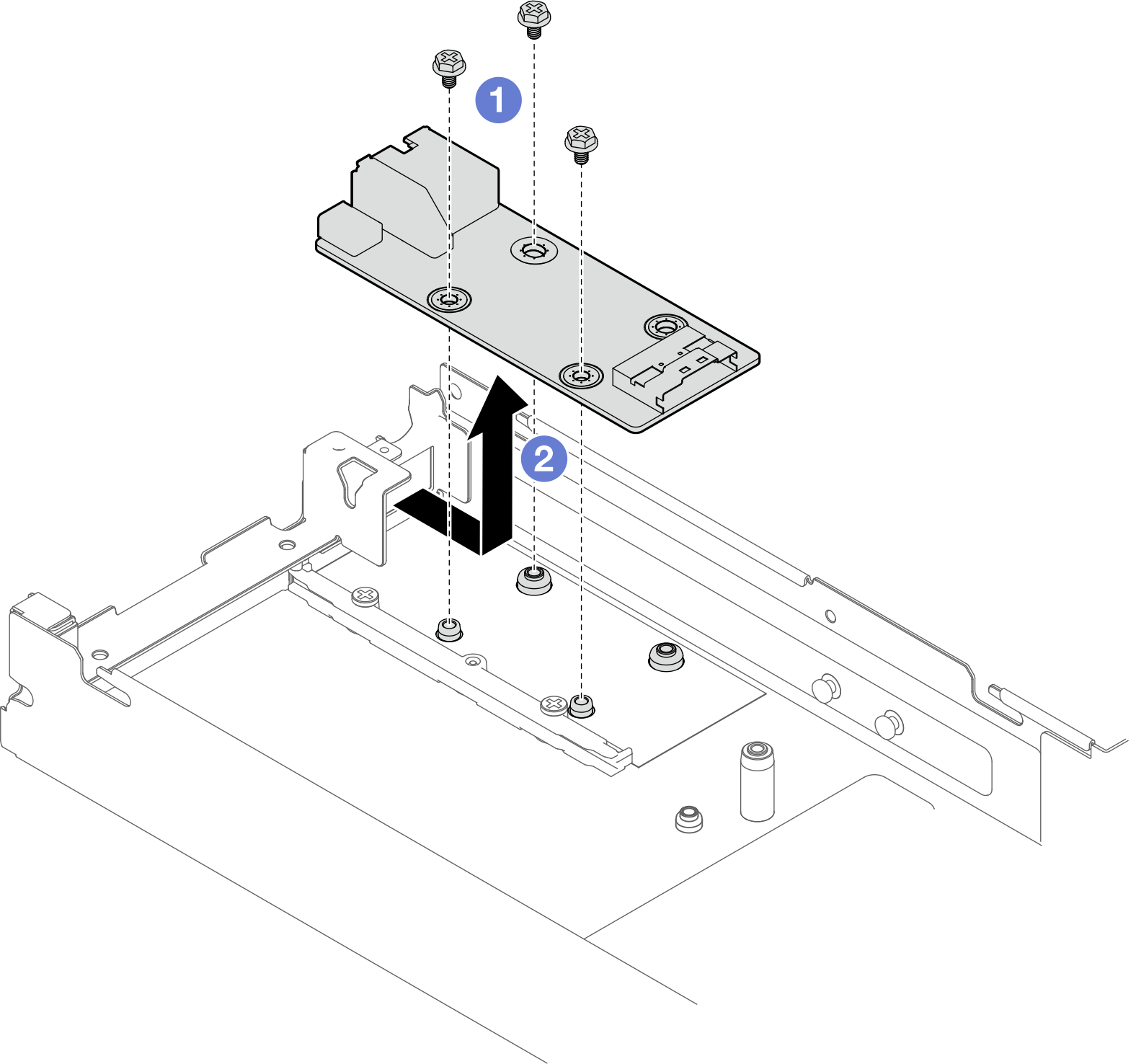

Quite los tres tornillos del módulo de E/S posterior, como se muestra.
Tire ligeramente del módulo de E/S posterior hacia la parte frontal del nodo y, a continuación, levántelo para extraerlo del nodo.
Figura 2. Extracción del módulo de E/S posterior![Front I/O module removal](d3-209-rio-300.png)
Una vez completada esta tarea
- Instalación de una unidad de sustitución (consulte Instalación de un módulo de E/S posterior).
- Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
