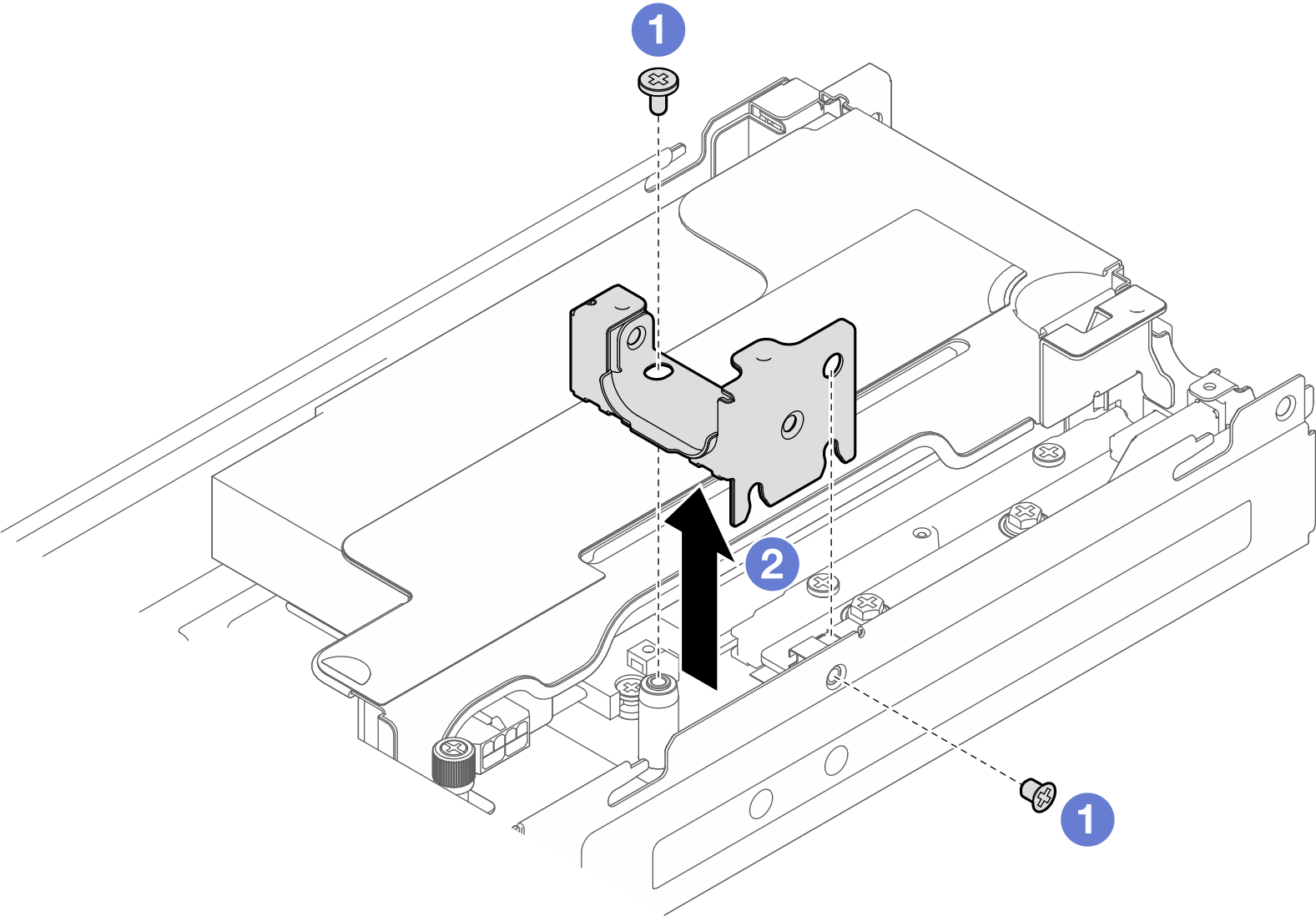

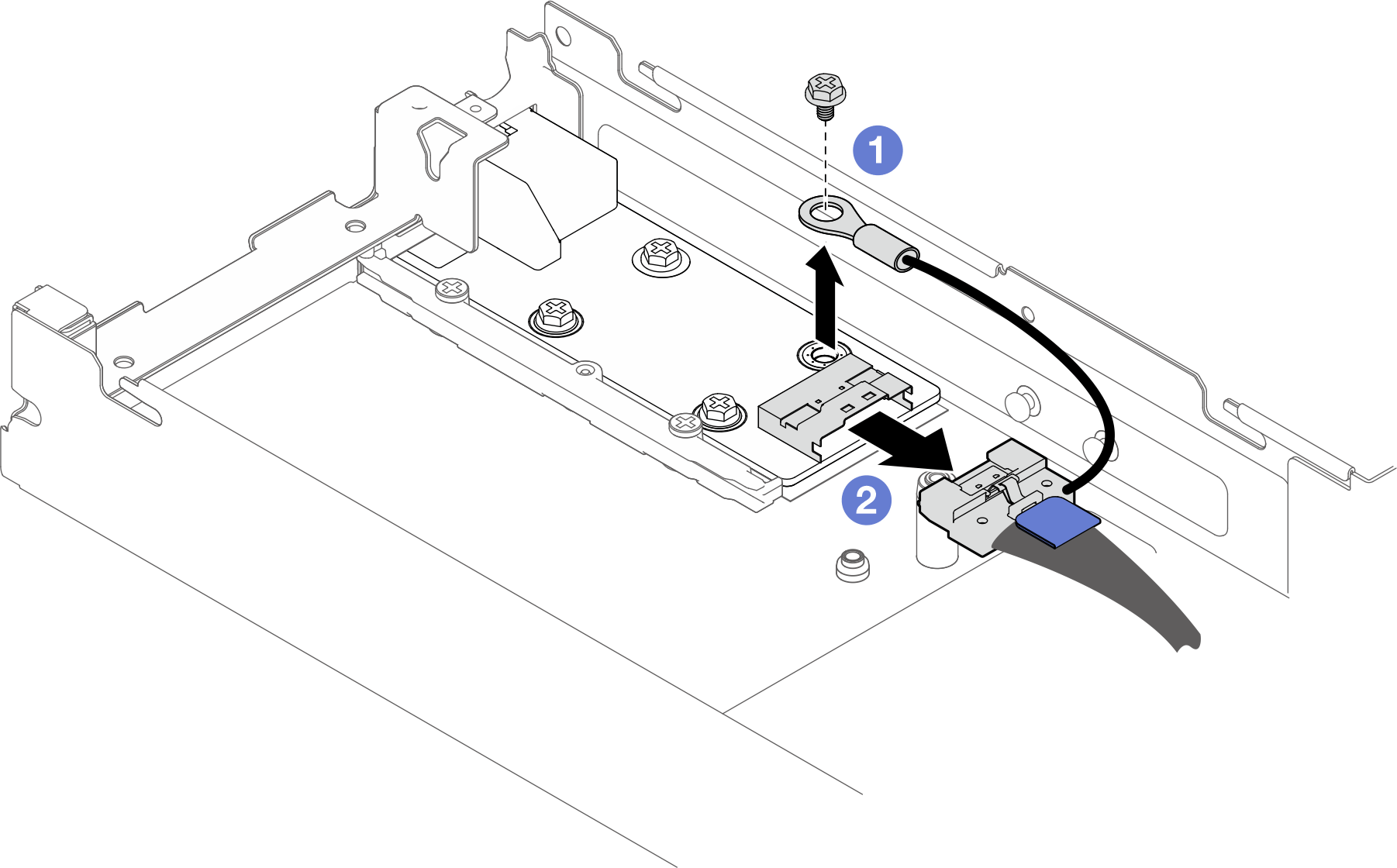

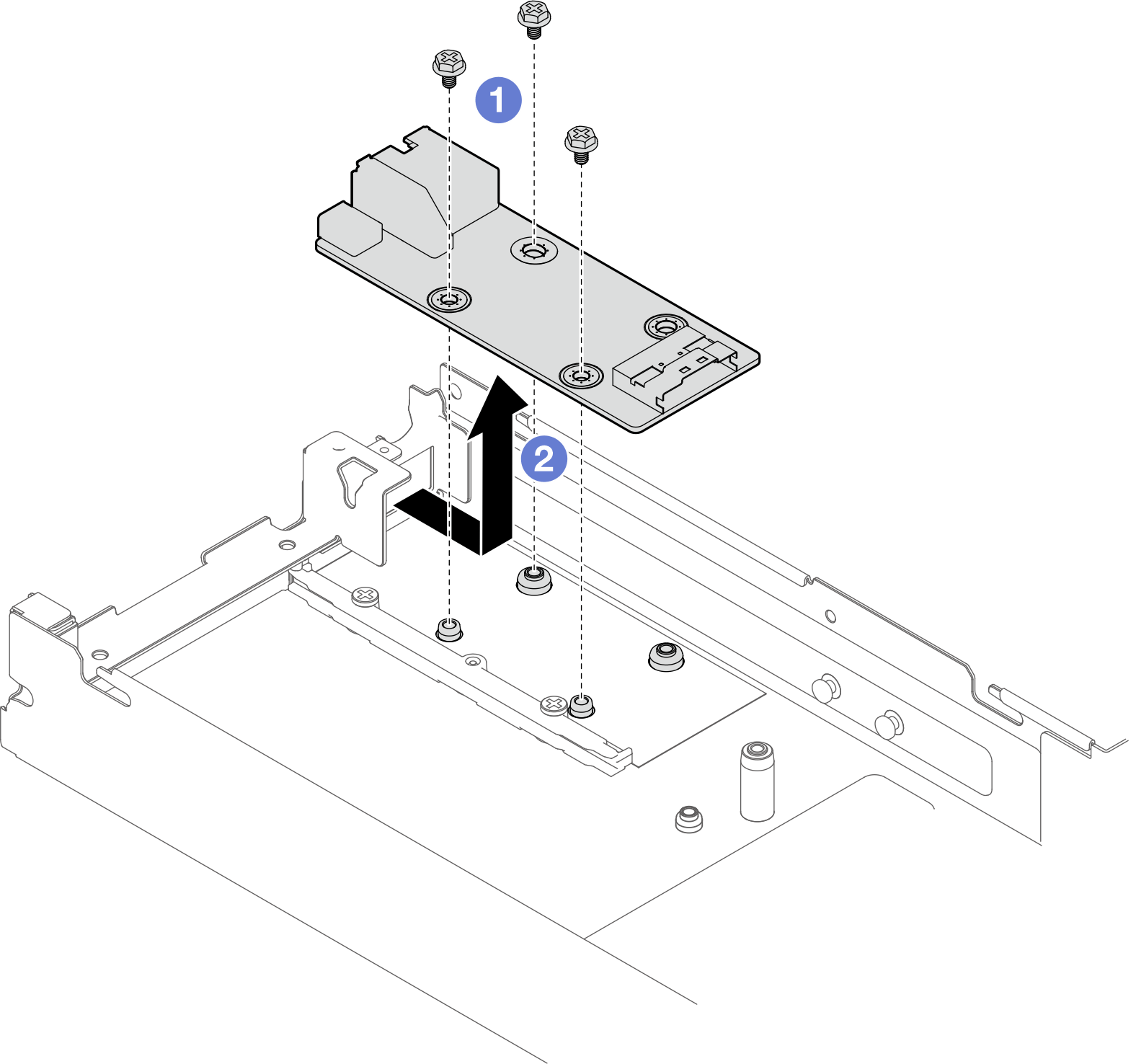

硬件更换过程更换节点组件更换背面 I/O 模块卸下背面 I/O 模块卸下背面 I/O 模块按照本节中的说明卸下背面 I/O 模块。关于本任务为避免潜在危险,请务必阅读并遵守安全信息。注意请阅读安装准则和安全检查核对表以确保操作安全。过程为本任务做好准备。关闭节点电源(请参阅关闭节点电源);然后,从节点上拔下所有外部线缆。从机箱中卸下节点(请参阅从机箱中卸下节点);然后,小心地将节点放置在防静电平面上,让节点正面朝向您。注卸下节点时,请记下节点托盘编号,并确保将节点装入从中卸下该节点的同一托盘。将节点重新安装到其他托盘需要重新配置该节点。为安全起见,在提起节点时务必用双手抓住节点。卸下顶盖(请参阅卸下顶盖)。如果节点中装有 GPU 导风管,请将其卸下(请参阅卸下 GPU 导风管)。如果装有 PCIe 转接卡组合件,请将其从节点上卸下,然后从主板上拔下 PCIe 线缆(请参阅卸下 PCIe 转接卡组合件和内部线缆布放)。如果装有 Processor Neptune® Core Module,请取下覆盖在背面 I/O 模块上的软管。(请参阅卸下 Lenovo Processor Neptune® Core Module)。如果安装了软管支架,请拧松两颗螺钉以卸下支架。图 1. 卸下软管支架(带水循环模块)如果装有 PCIe 转接卡组合件,请将其从节点上卸下,然后从主板上拔下 PCIe 线缆(请参阅卸下 PCIe 转接卡组合件和内部线缆布放)。从背面 I/O 模块上拔下线缆。 松开固定接地线缆的螺钉;然后,从背面 I/O 模块上拔下接地线缆。 从背面 I/O 模块上拔下背面 I/O 线缆。图 2. 卸下背面 I/O 线缆和接地线缆图 3. 拔下背面 I/O 线缆和接地线缆(带水循环模块)卸下背面 I/O 模块。 如图所示,卸下背面 I/O 模块上的三颗螺钉。 将背面 I/O 模块轻轻向节点正面拉动;然后,将其从节点中提取出来。图 4. 卸下背面 I/O 模块图 5. 卸下背面 I/O 模块(带水循环模块)完成之后安装替换单元(请参阅安装背面 I/O 模块)。如果要求您退回组件或可选设备,请按照所有包装说明进行操作,并使用装运时提供给您的所有包装材料。演示视频在 YouTube 上观看操作过程提供反馈
