Rimozione del modulo I/O posteriore

Seguire le istruzioni riportate in questa sezione per rimuovere il modulo I/O posteriore.

Informazioni su questa attività

Per evitare possibili situazioni di pericolo, leggere e seguire le normative sulla sicurezza riportate sotto.

Attenzione

Leggere Linee guida per l'installazione e Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

Procedura

  1. Effettuare i preparativi per questa attività.
    1. Spegnere il nodo (vedere Spegnimento del nodo); quindi, scollegare tutti i cavi esterni dal nodo.
    2. Rimuovere il nodo dallo chassis (vedere Rimozione di un nodo dallo chassis). Quindi posizionare con cautela il nodo su una superficie antistatica piana, orientandolo con la parte anteriore verso chi lo sta maneggiando.
      Nota
      • Durante la rimozione del nodo, prendere nota del numero del vassoio del nodo e assicurarsi di installare il nodo nello stesso vassoio da cui è stato rimosso. La reinstallazione del nodo in un vassoio differente richiede la riconfigurazione del nodo stesso.
      • Per sicurezza, assicurarsi di tenere il nodo con entrambe le mani quando lo solleva.
    3. Rimuovere il coperchio superiore (vedere Rimozione del coperchio superiore).
    4. Se nel nodo è installato un condotto dell'aria GPU, rimuoverlo (vedere Rimozione del condotto dell'aria GPU).
    5. Se è installato un assieme verticale PCIe, rimuoverlo dal nodo e scollegare i cavi PCIe dalla scheda di sistema (vedere Rimozione dell'assieme verticale PCIe e Instradamento dei cavi interni).
    6. Se Processor Neptune® Core Module è installato, rimuovere i tubi che coprono il modulo I/O posteriore. Vedere Rimozione del Lenovo Processor Neptune® Core Module.
    7. Se la staffa del tubo è installata, allentare le due viti per rimuovere la staffa.

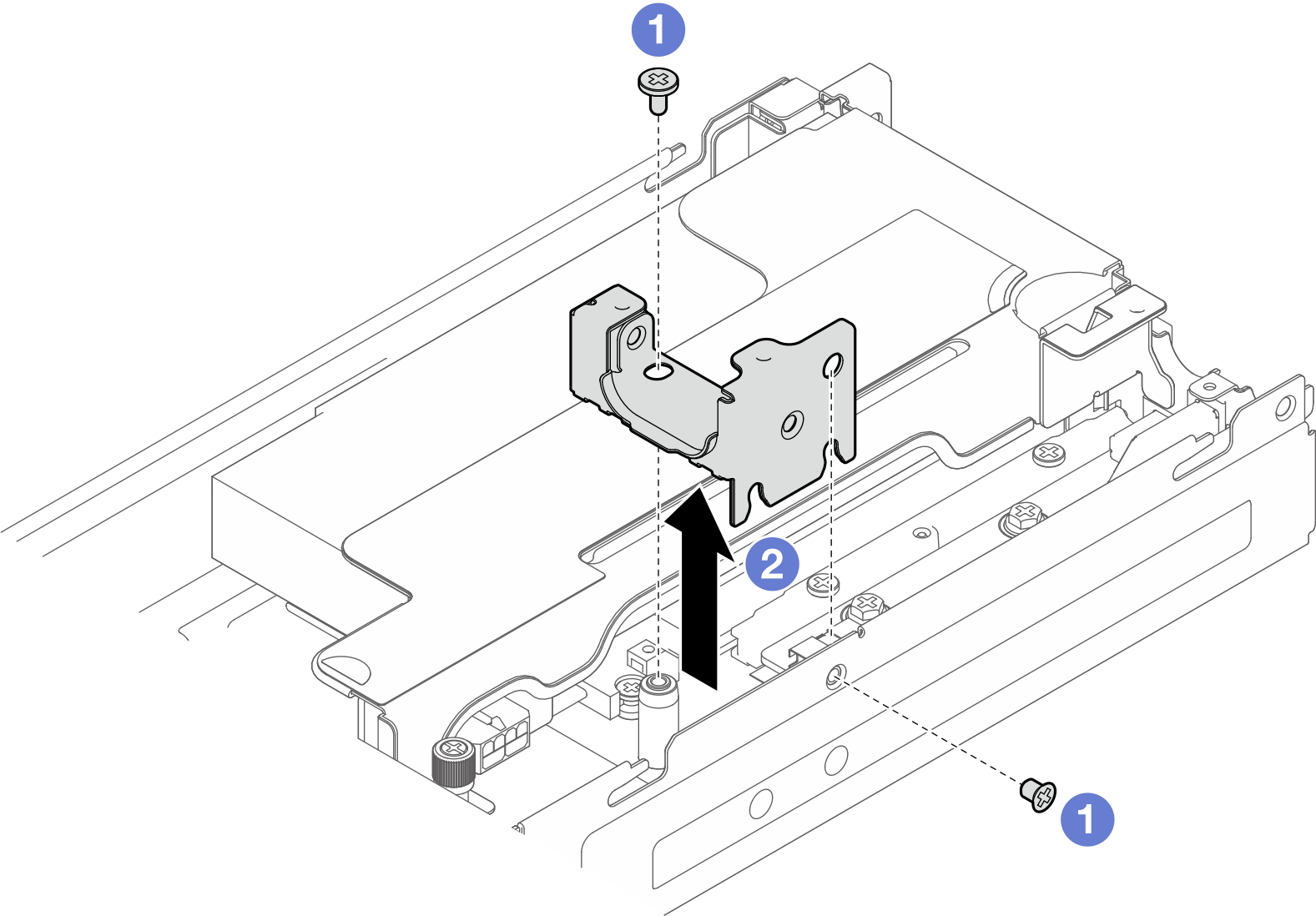

      Figura 1. Rimozione della staffa del tubo (con circuito principale dell'acqua)
      Removal of the hose bracket(with water loop)
    8. Se è installato un assieme verticale PCIe, rimuoverlo dal nodo e scollegare i cavi PCIe dalla scheda di sistema (vedere Rimozione dell'assieme verticale PCIe e Instradamento dei cavi interni).
  2. Scollegare tutti i cavi dal modulo I/O posteriore.
    1. Allentare la vite che fissa il cavo di messa a terra; rimuovere quindi il cavo di messa a terra dal modulo I/O posteriore.
    2. Scollegare il cavo I/O posteriore dal modulo I/O posteriore.

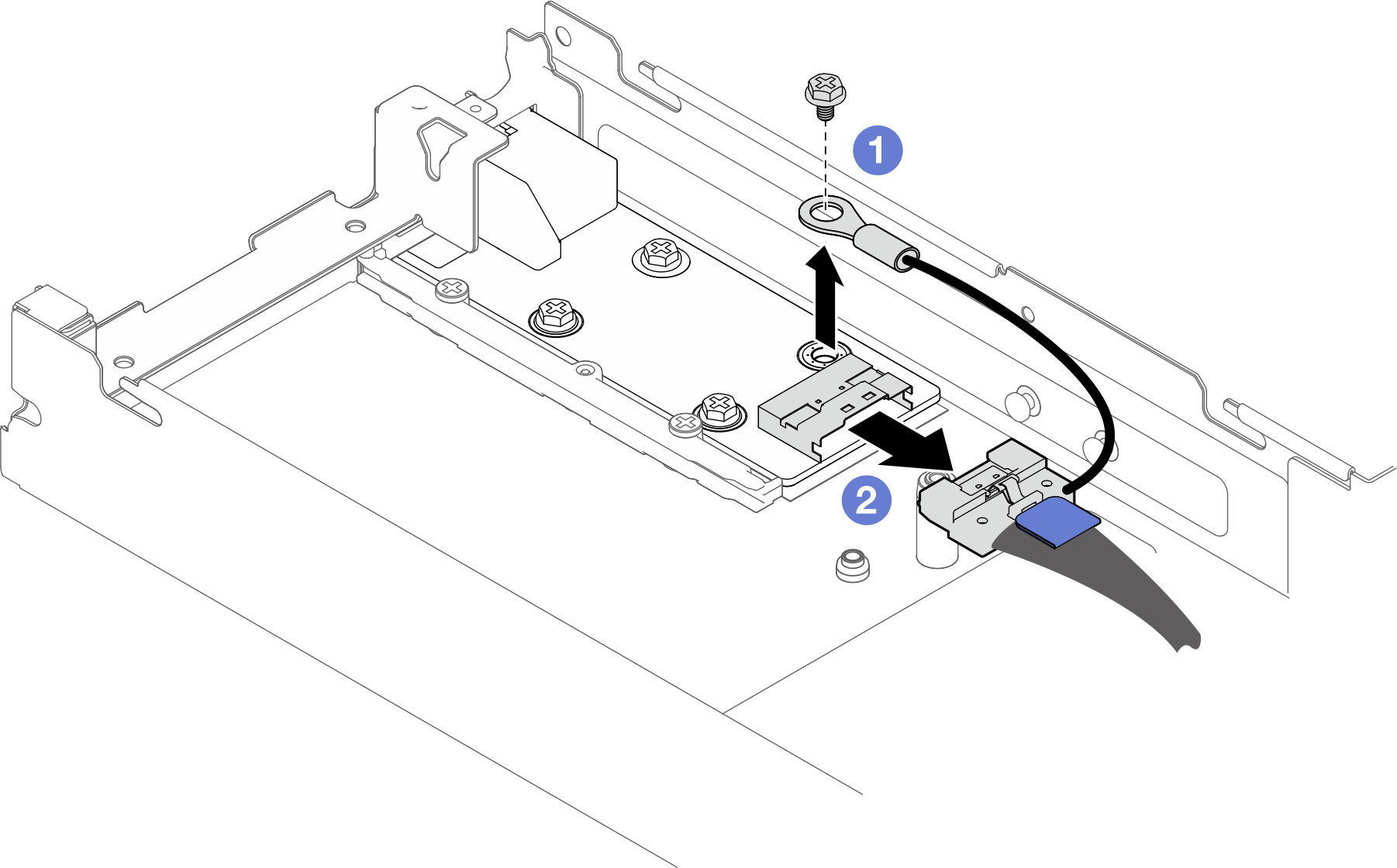

      Figura 2. Rimozione del cavo I/O posteriore e del cavo di messa a terra
      Removal of the rear I/O cable and grounding cable
      Figura 3. Rimozione del cavo I/O posteriore e del cavo di messa a terra (con circuito principale dell'acqua)
      Removal of the rear I/O cable and grounding cable (with water loop)
  3. Rimuovere il modulo I/O posteriore.
    1. Rimuovere le tre viti dal modulo I/O posteriore come illustrato.
    2. Tirare leggermente il modulo I/O posteriore verso la parte anteriore del nodo; quindi estrarlo dal nodo.
    Figura 4. Rimozione del modulo I/O posteriore
    Rear I/O module removal
    Figura 5. Rimozione del modulo I/O posteriore (con circuito principale dell'acqua)
    Removal of the rear I/O module (with water loop)

Dopo aver terminato

  1. Installazione di un'unità sostitutiva (vedere Installazione di un modulo I/O posteriore).
  2. Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
