Procedimento
- Faça as preparações para esta tarefa.
- Desligue o nó (consulte Desligar o nó); em seguida, desconecte todos os cabos externos do nó.
- Remova o nó do chassi (consulte Remover um nó do chassi); em seguida, coloque cuidadosamente o nó em uma superfície plana e antiestática, orientando o nó com a frente em sua direção.
- Ao remover o nó, anote o número da bandeja do nó e instale o nó na mesma bandeja da qual ele foi removido. Reinstalar o nó em uma bandeja diferente requer que o nó seja reconfigurado.
- Por segurança, segure o nó com as duas mãos ao levantá-lo.
- Remova a tampa superior (consulte Remover a tampa superior).
- Se o duto de ar da GPU estiver instalado no nó, remova-o (consulte Remover o duto de ar da GPU).
- Se o conjunto de placa riser PCIe estiver instalado, remova-o do nó e desconecte os cabos PCIe da placa-mãe (consulte Remover o conjunto de placa riser PCIe e Roteamento de cabos internos).
- Desconecte todos os cabos do módulo de E/S traseiro.

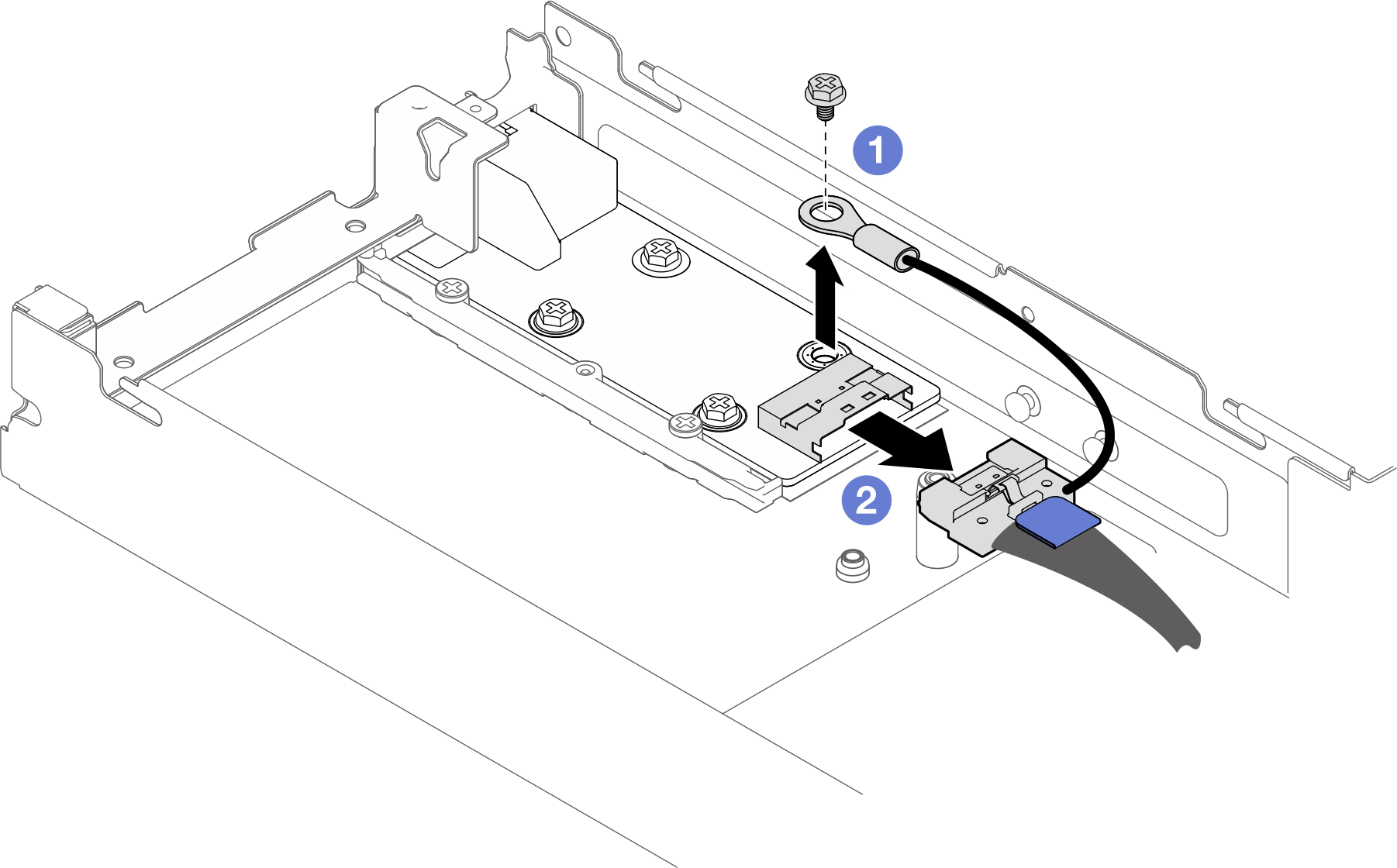

Afrouxe o parafuso que prende o cabo de aterramento; em seguida, remova o cabo de aterramento do módulo de E/S traseiro.
Desconecte o cabo de E/S traseiro do módulo de E/S traseiro.Figura 1. Remoção do cabo de E/S traseiro e do cabo de aterramento![Removal of the rear I/O cable and grounding cable](d3-219-rio-300.png)
- Remova o módulo de E/S traseiro.

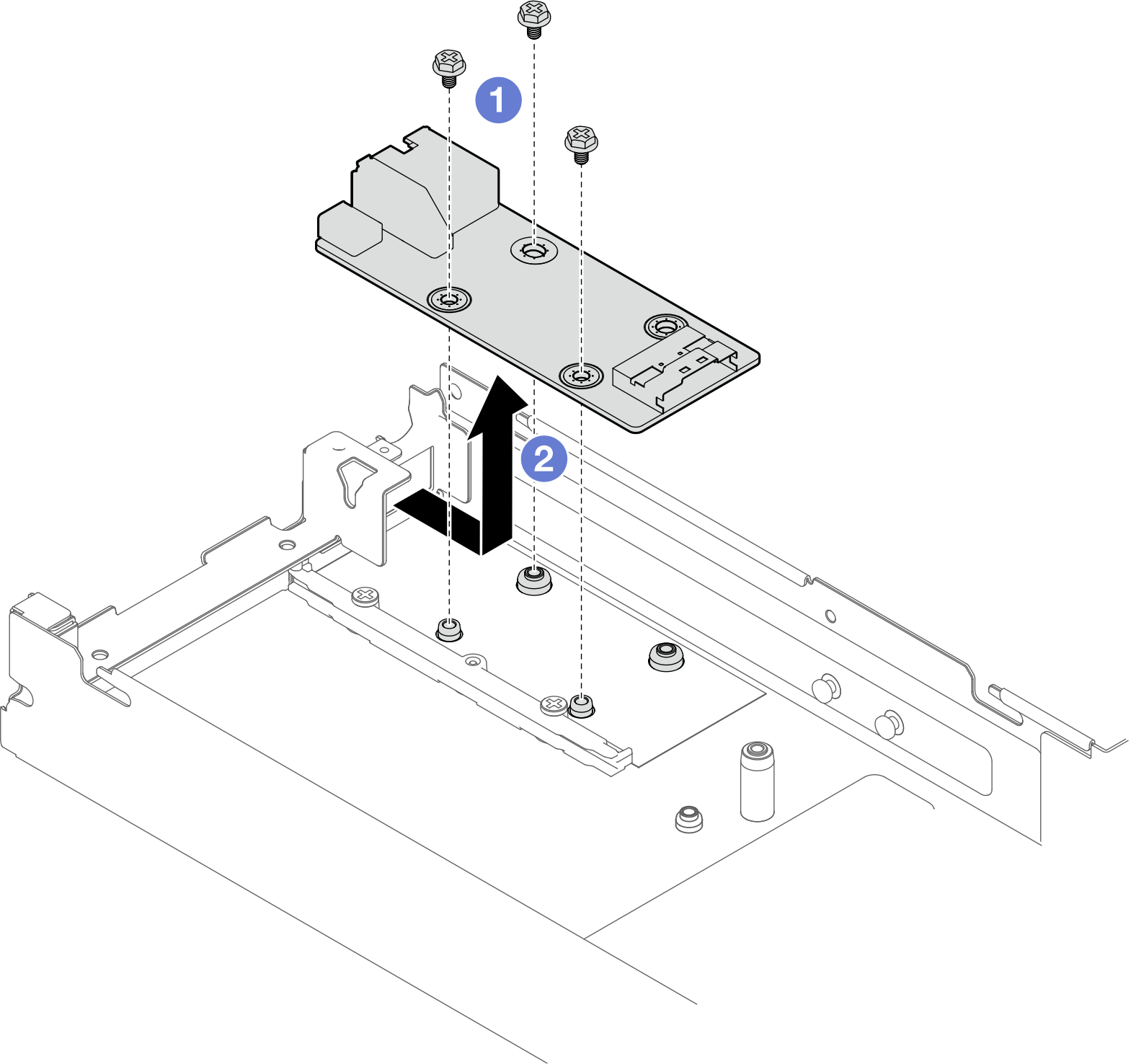

Remova os três parafusos do módulo de E/S traseiro, conforme ilustrado.
Puxe levemente o módulo de E/S traseiro em direção à frente do nó; em seguida, levante-o para fora do nó.
Figura 2. Remoção do módulo de E/S traseiro![Front I/O module removal](d3-209-rio-300.png)
Após a execução desta tarefa
- Instalar uma unidade de substituição (consulte Instalar um módulo de E/S traseiro).
- Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
