Instalar um módulo de E/S traseiro

Siga as instruções nesta seção para instalar um módulo de E/S traseiro.

Sobre esta tarefa

Para evitar possíveis riscos, leia e siga as informações sobre segurança.

Atenção

Procedimento

  1. Instale o módulo de E/S traseiro no nó.
    1. Alinhe os orifícios dos parafusos no módulo de E/S traseiro com os orifícios dos parafusos na parte inferior do nó; em seguida, abaixe o módulo de E/S traseiro e empurre-o ligeiramente em direção à parte traseira.
    2. Aperte os três parafusos conforme ilustrado para prender o módulo de E/S traseiro.
      Nota
      Os suportes devem estar presos com firmeza nos orifícios do módulo de E/S traseiro, conforme ilustrado.

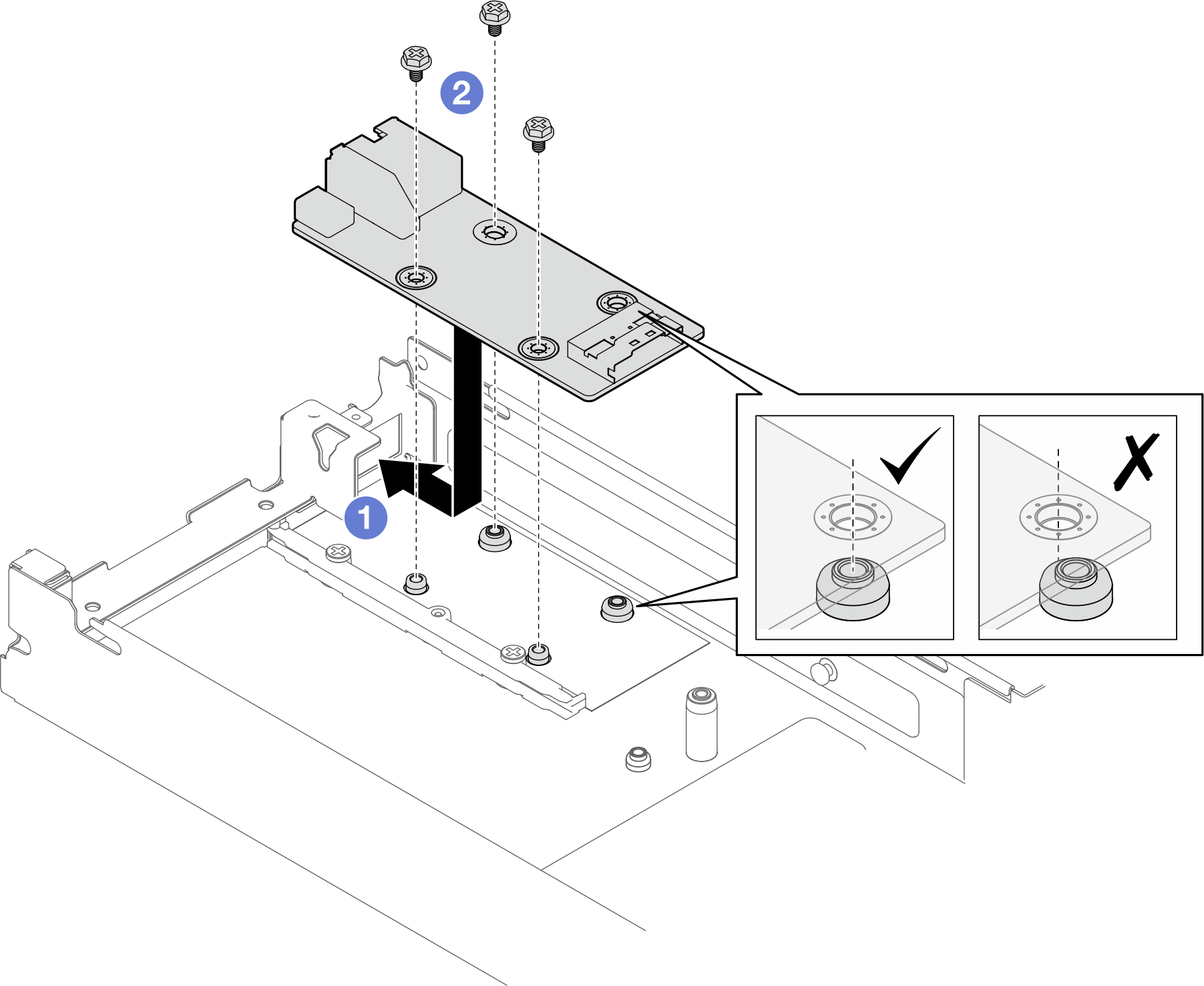

      Figura 1. Instalação do módulo de E/S traseiro
      Installation of the rear I/O module
      Figura 2. Instalação do módulo de E/S traseiro (com sistema hidráulico)
      Installation of the rear I/O module (with water loop)
  2. Reconecte os cabos ao módulo de E/S traseiro.
    1. Direcione e conecte o cabo entre o módulo de E/S traseiro e a placa-mãe (consulte Roteamento de cabos do módulo OCP e de E/S traseiro).
    2. Prenda o cabo de aterramento no suporte do módulo de E/S traseiro com um parafuso conforme ilustrado.

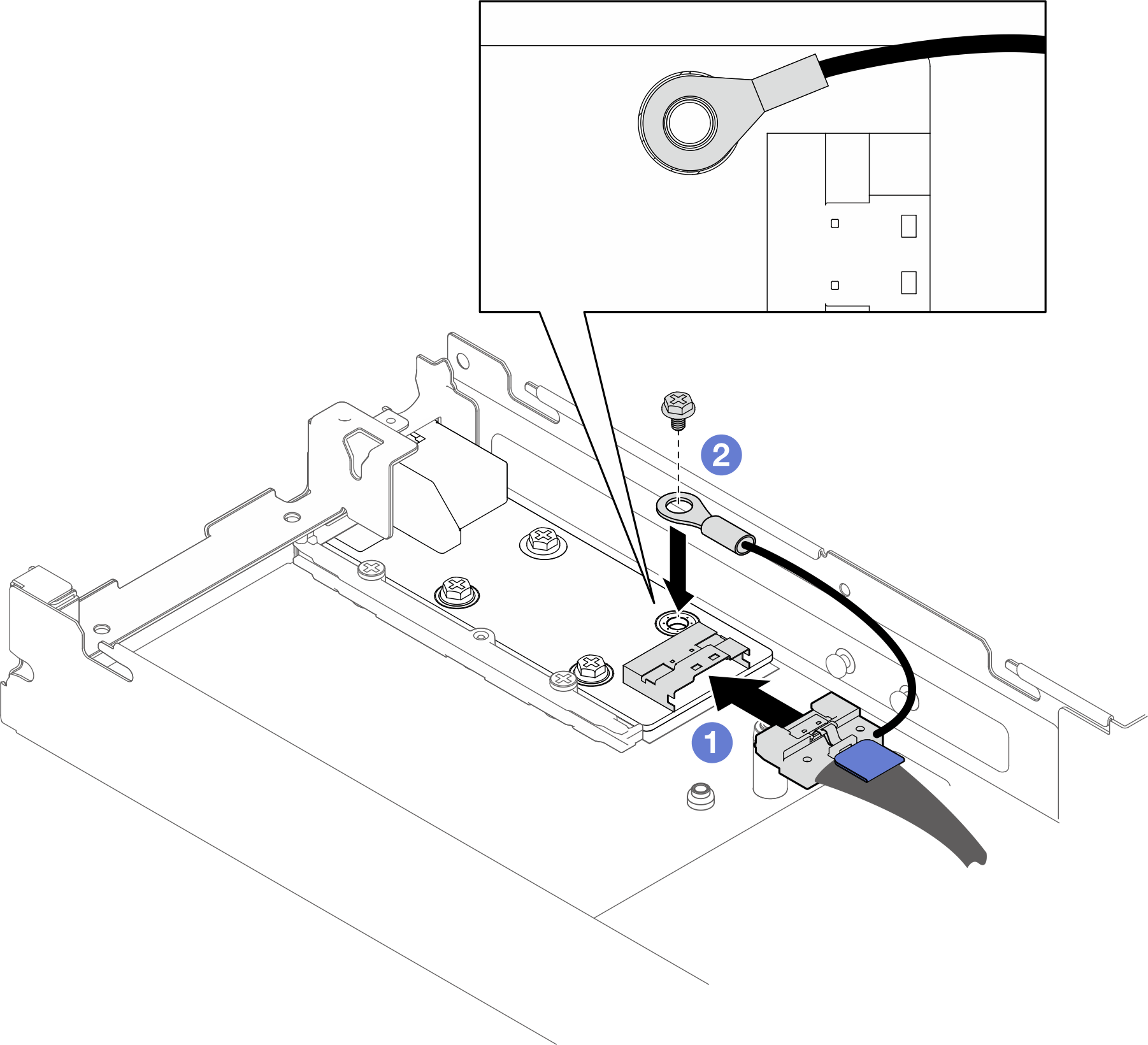

    Figura 3. Instalação do cabo de E/S traseiro e do cabo de aterramento
    Installation of the rear I/O cable and grounding cable
    Figura 4. Instalação do cabo de E/S traseiro e do cabo de aterramento (com sistema hidráulico)
    Installation of the rear I/O cable and grounding cable (with water loop)

Depois de concluir

  1. Se necessário, reinstale o suporte da mangueira. Insira o suporte no slot e aperte os dois parafusos para prender o suporte.

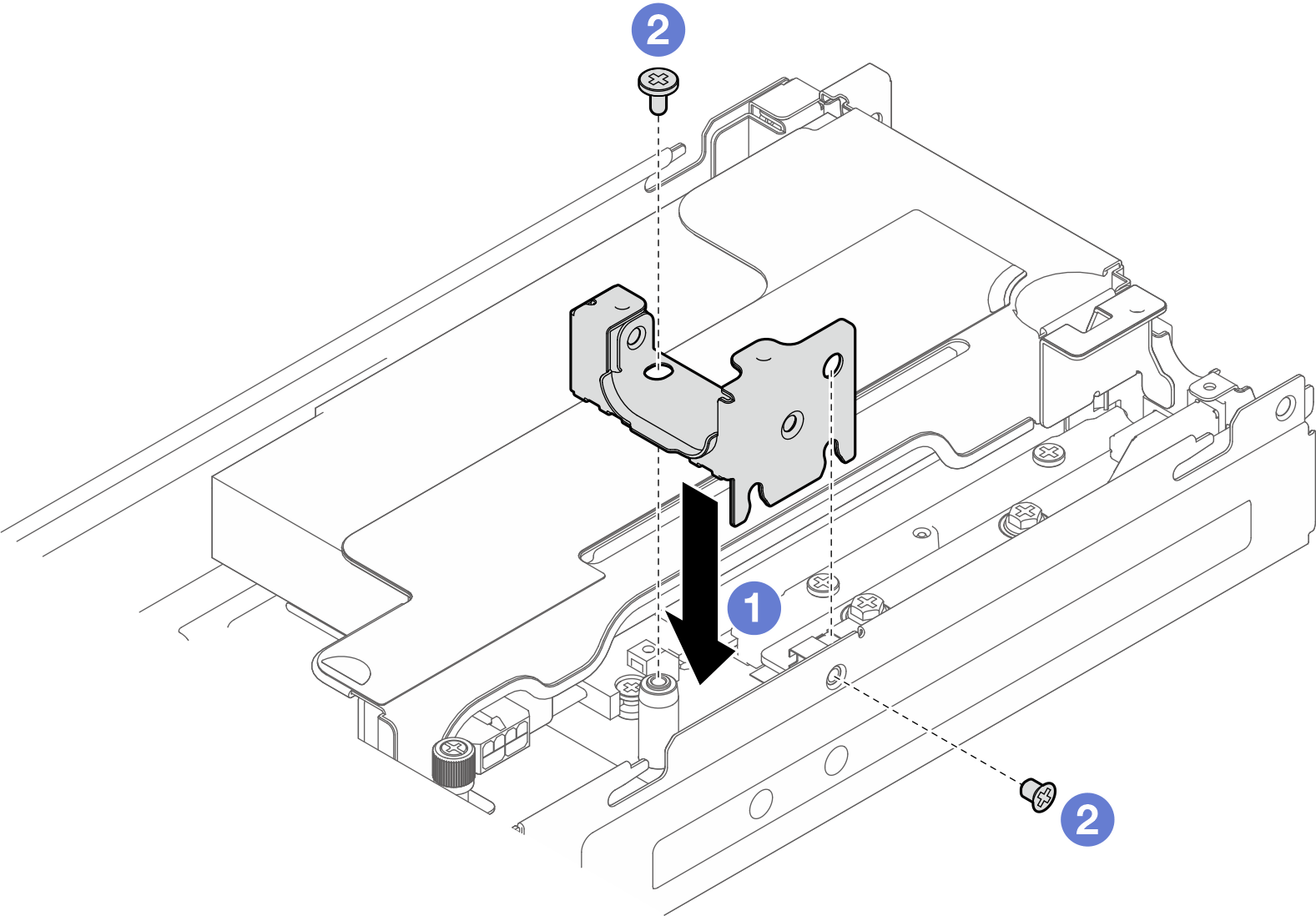

    Figura 5. Instalação do suporte da mangueira (com sistema hidráulico)
    Installation of the hose bracket(with water loop)
  2. Se o Processor Neptune® Core Module estiver instalado, reinstale as mangueiras no slot original. (Consulte Instalar o Lenovo Processor Neptune® Core Module).

  3. Se necessário, reinstale o conjunto de placa riser PCIe no nó e reconecte os cabos PCIe necessários na placa-mãe (consulte Instalar um conjunto de placa riser PCIe e Roteamento de cabos internos).

  4. Se necessário, reinstale o duto de ar da GPU (consulte Instalar um duto de ar da GPU).
  5. Todos os cabos necessários devem ser direcionados e conectados corretamente; em seguida, reinstale a tampa superior (consulte Instalar a tampa superior).
  6. Reinstale o nó no chassi (consulte Instalar um nó no chassi).
  7. Certifique-se de que as unidades de fonte de alimentação necessárias estejam instaladas e os cabos de alimentação estejam conectados; em seguida, ligue o nó (consulte Instalar uma fonte de alimentação hot-swap e Ligar o nó).
  8. Prossiga para concluir a substituição de peças (consulte Concluir a substituição de peças).
