背面 I/O モジュールの取り付け

背面 I/O モジュールを取り付けるには、このセクションの手順に従います。

このタスクについて

潜在的な危険を回避するために、安全情報を読んで従ってください。

重要

  • 安全に作業を行うために、「取り付けのガイドライン」および「安全検査のチェックリスト」をお読みください。

  • ノードとシャーシの塗装されていない金属面のコンポーネントが含まれる静電防止板に触れて、パッケージからコンポーネントを取り出し、静電防止板の上に配置します。

手順

  1. ノードに背面 I/O モジュールを取り付けます。
    1. 背面 I/O モジュールのねじ穴とノード底面のねじ穴の位置を合わせ、背面 I/O モジュールを下げたら、少しだけ後方に押して所定の位置に収めます。
    2. 図のように 3 本のネジを締めて、背面 I/O モジュールを固定します。
      注
      図に示す通り、スタンドオフが、背面 I/O モジュールの穴にしっかり固定されていることを確認します。

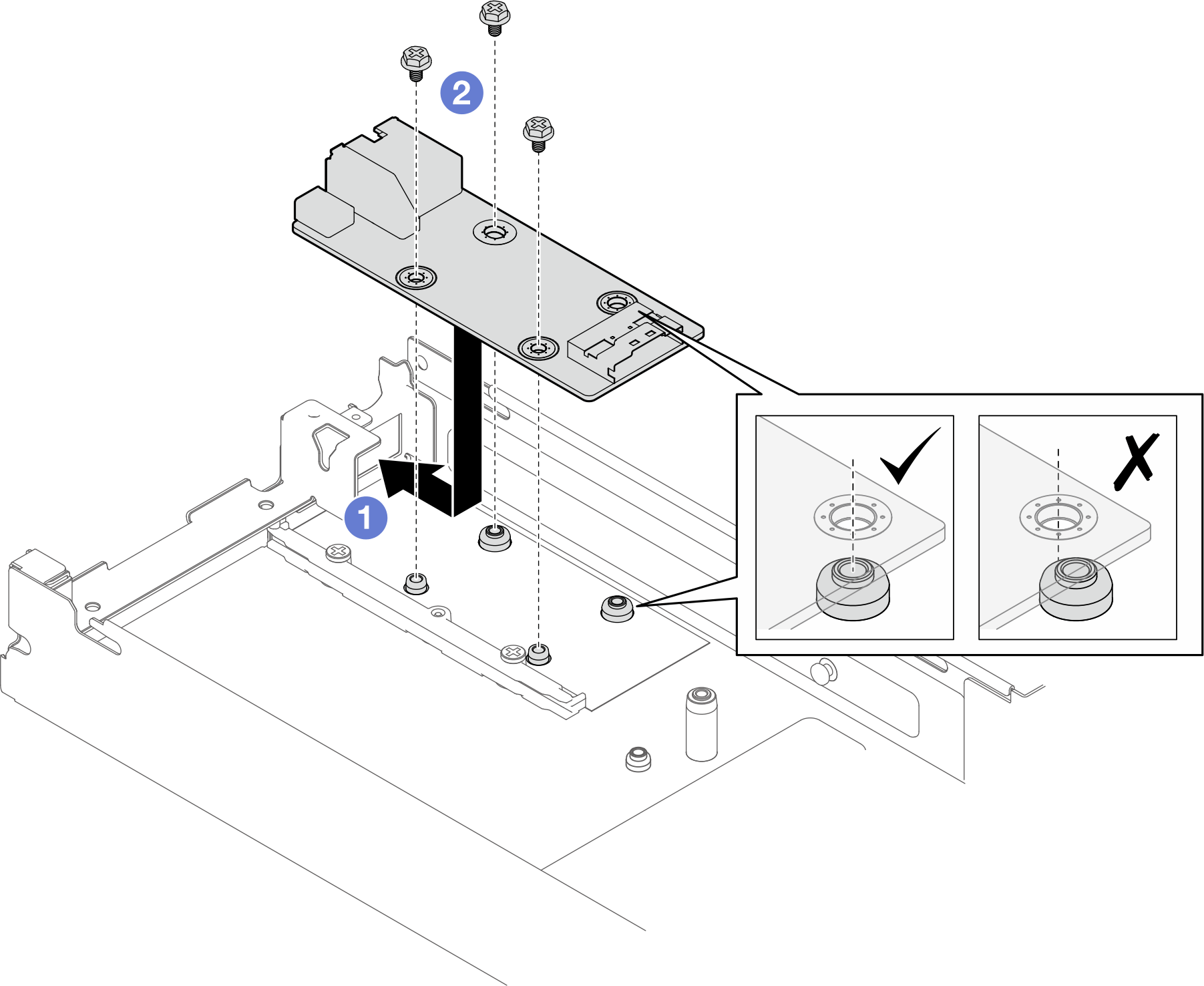

      図 1. 背面 I/O モジュールの取り付け
      Rear I/O module removal
  2. 背面 I/O モジュールにケーブルを再度接続します。
    1. 背面 I/O モジュールとシステム・ボード間にケーブルを配線して接続します (背面 I/O および OCP モジュールのケーブル配線 を参照)。
    2. 図に示すように、ねじで接地用ケーブルを背面 I/O モジュール・スタンドオフに固定します。

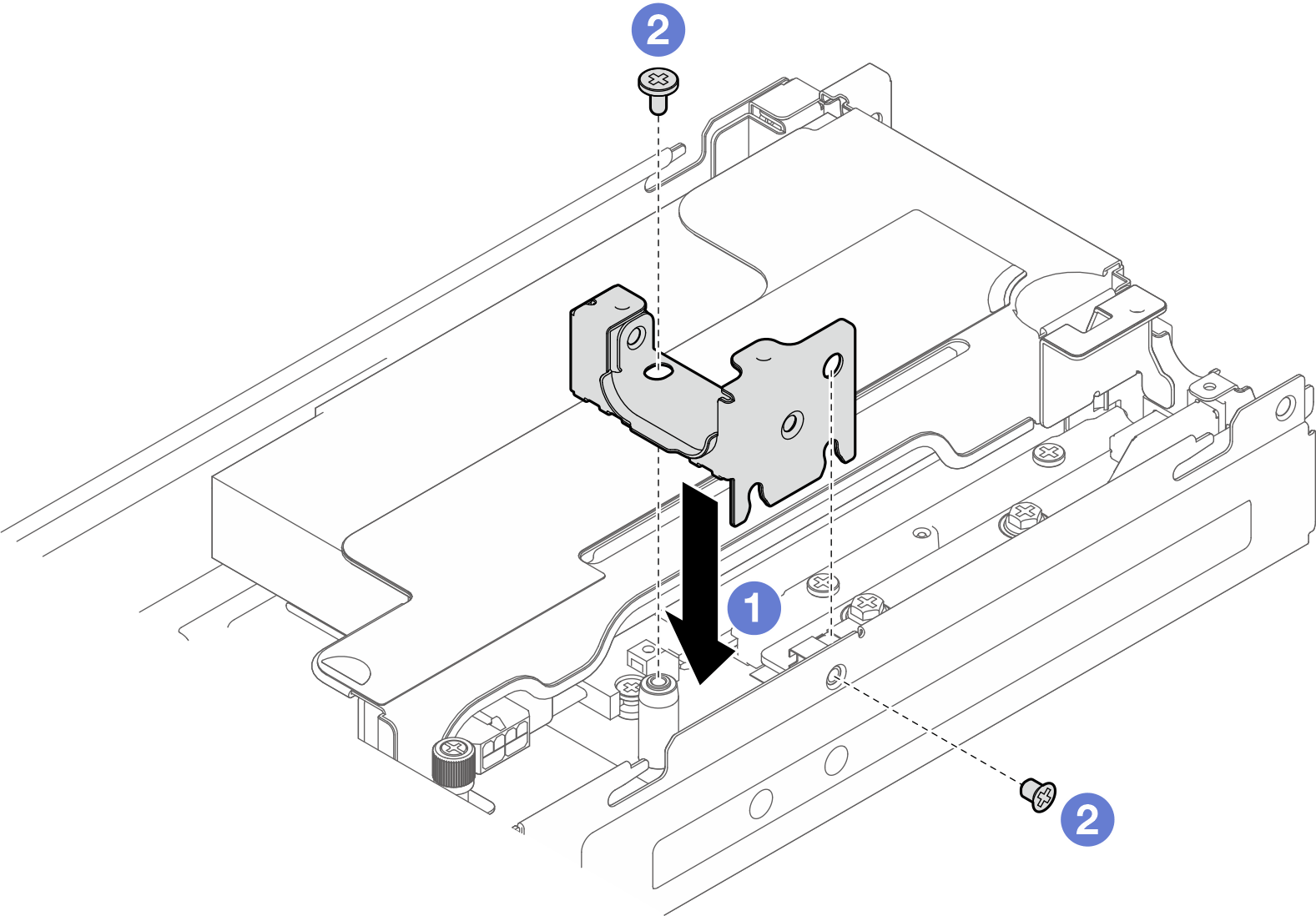

    図 2. 背面 I/O ケーブルと接地用ケーブルの取り付け
    Installation of the rear I/O cable and grounding cable

終了後

  1. 必要に応じて、ノードに PCIe ライザー・アセンブリーを再度取り付け、システム・ボードに必要な PCIe ケーブルを再度接続します (「PCIe ライザー・アセンブリーの取り付け」および「内部ケーブルの配線」を参照)。

  2. 必要に応じて、GPU エアー・ダクトを再度取り付けます (「GPU エアー・ダクトの取り付け」を参照)。
  3. 必要なすべてのケーブルが正しく配線され接続されていることを確認し、トップ・カバーを再度取り付けます (「トップ・カバーの取り付け」を参照)。
  4. シャーシにノードを再度取り付けます (シャーシにノードを取り付ける を参照)。
  5. 必要なパワー・サプライ・ユニットが取り付けられており、電源コードが接続され、ノードの電源が入っていることを確認します (ホット・スワップ・パワー・サプライの取り付けおよび ノードの電源オンを参照)。
  6. 部品交換の完了に進みます (「部品交換の完了」を参照)。
