安裝背面 I/O 模組

請依照本節中的指示安裝背面 I/O 模組。

關於此作業

為避免可能發生的危險，請務必閱讀並遵循安全資訊。

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 將裝有元件的防靜電保護袋與節點和機箱上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。

程序

  1. 將背面 I/O 模組安裝到節點。
    1. 將背面 I/O 模組上的螺絲孔對齊節點底部的螺絲孔；然後，將背面 I/O 模組向下放入並稍微推向背面以固定到位。
    2. 如圖所示，鎖緊三個螺絲，固定背面 I/O 模組。
      註
      確保支座在背面 I/O 模組的孔中固定到位，如圖所示。

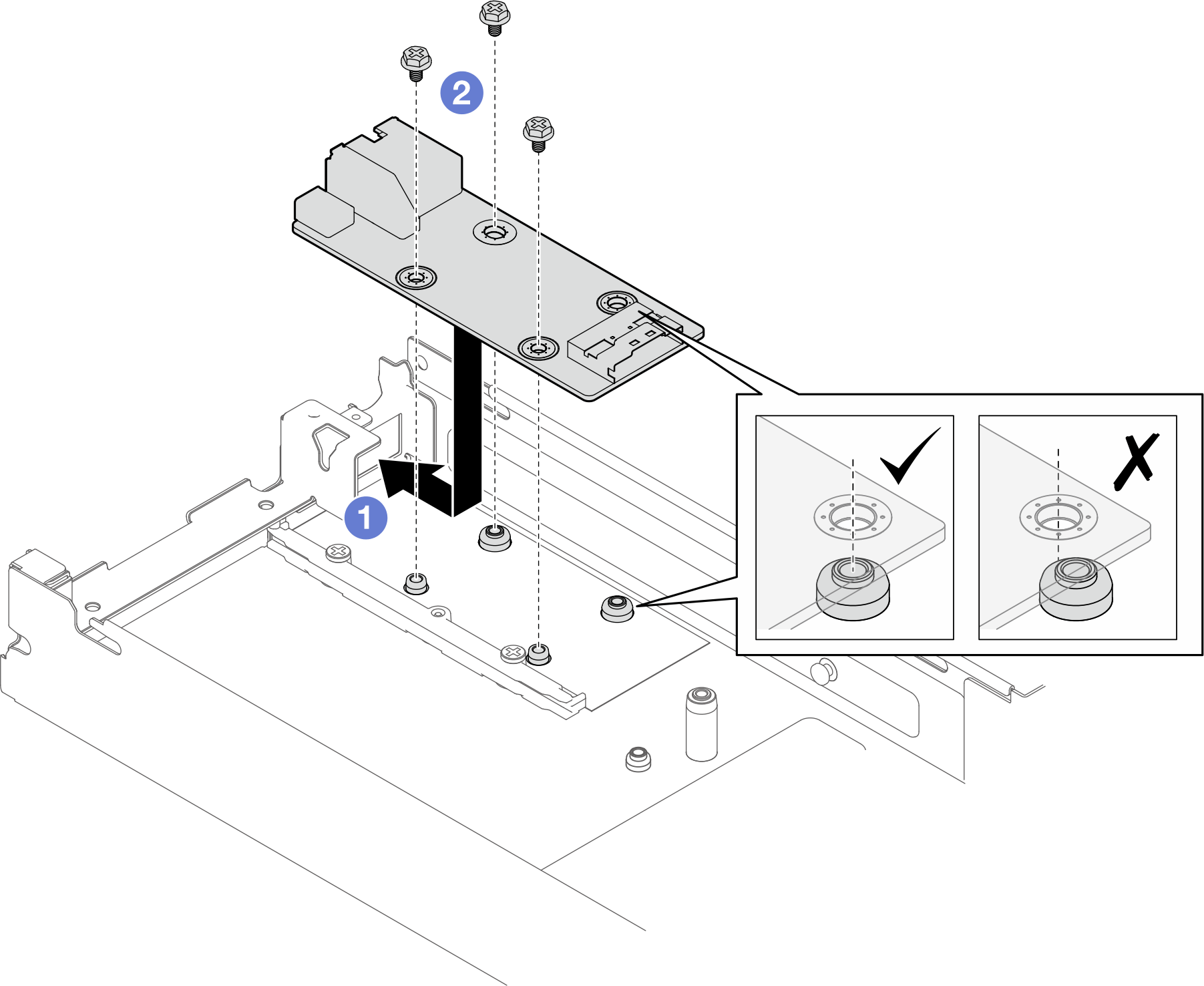

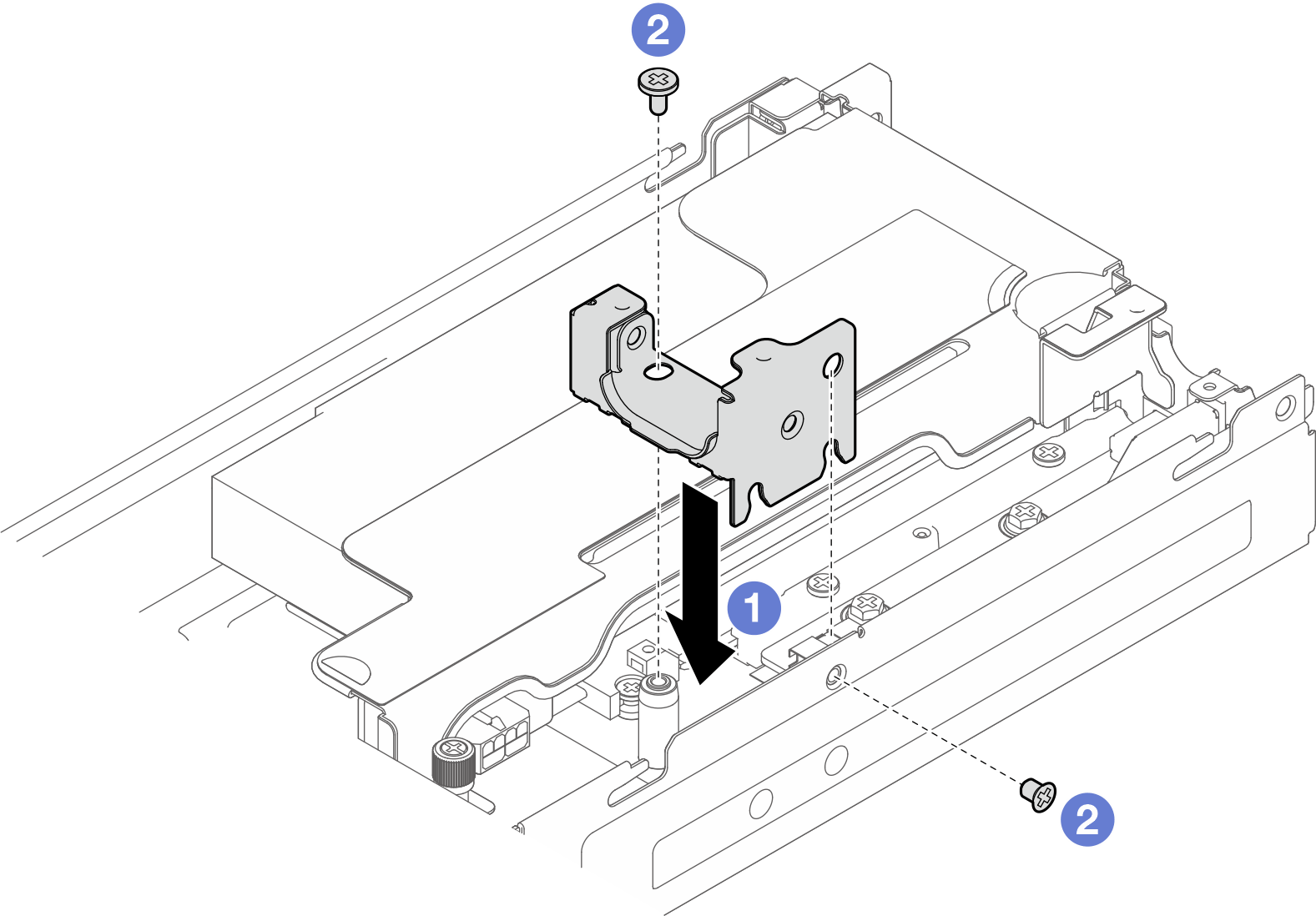

      圖 1. 安裝背面 I/O 模組
      Rear I/O module removal
  2. 將纜線重新連接到背面 I/O 模組。
    1. 佈放並連接背面 I/O 模組與主機板之間的纜線（請參閱背面 I/O 和 OCP 模組纜線佈線）。
    2. 如圖所示，使用螺絲將接地纜線固定到背面 I/O 模組支座上。
    圖 2. 安裝背面 I/O 纜線和接地纜線
    Installation of the rear I/O cable and grounding cable

完成此作業後

  1. 如有需要，請將 PCIe 擴充卡組件重新安裝到節點，並將必要的 PCIe 纜線重新連接到主機板（請參閱安裝 PCIe 擴充卡組件和內部纜線佈線）。

  2. 如有需要，請重新安裝 GPU 空氣導管（請參閱安裝 GPU 空氣導管）。
  3. 確保所有必要的纜線都已正確佈線和連接；然後，重新安裝上蓋（請參閱安裝上蓋）。
  4. 將節點重新安裝到機箱中（請參閱將節點安裝到機箱）。
  5. 確保已安裝所需的電源供應器並連接了電源線；然後，開啟節點電源（請參閱安裝熱抽換電源供應器和開啟節點電源。）
  6. 繼續完成零件更換（請參閱完成零件更換）。
