Installazione di un modulo I/O posteriore

Seguire le istruzioni riportate in questa sezione per installare un modulo I/O posteriore.

Informazioni su questa attività

Per evitare possibili situazioni di pericolo, leggere e seguire le normative sulla sicurezza riportate sotto.

Attenzione
  • Leggere Linee guida per l'installazione e Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

  • Mettere a contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del nodo e dello chassis; quindi estrarre il componente dall'involucro e posizionarlo su una superficie antistatica.

Procedura

  1. Installare il modulo I/O posteriore sul nodo.
    1. Allineare i fori per viti sul modulo I/O posteriore ai fori per viti nella parte inferiore del nodo; quindi abbassare il modulo I/O posteriore e spingerlo leggermente verso la parte posteriore.
    2. Stringere le tre viti come illustrato per fissare il modulo I/O posteriore.
      Nota
      Assicurarsi che i distanziatori siano bloccati saldamente in posizione nei fori del modulo I/O posteriore come illustrato.

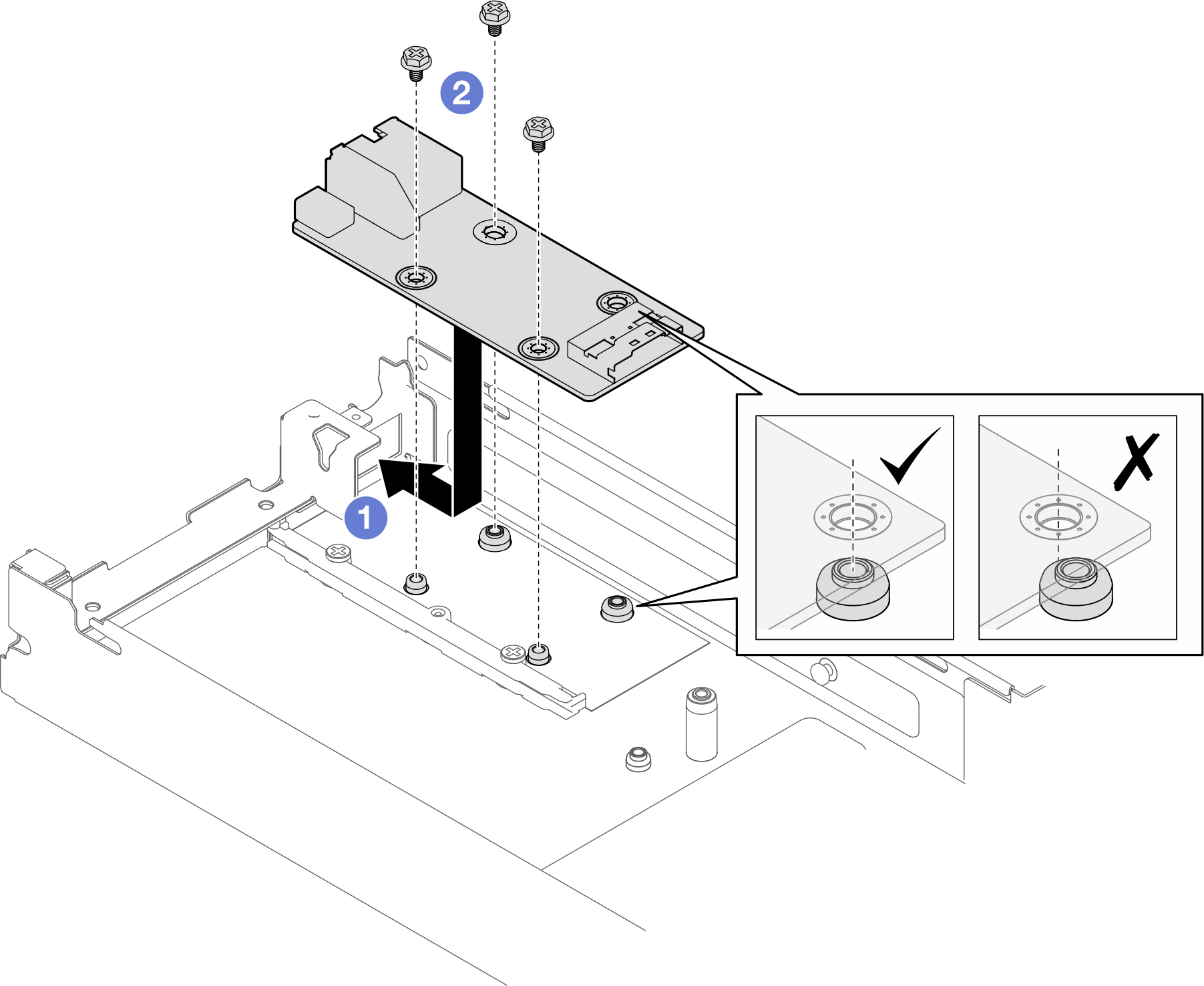

      Figura 1. Installazione del modulo I/O posteriore
      Installation of the rear I/O module
      Figura 2. Installazione del modulo I/O posteriore (con circuito principale dell'acqua)
      Installation of the rear I/O module (with water loop)
  2. Ricollegare i cavi al modulo I/O posteriore.
    1. Instradare e collegare il cavo tra il modulo I/O posteriore e la scheda di sistema (vedere Instradamento dei cavi per i moduli I/O posteriore e OCP).
    2. Fissare il cavo di messa a terra sul distanziatore del modulo I/O posteriore con una vite come illustrato.
    Figura 3. Installazione del cavo I/O posteriore e del cavo di messa a terra
    Installation of the rear I/O cable and grounding cable
    Figura 4. Installazione del cavo I/O posteriore e del cavo di messa a terra (con circuito principale dell'acqua)
    Installation of the rear I/O cable and grounding cable (with water loop)

Dopo aver terminato

  1. Se necessario, reinstallare la staffa del tubo. Inserire la staffa nello slot e serrare le due viti per fissare la staffa.

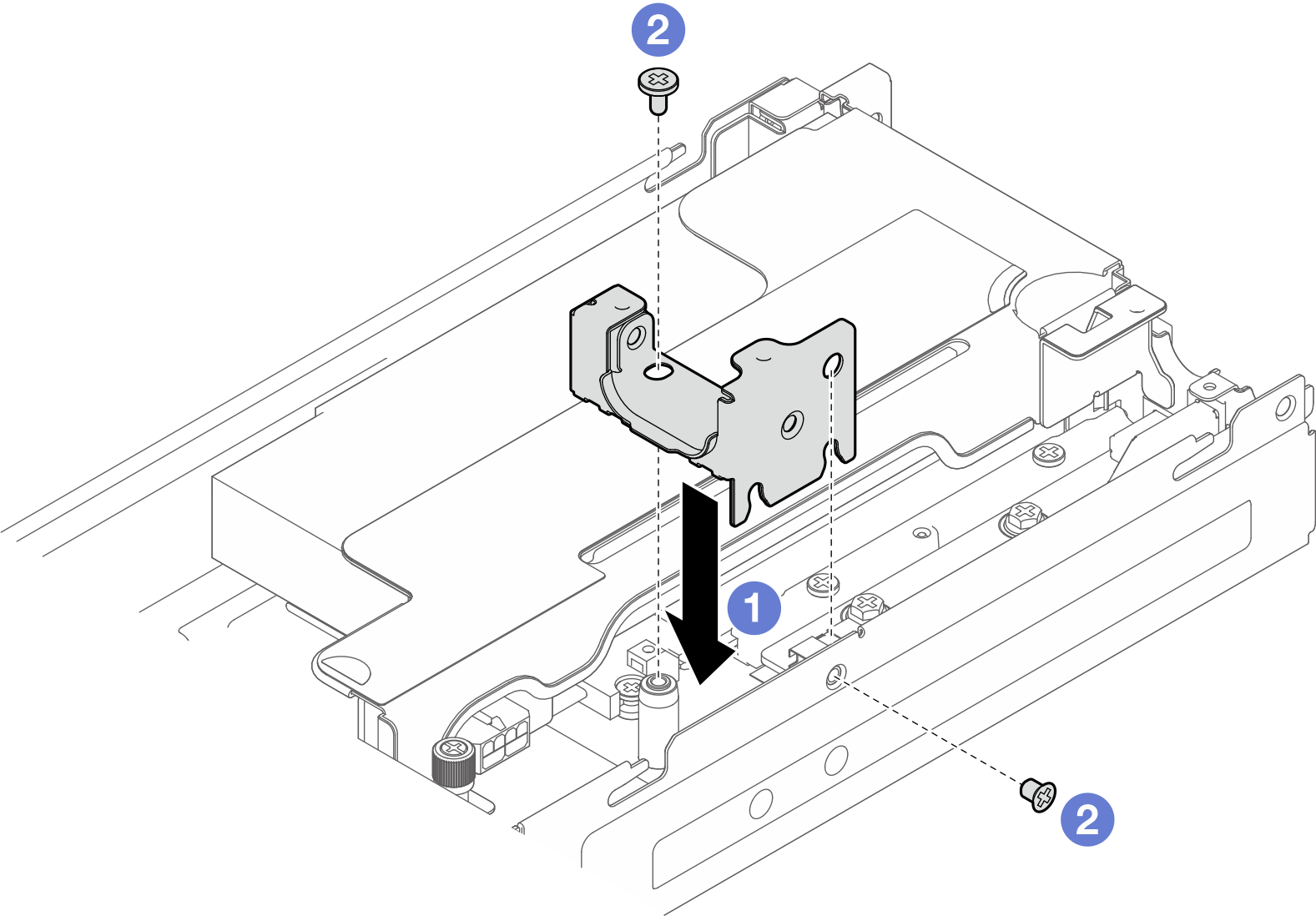

    Figura 5. Installazione della staffa del tubo (con circuito principale dell'acqua)
    Installation of the hose bracket(with water loop)
  2. Se Processor Neptune® Core Module è installato, reinstallare i tubi nello slot originale. Vedere Installazione del Lenovo Processor Neptune® Core Module.

  3. Se necessario, reinstallare l'assieme verticale PCIe nel nodo e ricollegare i cavi PCIe richiesti alla scheda di sistema (vedere Installazione di un assieme verticale PCIe e Instradamento dei cavi interni).

  4. Se necessario, reinstallare il condotto dell'aria GPU (vedere Installazione di un condotto dell'aria GPU).
  5. Assicurarsi che tutti i cavi richiesti siano instradati e collegati correttamente; quindi reinstallare il coperchio superiore (vedere Installazione del coperchio superiore).
  6. Reinstallare il nodo di elaborazione nello chassis (vedere Installazione di un nodo sullo chassis).
  7. Accertarsi che le unità di alimentazione richieste siano installate e che i cavi di alimentazione siano collegati; quindi, accendere il nodo. Vedere Installazione di un alimentatore hot-swap e Accensione del nodo.
  8. Procedere per completare la sostituzione dei componenti (vedere Completamento delle operazioni di sostituzione dei componenti).
