뒷면 I/O 모듈 설치

이 섹션의 지침에 따라 뒷면 I/O 모듈을 설치하십시오.

이 작업 정보

잠재적인 위험을 방지하려면 다음 안전 정보를 읽고 이를 준수해야 합니다.

주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 구성 요소가 들어 있는 정전기 방지 포장재를 노드 및 섀시의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 구성 요소를 꺼내 정전기 방지 표면에 놓으십시오.

절차

  1. 노드에 뒷면 I/O 모듈을 설치하십시오.
    1. 뒷면 I/O 모듈의 나사 구멍을 노드 하단의 나사 구멍에 맞춘 다음 뒷면 I/O 모듈을 내려 뒤쪽으로 제자리로 살짝 미십시오.
    2. 그림과 같이 나사 3개를 조여 뒷면 I/O 모듈을 고정합니다.
      주
      그림과 같이 스탠드오프가 뒷면 I/O 모듈의 구멍에 단단히 고정되어 있는지 확인하십시오.

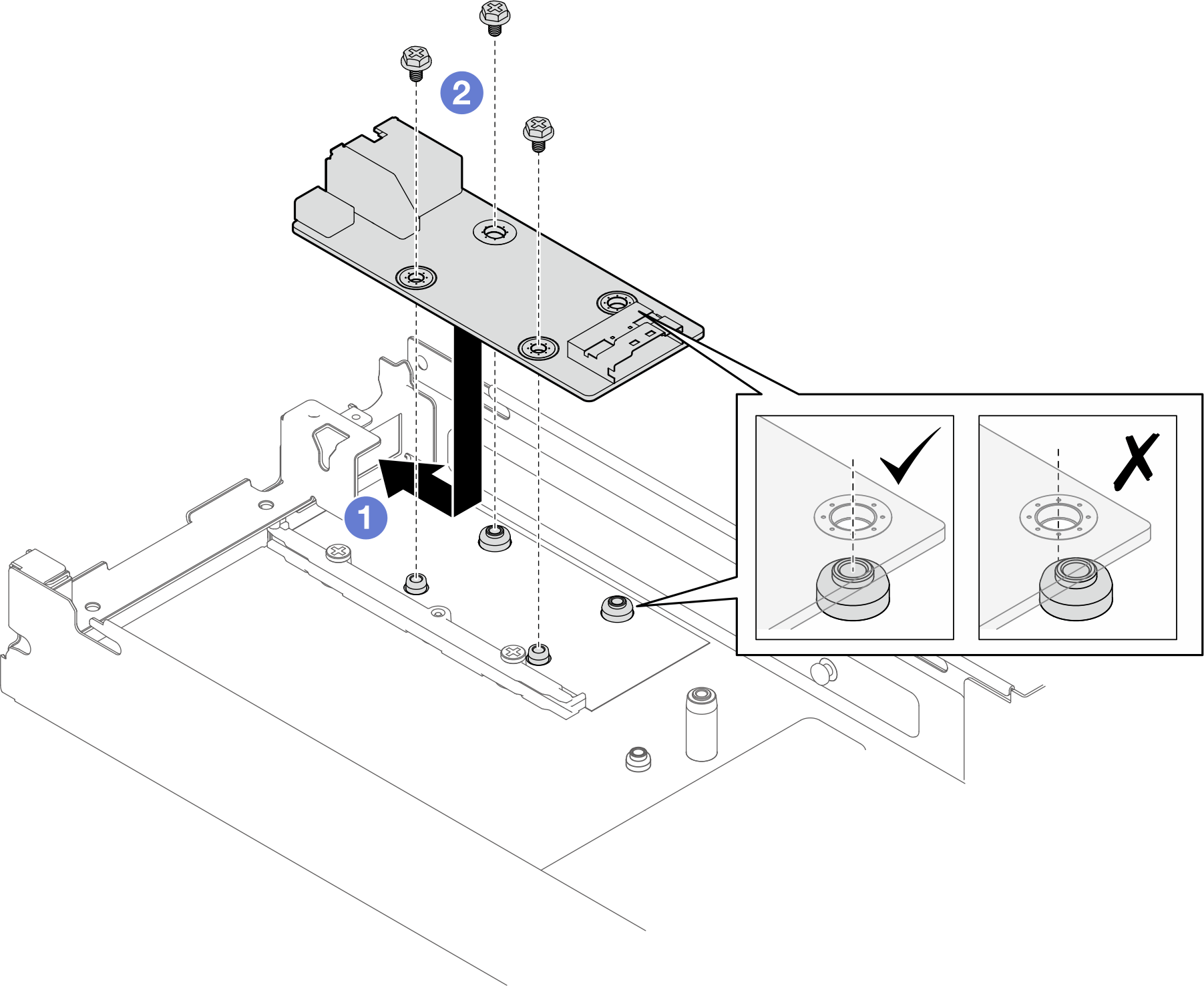

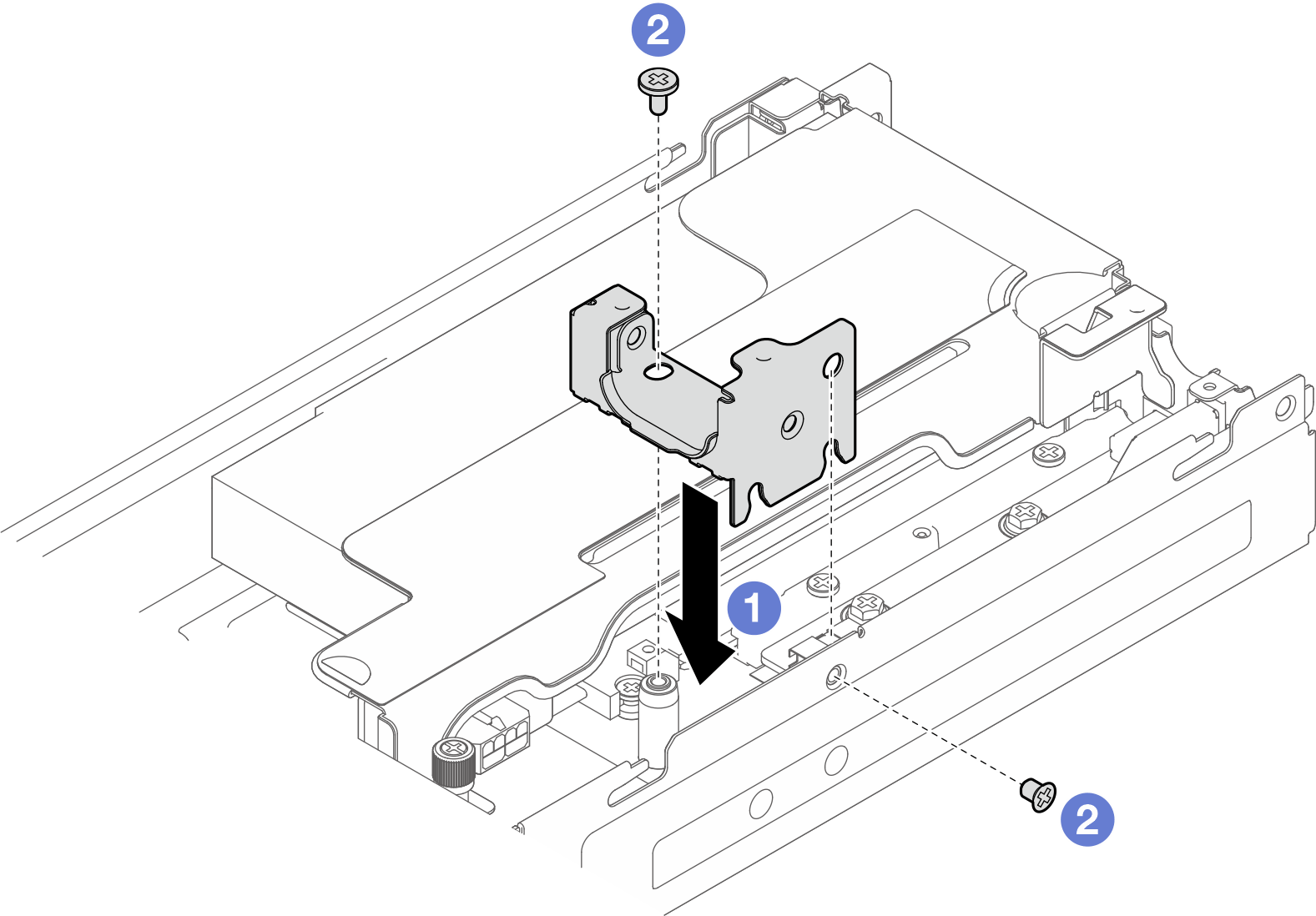

      그림 1. 뒷면 I/O 모듈 설치
      Rear I/O module removal
  2. 뒷면 I/O 모듈에 케이블을 다시 연결하십시오.
    1. 뒷면 I/O 모듈과 시스템 보드 사이에 케이블을 배선하고 연결하십시오(뒷면 I/O 및 OCP 모듈 케이블 배선 참조).
    2. 그림과 같이 나사를 사용하여 접지 케이블을 뒷면 I/O 모듈 스탠드오프에 고정합니다.
    그림 2. 뒷면 I/O 케이블 및 접지 케이블 설치
    Installation of the rear I/O cable and grounding cable

이 작업 완료 후

  1. 필요한 경우 노드에 PCIe 라이저 어셈블리를 다시 설치하고 시스템 보드에 필요한 PCIe 케이블을 다시 연결하십시오(PCIe 라이저 어셈블리 설치 및 내장 케이블 배선 참조).

  2. 필요한 경우 GPU 통풍관을 다시 설치하십시오(GPU 통풍관 설치 참조).
  3. 필요한 모든 케이블이 올바르게 배선되고 연결되었는지 확인한 다음 윗면 덮개를 다시 설치하십시오(윗면 덮개 설치 참조).
  4. 섀시에 노드를 다시 설치하십시오(섀시에 노드 설치 참조).
  5. 필요한 전원 공급 장치가 설치되어 있고 전원 코드가 연결되어 있는지 확인한 다음 노드의 전원을 켭니다(핫 스왑 전원 공급 장치 설치 및 노드 전원 켜기 참조).
  6. 계속해서 부품 교체를 완료하십시오(부품 교체 완료 참조).
