E/A-Modul an der Rückseite installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein E/A-Modul an der Rückseite zu installieren.

Zu dieser Aufgabe

Zum Vermeiden möglicher Gefahren lesen und befolgen Sie die Sicherheitsinformationen.

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Knoten und am Gehäuse. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

Vorgehensweise

  1. Installieren Sie das E/A-Modul an der Rückseite im Knoten.
    1. Richten Sie die Schraubenlöcher am E/A-Modul an der Rückseite an den Schraubenlöchern an der Unterseite des Knotens aus. Senken Sie dann das E/A-Modul an der Rückseite ab und schieben Sie es leicht in Richtung Rückseite an die vorgesehene Position.
    2. Ziehen Sie die drei Schrauben wie abgebildet fest, um das E/A-Modul an der Rückseite zu befestigen.
      Anmerkung
      Achten Sie darauf, dass die Abstandhalter wie dargestellt ordnungsgemäß in den Öffnungen am E/A-Modul an der Rückseite eingesetzt sind.

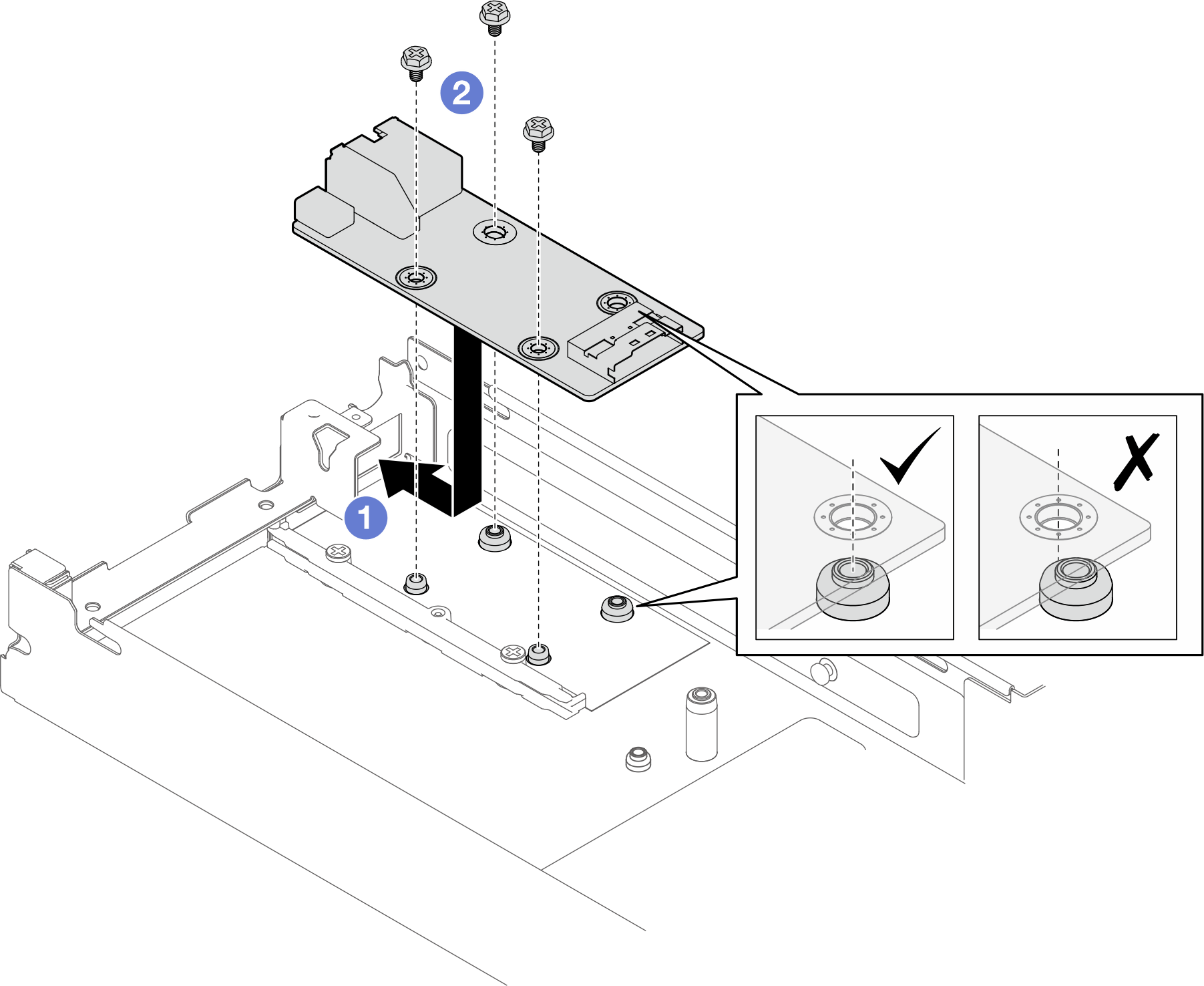

      Abbildung 1. Installation des E/A-Moduls an der Rückseite
      Rear I/O module removal
  2. Verbinden Sie die Kabel wieder mit dem E/A-Modul an der Rückseite.
    1. Verlegen Sie das Kabel zwischen dem E/A-Modul an der Rückseite und der Systemplatine und schließen Sie es an (siehe Kabelführung für E/A-Modul an der Rückseite und OCP-Modul).
    2. Befestigen Sie das Erdungskabel wie abgebildet mit einer Schraube am Abstandshalter des E/A-Moduls an der Rückseite.

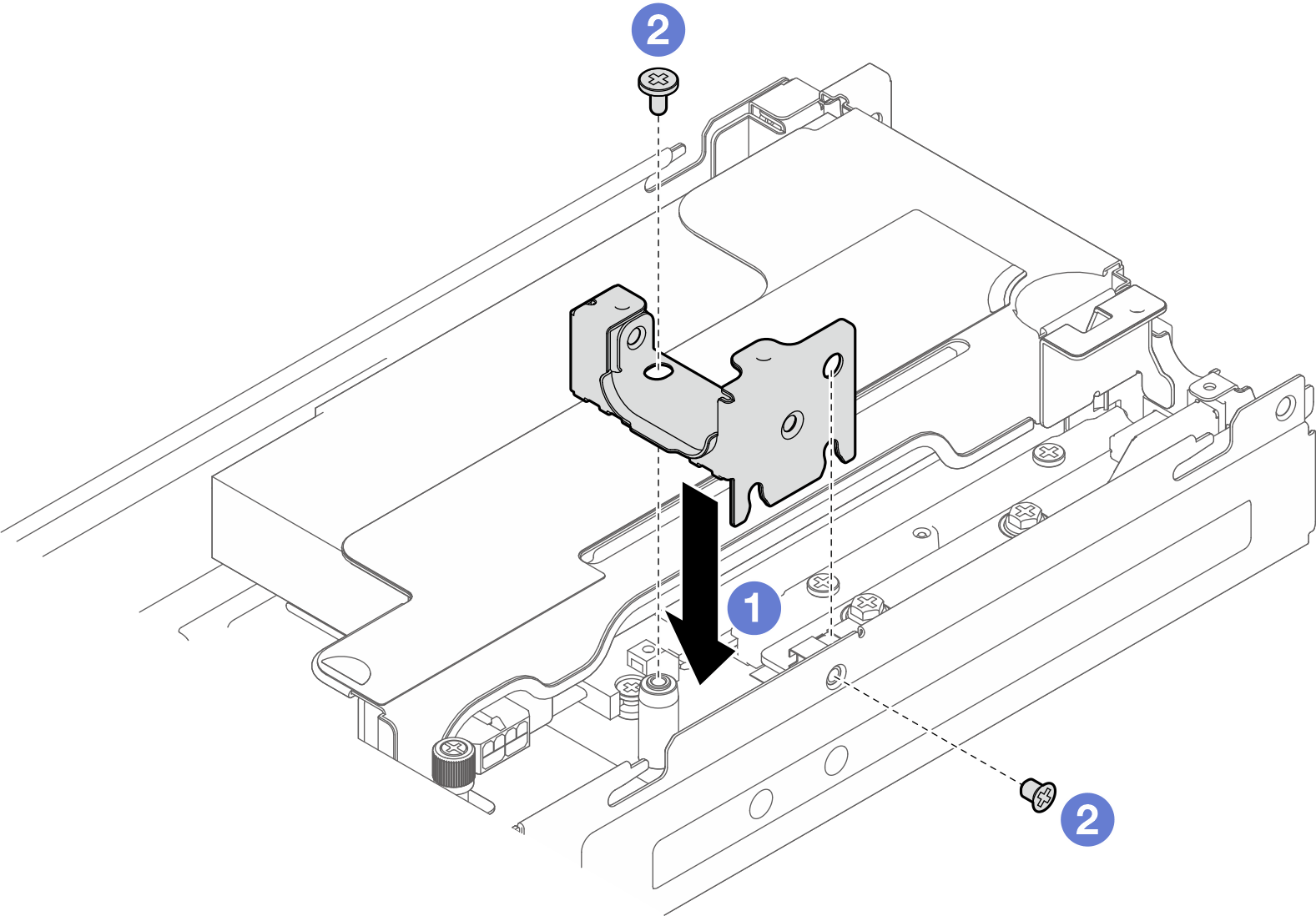

    Abbildung 2. Installation des hinteren E/A-Kabels und des Erdungskabels
    Installation of the rear I/O cable and grounding cable

Nach Abschluss dieser Aufgabe

  1. Falls erforderlich, installieren Sie die PCIe-Adapterkartenbaugruppe wieder im Knoten und schließen Sie die erforderlichen PCIe-Kabel wieder an der Systemplatine an (siehe PCIe-Adapterkartenbaugruppe installieren und Interne Kabelführung).

  2. Falls erforderlich, installieren Sie den GPU-Luftkanal wieder (siehe GPU-Luftkanal installieren).
  3. Stellen Sie sicher, dass alle erforderlichen Kabel ordnungsgemäß geführt und angeschlossen wurden. Bringen Sie dann die obere Abdeckung wieder an (siehe Obere Abdeckung installieren).
  4. Installieren Sie den Knoten wieder im Gehäuse (siehe Knoten im Gehäuse installieren).
  5. Stellen Sie sicher, dass die erforderlichen Netzteileinheiten installiert und Netzkabel angeschlossen sind. Schalten Sie dann den Knoten ein (siehe Hot-Swap-Netzteil installieren und Knoten einschalten).
  6. Schließen Sie dann den Austausch von Komponenten ab (siehe Austausch von Komponenten abschließen).
