安装背面 I/O 模块

按照本节中的说明安装背面 I/O 模块。

有关本任务

为避免潜在危险，请务必阅读并遵守安全信息。

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 将装有组件的防静电包装与节点或机箱上任何未上漆的金属表面接触；然后从包装中取出组件，并将其放置在防静电平面上。

过程

  1. 将背面 I/O 模块安装到节点。
    1. 将背面 I/O 模块上的螺钉孔与节点底部的螺钉孔对齐；然后，将背面 I/O 模块向下放入并向背面轻轻推动以固定到位。
    2. 如图所示，拧紧三颗螺钉以固定背面 I/O 模块。
      注
      确保支脚牢牢固定在背面 I/O 模块的孔中，如图所示。

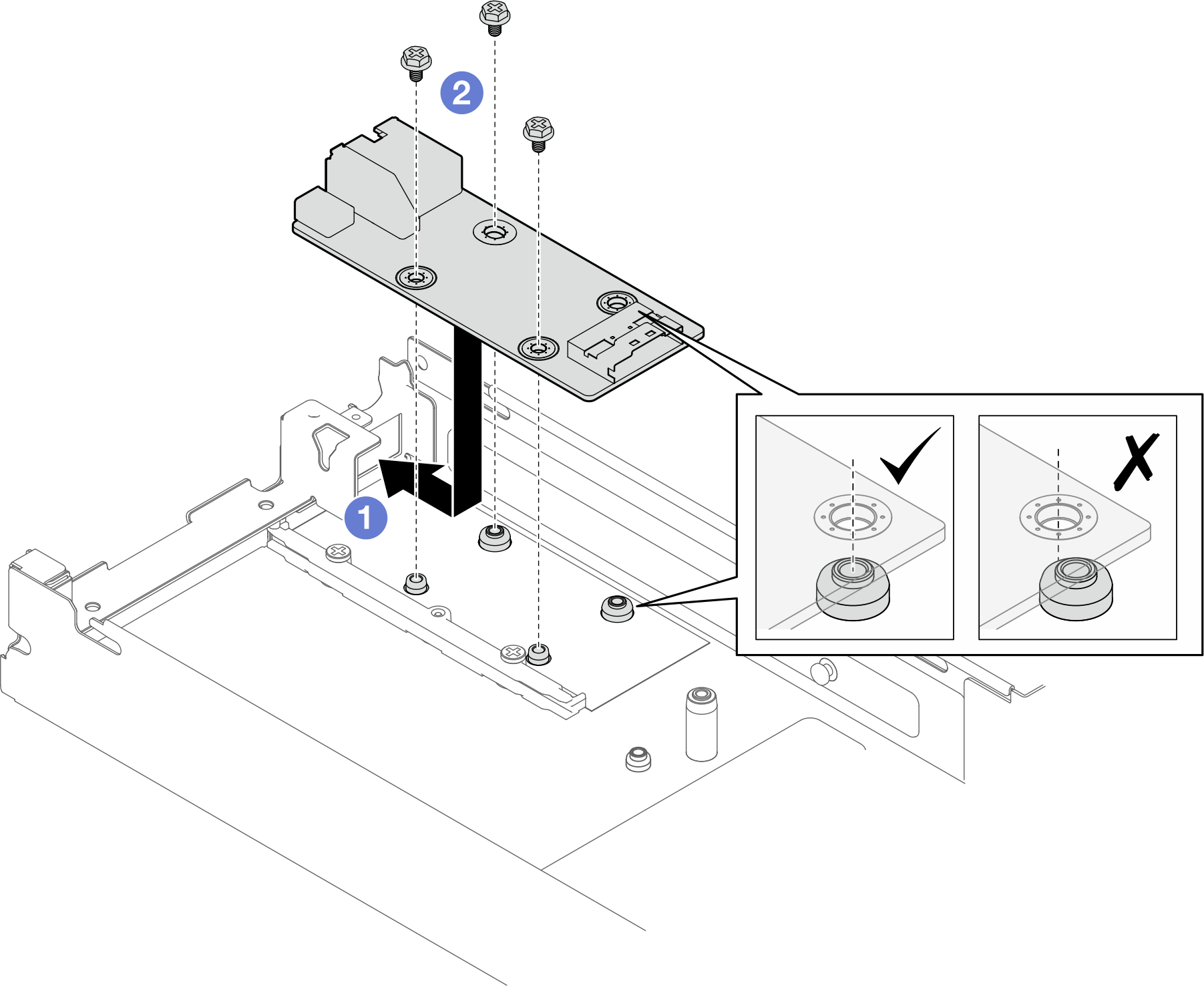

      图 1. 安装背面 I/O 模块
      Rear I/O module removal
  2. 将线缆重新连接到背面 I/O 模块。
    1. 在背面 I/O 模块与主板之间布放并连接线缆（请参阅背面 I/O 和 OCP 模块线缆布放）。

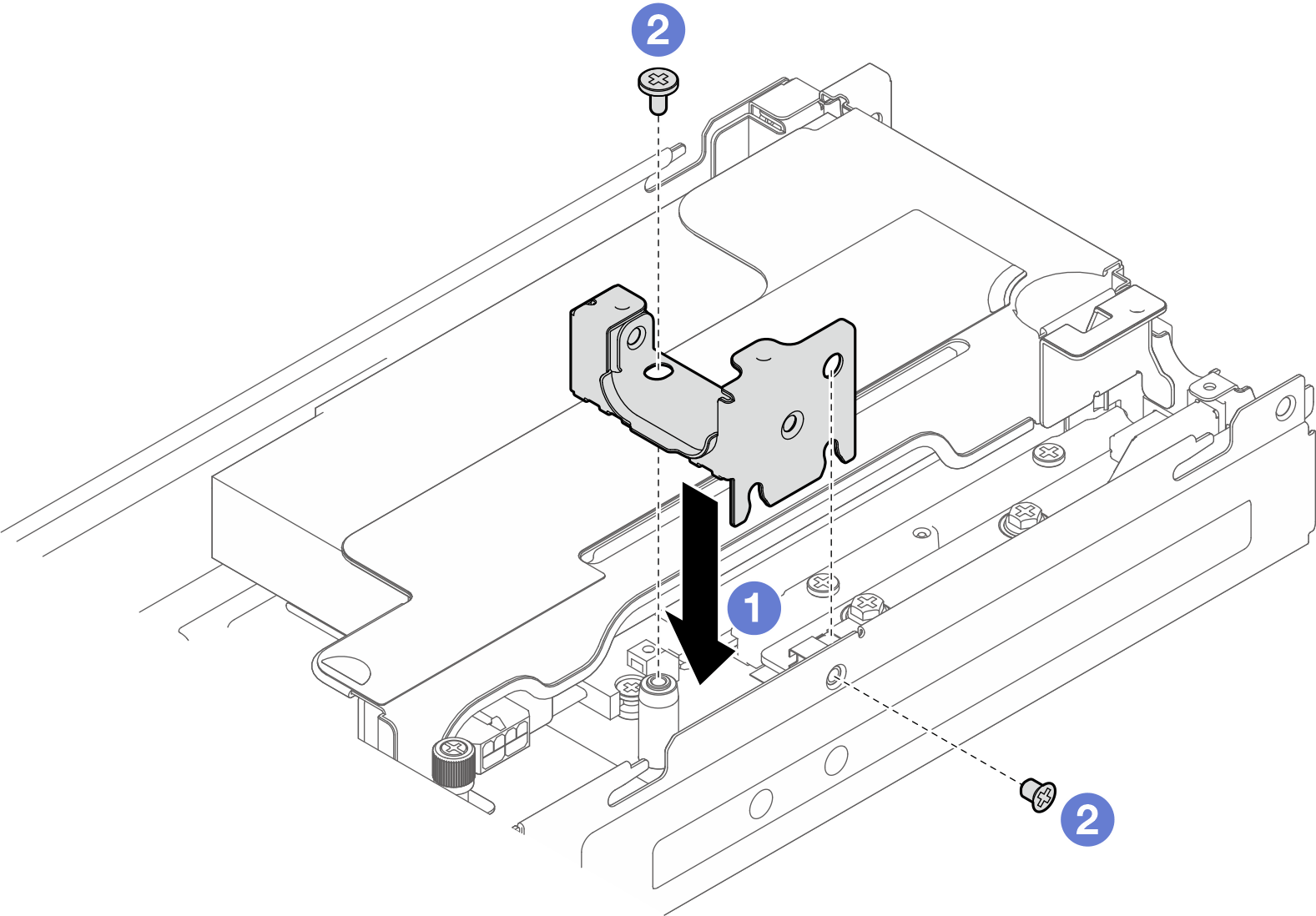

    2. 用螺钉将接地线缆固定到背面 I/O 模块的支脚上，如图所示。
    图 2. 安装背面 I/O 线缆和接地线缆
    Installation of the rear I/O cable and grounding cable

完成本任务之后

  1. 如有必要，将 PCIe 转接卡组合件装回到节点，并将需要的 PCIe 线缆重新连接到主板（请参阅安装 PCIe 转接卡组合件和内部线缆布放）。

  2. 如有必要，装回 GPU 导风管（请参阅安装 GPU 导风管）。
  3. 确保所有需要的线缆均已正确布放和连接；然后，装回顶盖（请参阅安装顶盖）。
  4. 将节点装回到机箱中（请参阅将节点安装到机箱中）。
  5. 确保安装了所需的电源模块单元并连接了电源线；然后，打开节点电源（请参阅安装热插拔电源模块和打开节点电源）。
  6. 继续完成部件更换（请参阅完成部件更换）。
