背面 I/O モジュールの取り外し

手順

1. このタスクの準備をします。
   1. ノードの電源をオフにします (ノードの電源オフを参照)。次に、すべての外部ケーブルをノードから切り離します。
   2. ノードをシャーシから取り外し (シャーシからノードを取り外すを参照)、静電防止板の平らな面にノードを慎重に置き、ノードを自分の方向に向けます。
      注

      • ノードを取り外す場合は、ノード・トレイ番号をメモして、必ずノードを取り外したものと同じトレイに取り付けます。ノードを別のトレイに再取り付けするには、ノードを再構成する必要があります。
      • 安全のために、ノードを持ち上げる場合は、必ず両手でノードを持ち上げてください。
   3. トップ・カバーを取り外します (トップ・カバーの取り外しを参照)。
   4. GPU エアー・ダクトがノードに取り付けられている場合は、取り外します (GPU エアー・ダクトの取り外しを参照)。
   5. PCIe ライザー・アセンブリーが取り付けられている場合は、ノードから取り外し、システム・ボードから、PCIe ケーブルを取り外します (PCIe ライザー・アセンブリーの取り外しおよび 内部ケーブルの配線を参照)。
2. 背面 I/O モジュールからケーブルを取り外します。
   1. 接地用ケーブルを固定しているねじを緩めたら、前面 I/O モジュールから接地用ケーブルを取り外します。
   2. 背面 I/O モジュールから背面 I/O ケーブルを取り外します。

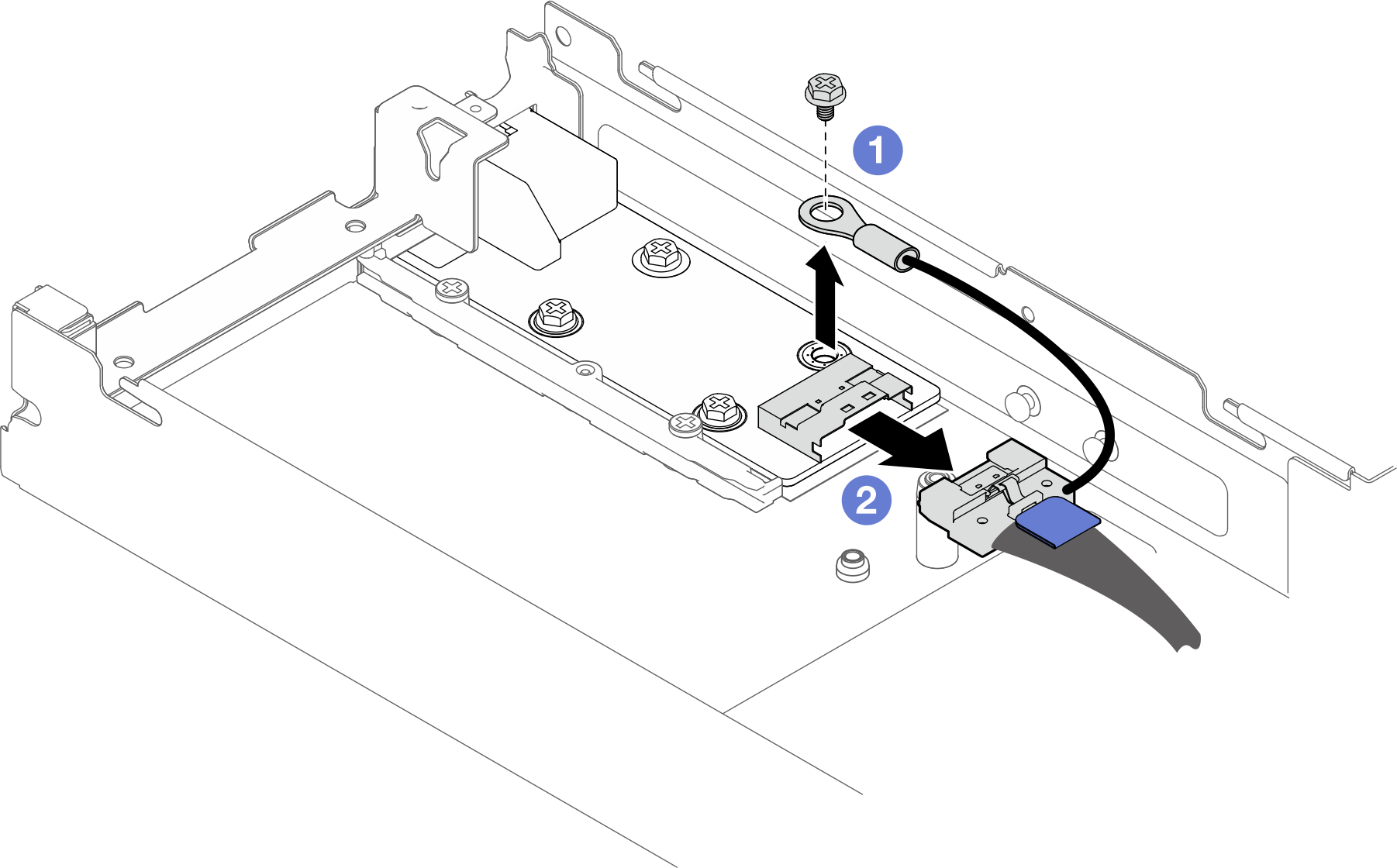

      図 1. 背面 I/O ケーブルと接地用ケーブルの取り外し


3. 背面 I/O モジュールを取り外します。
   1. 図のように、背面 I/O モジュールから 3 本のねじを取り外します。
   2. ノードの前方に向かって I/O モジュールを少しだけ引き、ノードから持ち上げます。

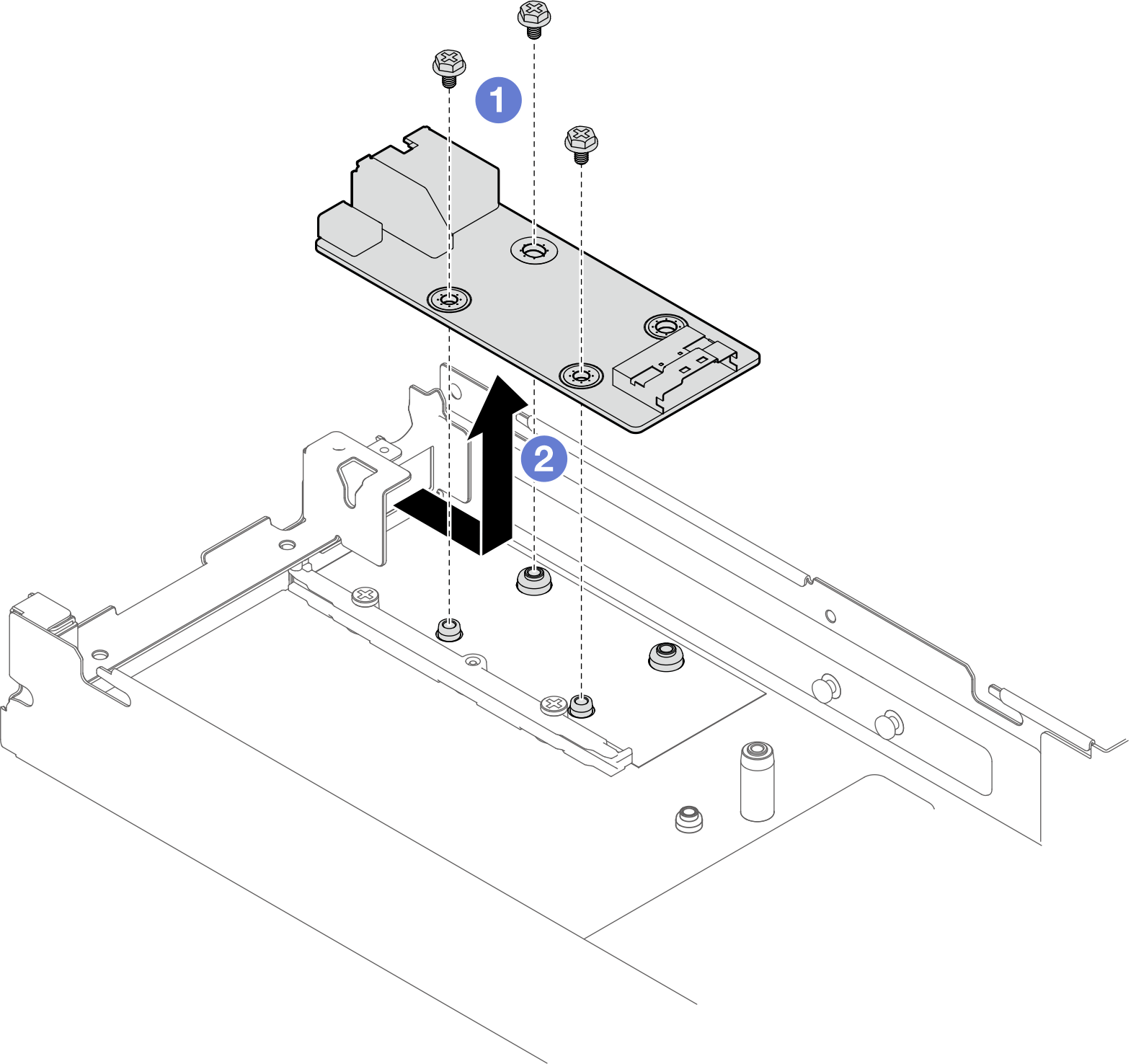

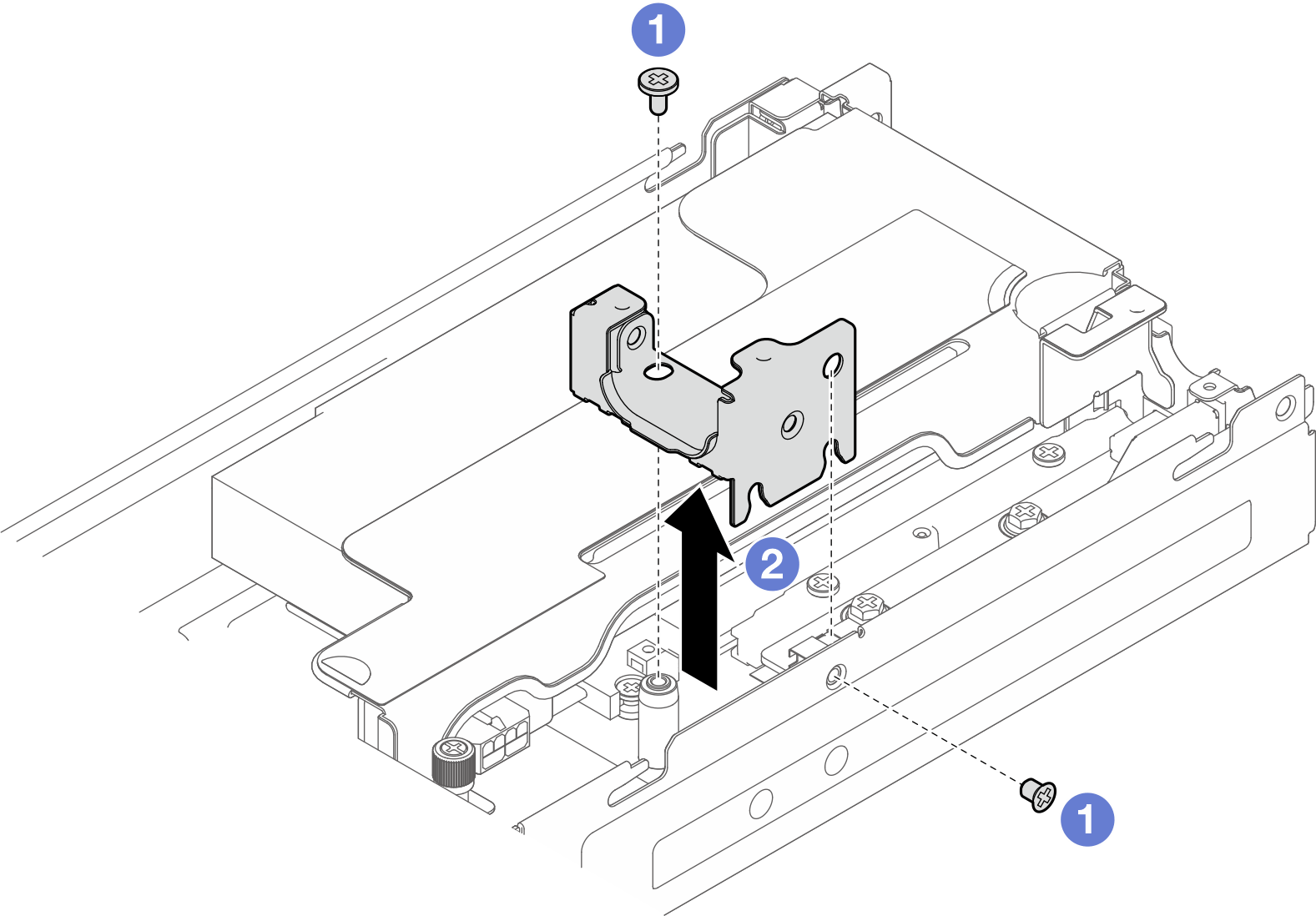

   図 2. 背面 I/O モジュールの取り外し
