Instalación de la batería CMOS (CR2032)

Siga las instrucciones que aparecen en esta sección para instalar la batería CMOS (CR2032).

Acerca de esta tarea

S002
disconnect all power
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
S004
Attention
PRECAUCIÓN

Cuando sustituya la batería de litio, utilice solo el número de pieza especificado de Lenovo o un tipo de batería equivalente recomendado por el fabricante. Si el sistema tiene un módulo que contiene una batería de litio, sustitúyalo por el mismo tipo de módulo creado por el mismo fabricante. La batería contiene litio y puede explotar si no se utiliza, manipula o desecha adecuadamente.

No realice ninguna de las acciones siguientes:
  • Tirarla ni sumergirla en agua
  • Calentarla a más de 100 °C (212 °F)
  • Repararla o desmontarla

Deseche la batería conforme a las disposiciones o regulaciones locales.

S005
Attention
PRECAUCIÓN
La batería es una batería de iones de litio. Para evitar una posible explosión, no queme la batería. Sustitúyala solo por una pieza aprobada. Recicle o deseche la batería según indiquen las regulaciones locales.
Tenga en cuenta lo siguiente al sustituir la batería CMOS.
  • Lenovo ha diseñado este producto teniendo en cuenta la seguridad del usuario. La batería de litio se debe manejar correctamente para evitar posibles peligros. Asegúrese de seguir las instrucciones de este tema al sustituir la batería.
  • La batería CMOS se debe sustituir por otra unidad del mismo tipo (CR2032).
  • Para el funcionamiento en entornos de alta temperatura, se recomienda utilizar el CR2032HR en su lugar.
  • Una vez completada la sustitución, es necesario volver a configurar el servidor y restablecer la fecha y hora del sistema.
  • Deseche la batería CMOS conforme a las disposiciones o regulaciones locales.
Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.

  • Para evitar daños potenciales, no permita que la batería CMOS entre en contacto con ninguna superficie metálica.

  • Asegúrese de que todos los cables de alimentación del servidor estén desconectados de la fuente de alimentación antes de realizar este procedimiento.

Procedimiento

  1. Siga las instrucciones de manejo e instalación especiales que se proporcionan con la batería CMOS.
  2. Ubique el zócalo de la batería en la placa del sistema.

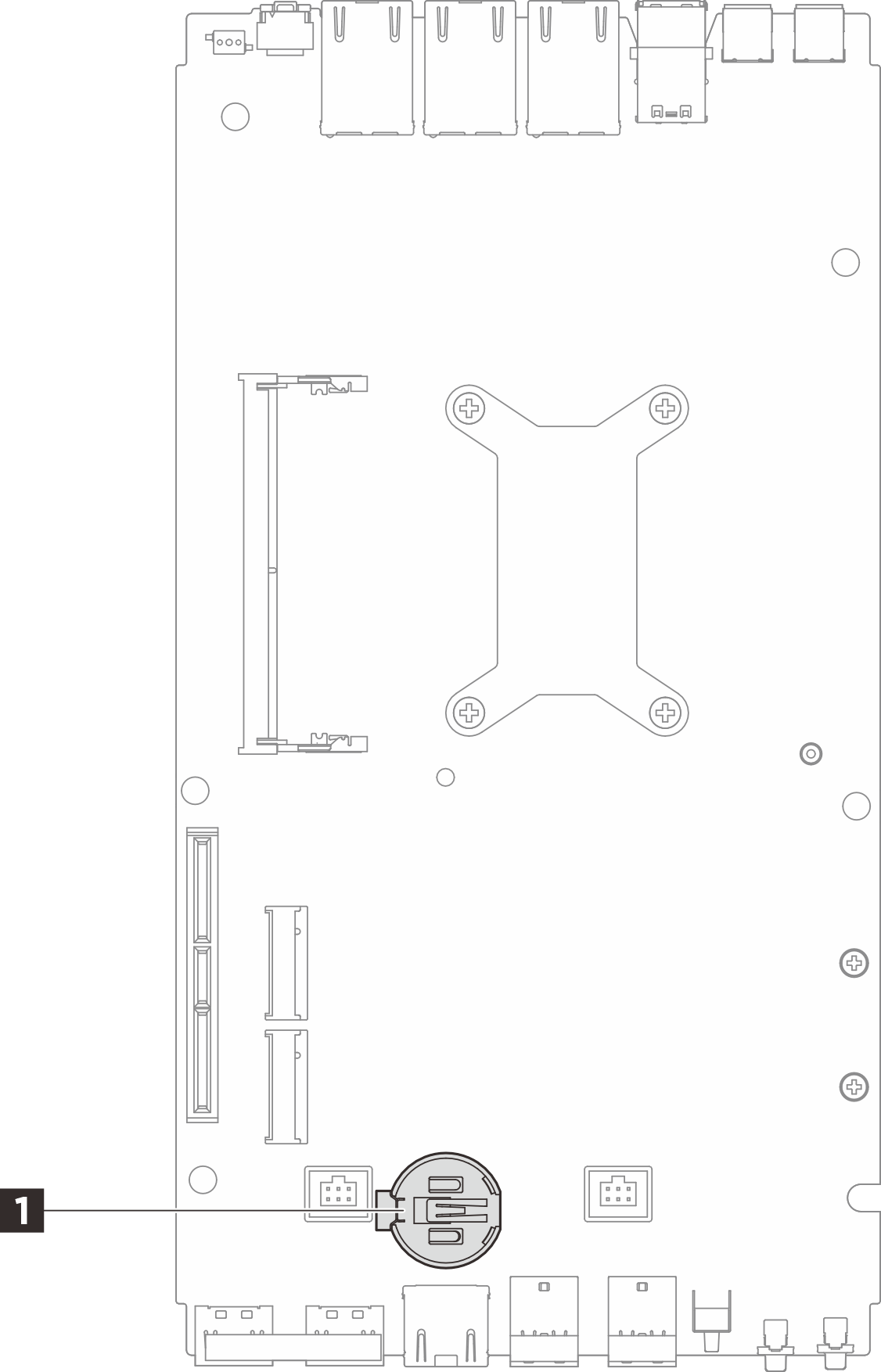

    Figura 1. Ubicación de batería CMOS

    1 Ubicación de batería CMOS
    Nota
    Si se sustituye la batería CMOS, el sistema entra en Modo de bloqueo de sistema y es necesario activarlo o desbloquearlo. Consulte Activación o desbloqueo del sistema.
  3. Instale la batería CMOS.
    1. Coloque la batería CMOS en la parte superior del zócalo con el símbolo positivo (+) hacia arriba.
    2. Presione la batería hacia dentro hasta que encaje en su posición.

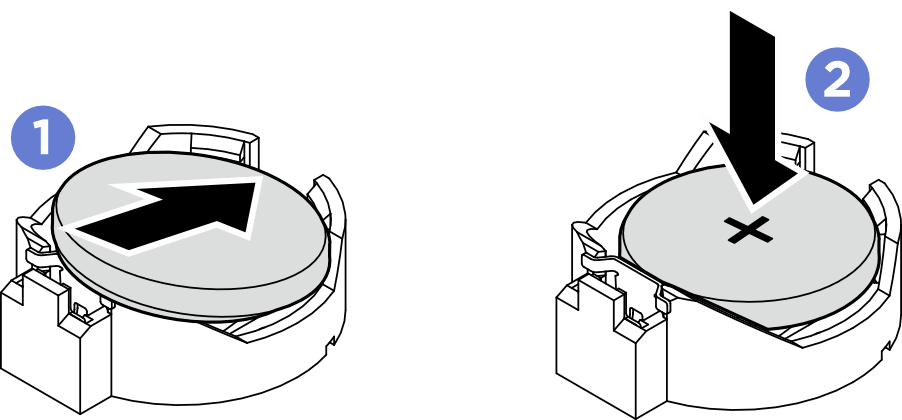

    Figura 2. Instalación de la batería CMOS

Después de finalizar

  1. Instale la cubierta superior. Consulte Instalación de la cubierta superior.
  2. Si corresponde, instale el kit de expansión. Consulte Instalación del kit de expansión.
  3. Si corresponde, instale el relleno para expansión. Consulte Instalación del relleno para expansión.
  4. Instale la cubierta del ventilador de montaje en escritorio. Consulte Instale una cubierta de ventilador de montaje en escritorio.
  5. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.

  6. Si se sustituye la batería CMOS, el sistema entra en Modo de bloqueo de sistema y es necesario activarlo o desbloquearlo. Consulte Activación o desbloqueo del sistema.

  7. Encienda el servidor; a continuación, restablezca la fecha, la hora y todas las contraseñas.
