Installazione della batteria CMOS (CR2032)

Seguire le istruzioni riportate in questa sezione per installare la batteria CMOS (CR2032).

Informazioni su questa attività

S002
disconnect all power
Avvertenza
Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.
S004
Attention
Avvertenza

Nel sostituire la batteria al litio, utilizzare solo una batteria con il numero di parte specificato da Lenovo o una batteria di tipo equivalente consigliata dal produttore. Se nel sistema è presente un modulo che contiene una batteria al litio, sostituirlo solo con lo stesso tipo di modulo fabbricato dallo stesso produttore. La batteria contiene litio e può esplodere se non viene utilizzata, manipolata e smaltita in modo corretto.

Non:
  • Gettare o immergere in acqua
  • Riscaldare a una temperatura superiore ai 100 °C (212 °F)
  • Riparare o smontare

Smaltire la batteria come previsto dalle ordinanze o dai regolamenti locali.

S005
Attention
Avvertenza
La batteria è agli ioni di litio. Per evitare una possibile esplosione, non bruciare la batteria. Sostituirla solo con una parte approvata. Riciclare o smaltire la batteria nel rispetto delle norme locali.
Quando si sostituisce la batteria CMOS, tenere in considerazione quanto riportato di seguito.
  • Lenovo ha progettato questo prodotto prestando attenzione alla sicurezza dell'utente. Per evitare possibili situazioni di pericolo, è necessario maneggiare correttamente la batteria al litio. Assicurarsi di seguire le istruzioni riportate in questo argomento durante la sostituzione della batteria.
  • La batteria CMOS deve essere sostituita con un'altra unità dello stesso tipo (CR2032).
  • Per un ambiente di funzionamento a temperature elevate, si consiglia di usare CR2032HR.
  • Al termine della sostituzione, è necessario riconfigurare il server e reimpostare la data e l'ora del sistema.
  • Smaltire la batteria CMOS come previsto dalle ordinanze o dai regolamenti locali.
Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuovere il componente dall'involucro e posizionarlo su una superficie antistatica.

  • Per evitare possibili danni, non mettere la batteria CMOS a contatto con una superficie metallica.

  • Prima di eseguire questa procedura, assicurarsi che i cavi di alimentazione del server siano scollegati dalla fonte di alimentazione.

Procedura

  1. Seguire le istruzioni speciali di gestione e installazione fornite con la batteria CMOS.
  2. Individuare il socket della batteria sulla scheda di sistema.

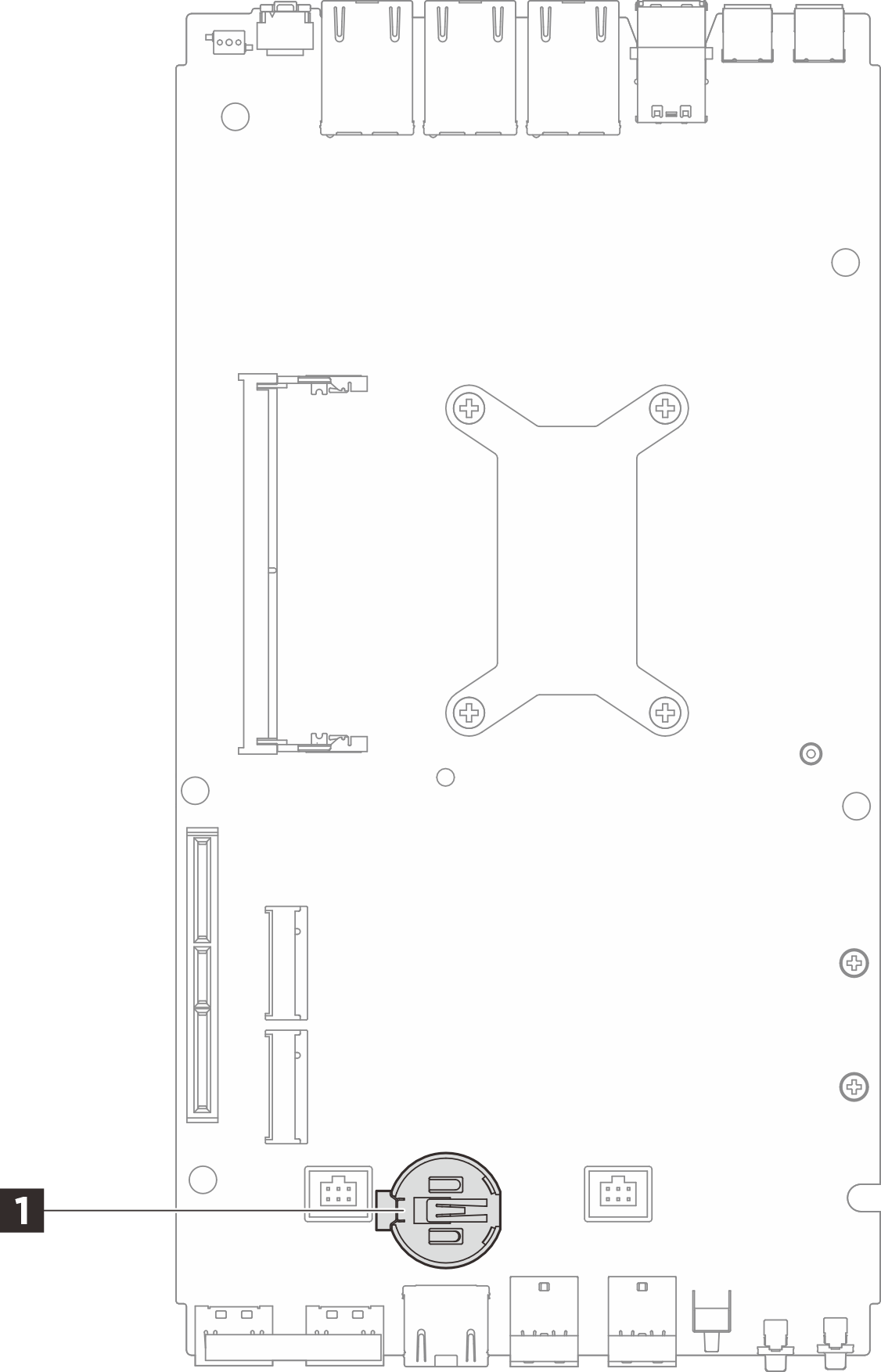

    Figura 1. Posizione della batteria CMOS

    1 Posizione della batteria CMOS
    Nota
    Se la batteria CMOS viene sostituita, il sistema attiva la Modalità di blocco del sistema e deve essere attivato o sbloccato. Vedere Attivazione o sblocco del sistema.
  3. Installare la batteria CMOS.
    1. Posizionare la batteria CMOS sulla parte superiore del socket con il simbolo positivo (+) rivolto verso l'alto.
    2. Spingere la batteria nel vano finché non scatta in posizione.

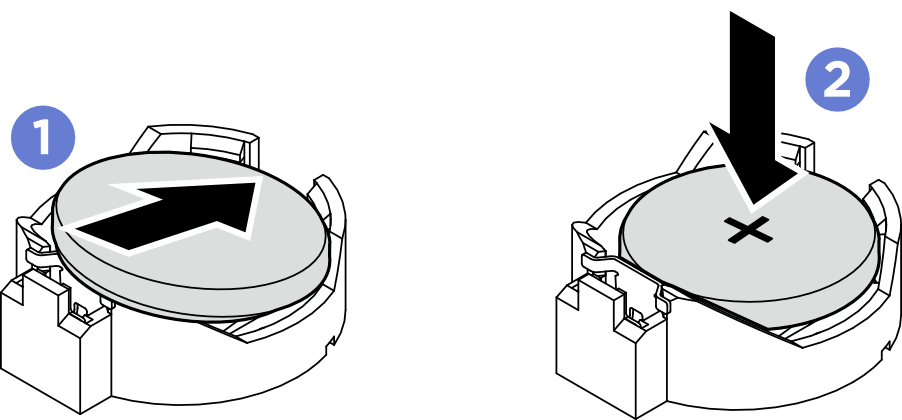

    Figura 2. Installazione della batteria CMOS

Dopo aver terminato

  1. Installare il coperchio superiore. Vedere Installazione del coperchio superiore.
  2. Se applicabile, installare il kit di espansione. Vedere Installazione del kit di espansione.
  3. Se applicabile, installare l'elemento di riempimento di espansione. Vedere Installazione dell'elemento di riempimento di espansione.
  4. Installare la copertura della ventola per il montaggio su scrivania. Vedere Installazione della copertura della ventola per il montaggio su scrivania.
  5. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.

  6. Se la batteria CMOS viene sostituita, il sistema attiva la Modalità di blocco del sistema e deve essere attivato o sbloccato. Vedere Attivazione o sblocco del sistema.

  7. Accendere il server, quindi reimpostare la data, l'ora e tutte le password.
