Установка батарейки CMOS (CR2032)

В этом разделе приведены инструкции по установке батарейки CMOS (CR2032).

Об этой задаче

S002
disconnect all power
ОСТОРОЖНО
Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.
S004
Attention
ОСТОРОЖНО

Заменяйте литиевую батарейку только на компонент Lenovo с указанным номером или на батарейку эквивалентного типа, рекомендованного изготовителем. Если в системе есть модуль, содержащий литиевую батарейку, заменяйте его только на модуль того же типа, произведенный тем же изготовителем. В батарейке содержится литий, поэтому она может взорваться при неправильном использовании, обращении или утилизации.

Запрещается:
  • Бросать или погружать батарейку в воду.
  • Нагревать батарейку до температуры выше 100 °C (212 °F).
  • Чинить или разбирать ее.

Утилизируйте батарейку в соответствии с правилами, установленными в вашей стране.

S005
Attention
ОСТОРОЖНО
В устройстве используется литий-ионная батарея. Во избежание взрыва не бросайте ее в огонь. Для замены используйте только одобренные источники питания. Утилизировать отработавшую батарею следует в соответствии с местным законодательством.
При замене батарейки CMOS обратите внимание на следующие моменты.
  • Компания Lenovo разработала данный продукт с учетом безопасности пользователя. Во избежание потенциальной опасности с литиевой батарейкой следует обращаться надлежащим образом. Обязательно следуйте инструкциям в этом разделе при замене батарейки.
  • Батарейку CMOS необходимо заменить на другую батарейку такого же типа (CR2032).
  • Для работы в условиях высокой температуры рекомендуется использовать CR2032HR.
  • По завершении замены необходимо перенастроить сервер и сбросить системные дату и время.
  • Утилизируйте батарейку CMOS в соответствии с правилами, установленными в вашей стране.
Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Коснитесь антистатической упаковкой, в которой находится компонент, любой неокрашенной металлической поверхности на сервере, а затем извлеките его из упаковки и разместите его на антистатической поверхности.

  • Во избежание потенциального повреждения не касайтесь батарейкой CMOS никакой металлической поверхности.

  • Прежде чем выполнять эту процедуру, убедитесь, что все шнуры питания сервера отключены от источника питания.

Процедура

  1. Соблюдайте все особые инструкции по обращению и установке, которые прилагаются к батарейке CMOS.
  2. Найдите гнездо батарейки на материнской плате.

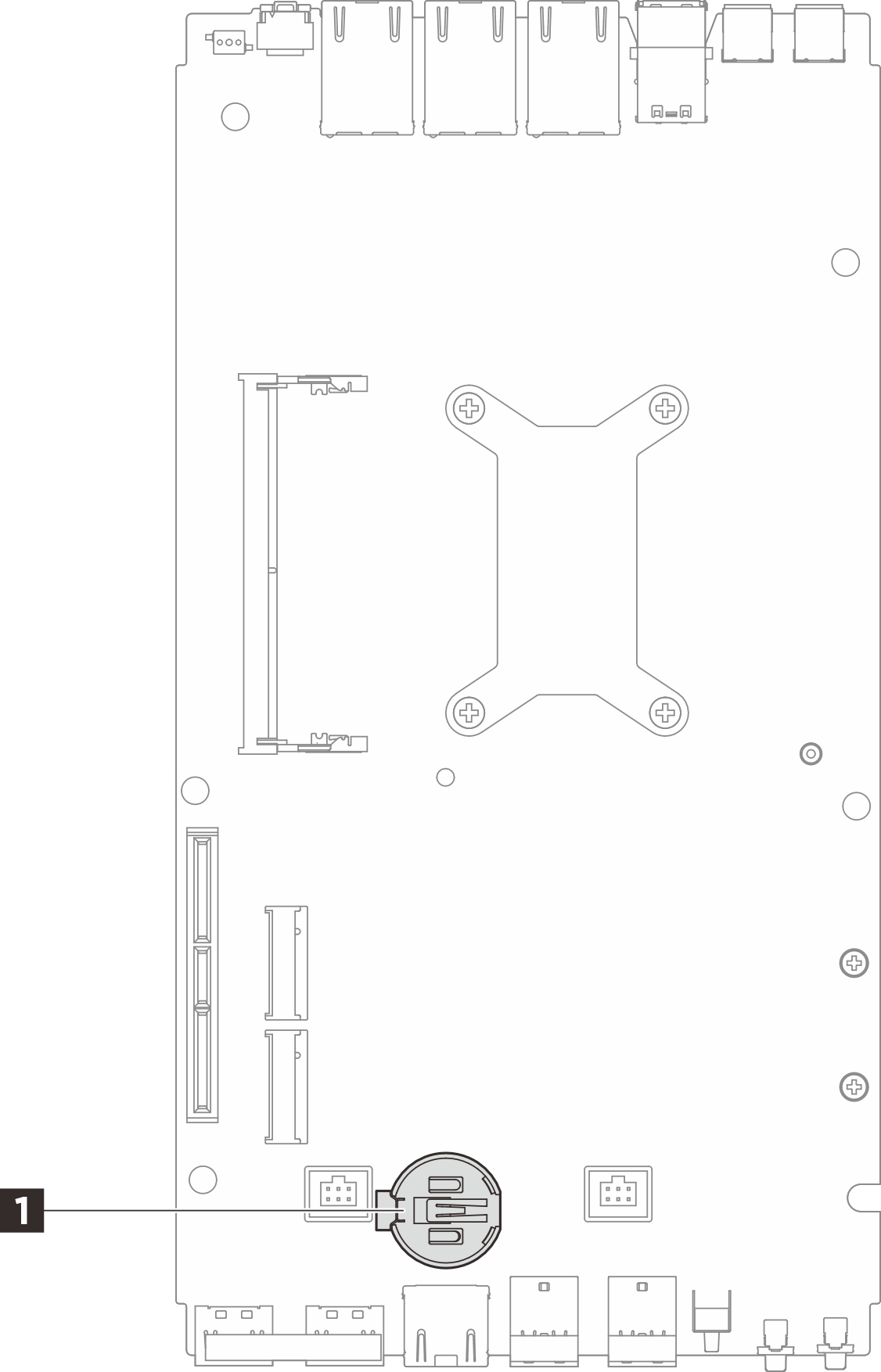

    Рис. 1. Расположение батарейки CMOS

    1 Расположение батарейки CMOS
    Прим.
    При замене батарейки CMOS система переходит в режим блокировки системы, и ее необходимо активировать или разблокировать. См. раздел Активация или разблокировка системы.
  3. Установите батарейку CMOS.
    1. Разместите батарейку CMOS в верхней части гнезда положительным контактом (+) вверх.
    2. Нажмите на батарейку до щелчка, чтобы она встала на место.

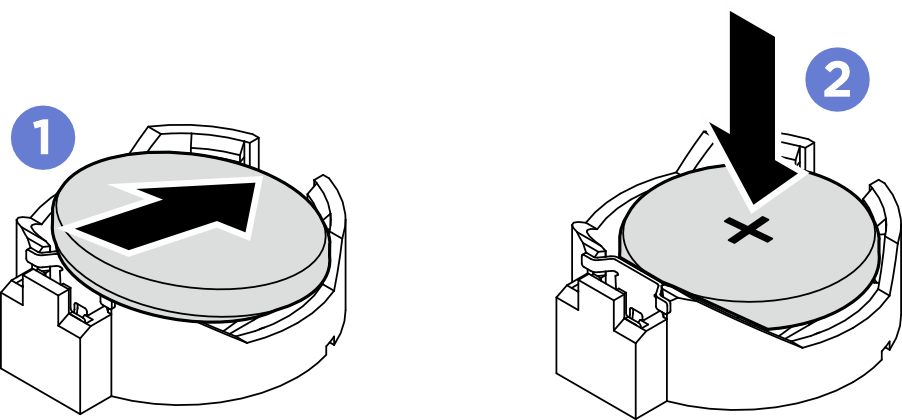

    Рис. 2. Установка батарейки CMOS

После завершения

  1. Установите верхний кожух. См. раздел Установка верхнего кожуха.
  2. Если применимо, установите комплект расширения. См. раздел Установка комплекта расширения.
  3. Если применимо, установите заглушку комплекта расширения. См. раздел Установка заглушки комплекта расширения.
  4. Установите кожух вентилятора для монтажа на столе. См. раздел Установка кожуха вентилятора для монтажа на столе.
  5. Завершите замену компонентов. См. раздел Завершение замены компонентов.

  6. При замене батарейки CMOS система переходит в режим блокировки системы, и ее необходимо активировать или разблокировать. См. раздел Активация или разблокировка системы.

  7. Включите сервер, затем сбросьте дату, время и все пароли.
