Снятие батарейки CMOS (CR2032)

В этом разделе приведены инструкции по снятию батарейки CMOS (CR2032).

Об этой задаче

S002

ОСТОРОЖНО

Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.

S004

ОСТОРОЖНО

Заменяйте литиевую батарейку только на компонент Lenovo с указанным номером или на батарейку эквивалентного типа, рекомендованного изготовителем. Если в системе есть модуль, содержащий литиевую батарейку, заменяйте его только на модуль того же типа, произведенный тем же изготовителем. В батарейке содержится литий, поэтому она может взорваться при неправильном использовании, обращении или утилизации.

Запрещается:

• Бросать или погружать батарейку в воду.
• Нагревать батарейку до температуры выше 100 °C (212 °F).
• Чинить или разбирать ее.

Утилизируйте батарейку в соответствии с правилами, установленными в вашей стране.

S005

ОСТОРОЖНО

В устройстве используется литий-ионная батарея. Во избежание взрыва не бросайте ее в огонь. Для замены используйте только одобренные источники питания. Утилизировать отработавшую батарею следует в соответствии с местным законодательством.

При замене батарейки CMOS обратите внимание на следующие моменты.

• Компания Lenovo разработала данный продукт с учетом безопасности пользователя. Во избежание потенциальной опасности с литиевой батарейкой следует обращаться надлежащим образом. Обязательно следуйте инструкциям в этом разделе при замене батарейки.
• Батарейку CMOS необходимо заменить на другую батарейку такого же типа (CR2032).
• Для работы в условиях высокой температуры рекомендуется использовать CR2032HR.
• По завершении замены необходимо перенастроить сервер и сбросить системные дату и время.
• Утилизируйте батарейку CMOS в соответствии с правилами, установленными в вашей стране.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Если узел установлен в корпус или крепление, извлеките его из корпуса или крепления. См. раздел Инструкции по настройке.

Процедура

1. Выполните подготовительные действия для этой задачи.
   1. Снимите кожух вентилятора для монтажа на столе. См. раздел Снятие кожуха вентилятора.
   2. Если применимо, снимите заглушку комплекта расширения. См. раздел Снятие заглушки комплекта расширения.
   3. Если применимо, снимите комплект расширения. См. раздел Снятие комплекта расширения.
   4. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
2. Найдите гнездо батарейки на материнской плате.
   Рис. 1. Расположение батарейки CMOS



   1 Расположение батарейки CMOS

   Прим.

   При замене батарейки CMOS система переходит в режим блокировки системы, и ее необходимо активировать или разблокировать. См. раздел Активация или разблокировка системы.
3. Извлеките батарейку CMOS.
   1. Аккуратно нажмите на выступ сбоку батарейки CMOS, как показано на рисунке.
   2. Поверните батарейку в направлении от гнезда, чтобы извлечь ее.
   Внимание

   • Не давите на батарейку CMOS слишком сильно, поскольку это может повредить гнездо на материнской плате и привести к необходимости замены материнской платы.
   • При замене батарейки CMOS система переходит в режим блокировки системы, и ее необходимо активировать или разблокировать. См. раздел Активация или разблокировка системы.

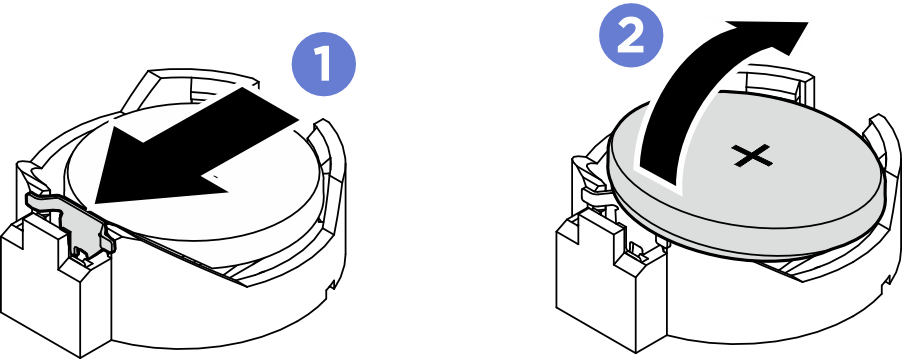

   Рис. 2. Снятие батарейки CMOS
