Retrait de la pile CMOS (CR2032)

Suivez les instructions de cette section pour retirer la pile CMOS (CR2032).

À propos de cette tâche

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

S004

ATTENTION

Lors du remplacement de la pile au lithium, remplacez-la uniquement par une pile Lenovo de la référence spécifiée ou d'un type équivalent recommandé par le fabricant. Si votre système est doté d'un module contenant une batterie au lithium, remplacez-le uniquement par un module identique, produit par le même fabricant. La batterie contient du lithium et peut exploser en cas de mauvaise utilisation, de mauvaise manipulation ou de mise au rebut inappropriée.

Ne pas :

• La jeter à l'eau
• L'exposer à une température supérieure à 100 °C (212 °F)
• La réparer ou la démonter

Ne mettez pas la pile à la poubelle. Pour la mise au rebut, reportez-vous à la réglementation en vigueur.

S005

ATTENTION

Cette pile est une pile au lithium-ion. Pour éviter tout risque d'explosion, ne la faites pas brûler. Ne la remplacez que par une pile agréée. Pour le recyclage ou la mise au rebut, reportez-vous à la réglementation en vigueur.

Lorsque vous remplacez la pile CMOS, tenez compte des points suivants :

• Durant la conception de ce produit, Lenovo n’a eu de cesse de penser à la sécurité de l’utilisateur. La pile au lithium doit être manipulée correctement et avec précaution afin d’éviter tout danger. Assurez-vous de suivre les instructions de cette rubrique lors du remplacement de la pile.
• La pile CMOS doit être remplacée par une autre unité du même type (CR2032).
• Pour les environnements à température élevée, il est recommandé de choisir une unité CR2032HR.
• Une fois le remplacement terminé, il est nécessaire de reconfigurer le serveur et de réinitialiser la date et l’heure du système.
• Mettez au rebut la pile CMOS conformément aux règles en vigueur.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Si le nœud est installé dans un boîtier ou est monté, retirez le nœud du boîtier ou du montage. Voir Guide de configuration.

Procédure

1. Préparez-vous à cette tâche.
   1. Retirez le capotage du ventilateur (montage sur bureau). Voir Retrait d’un capotage de ventilateur.
   2. Le cas échéant, retirez l’obturateur d’extension. Voir Retrait de l’obturateur d’extension.
   3. Le cas échéant, retirez le kit d’extension. Voir Retrait du kit d’extension.
   4. Retirez le carter supérieur. Voir Retrait du carter supérieur.
2. Repérez le connecteur de la pile sur la carte mère.
   Figure 1. Emplacement de la pile CMOS



   1 Emplacement de la pile CMOS

   Remarque

   Si vous remplacez la pile CMOS, le système passe en mode verrouillage du système et doit être activé ou déverrouillé. Consultez Activation ou déverrouillage du système.
3. Retirez la pile CMOS.
   1. Appuyez doucement sur le bouton situé sur le côté de la batterie CMOS, comme illustré.
   2. Faites pivoter la batterie pour l’éloigner du siège et la retirer.
   Avertissement

   • Évitez d’appuyer fortement sur la pile CMOS, car cela pourrait endommager le connecteur sur la carte mère et vous pourriez avoir à la remplacer.
   • Si vous remplacez la pile CMOS, le système passe en mode verrouillage du système et doit être activé ou déverrouillé. Consultez Activation ou déverrouillage du système.

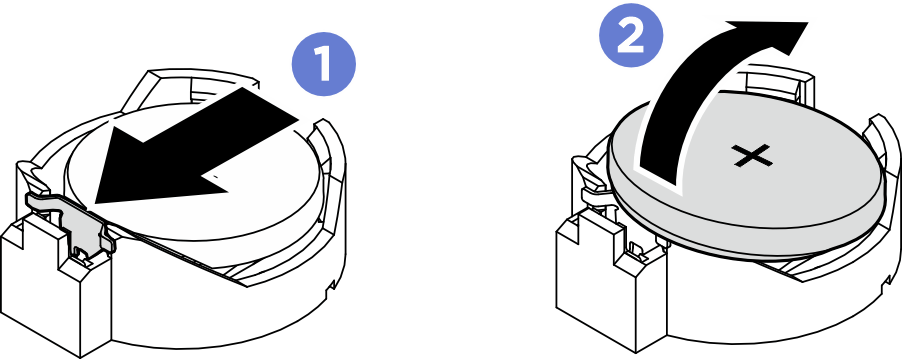

   Figure 2. Retrait de la pile CMOS
