CMOS バッテリー (CR2032) の取り外し

このセクションの手順に従って、CMOS バッテリー (CR2032) を取り外します。

このタスクについて

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

S004

注意

リチウム・バッテリーを交換する場合は、Lenovo 指定の部品番号またはメーカーが推奨する同等タイプのバッテリーのみを使用してください。システムにリチウム・バッテリーが入ったモジュールがある場合、そのモジュールの交換には同じメーカーの同じモジュール・タイプのみを使用してください。バッテリーにはリチウムが含まれており、適切な使用、扱い、廃棄をしないと、爆発するおそれがあります。

次のことはしないでください。

水に投げ込む、あるいは浸す
100°C (212°F) 以上に加熱する
修理または分解する

バッテリーを廃棄する場合は地方自治体の条例に従ってください。

S005

注意

バッテリーはリチウム・イオン・バッテリーです。爆発を避けるために、バッテリーを焼却しないでください。バッテリーは、推奨されたものとのみ交換してください。バッテリーをリサイクルまたは廃棄する場合は、地方自治体の条例に従ってください。

CMOS バッテリーを交換する際は、以下の注記を検討してください。

Lenovo はユーザーの安全性を考慮してこの製品を設計しました。リチウム・バッテリーは適切に取り扱い、潜在的な危険を避ける必要があります。バッテリーを交換する場合は、必ずこのトピックの指示に従ってください。
CMOS バッテリーは、同じタイプの別のユニット (CR2032) と交換する必要があります。
高温度の稼働環境では、代わりにCR2032HR を使用することをお勧めします。
交換の完了後は、サーバーを再構成し、システム日付と時刻をリセットする必要があります。
CMOS バッテリーを廃棄する場合は地方自治体の条例に従ってください。

重要

安全に作業を行うために、取り付けのガイドラインおよび安全検査のチェックリストをお読みください。
サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
ノードがエンクロージャーに取り付けられているかマウントされている場合、エンクロージャーまたはマウントからノードを取り外します。構成ガイドを参照してください。

手順

このタスクの準備をします。
1. デスクトップ・マウントのファン・シュラウドを取り外します。ファン・シュラウドの取り外しを参照してください。
2. 該当する場合は、拡張フィラーを取り外します。拡張フィラーの取り外しを参照してください。
3. 該当する場合は、拡張キットを取り外します。拡張キットの取り外しを参照してください。
4. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
バッテリー・ソケットをシステム・ボード上に設置します。
図 1. CMOS バッテリーの位置

1 CMOS バッテリーの位置
注
CMOS バッテリーを交換すると、システムはシステムロックダウンモードに入り、アクティブ化またはロック解除が必要になります。システムのアクティブ化またはロック解除を参照してください。
CMOS バッテリーを取り外します。
1. 図のように、CMOS バッテリーの側面にある突起を静かに押します。
2. バッテリーを装着位置から回して取り外します。
重要
- CMOS バッテリーに過大な力を加えないでください。システム・ボードのソケットが損傷し、システム・ボードの交換が必要となる場合があります。
- CMOS バッテリーを交換すると、システムはシステムロックダウンモードに入り、アクティブ化またはロック解除が必要になります。システムのアクティブ化またはロック解除を参照してください。

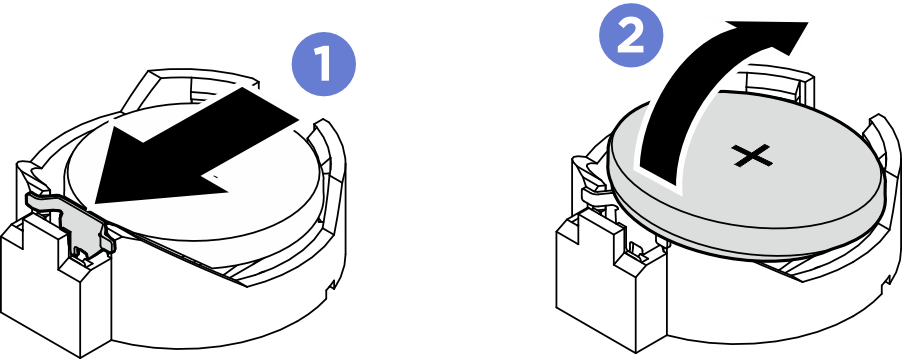

図 2. CMOS バッテリーの取り外し

完了したら

CMOS バッテリーを廃棄する場合は地方自治体の条例に従ってください。
交換用ユニットを取り付けます。CMOS バッテリーの取り付け (CR2032)を参照してください。
