Cheminement des câbles du module ventilateur du kit d’extension
Suivez les instructions de cette section pour savoir comment acheminer les câbles du ventilateur soufflant sur le kit d’extension.
Remarque
Connexions entre les connecteurs : 1↔1, 2↔2, 3↔3, ... n↔n
Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guides-câbles et aux clips de fixation.

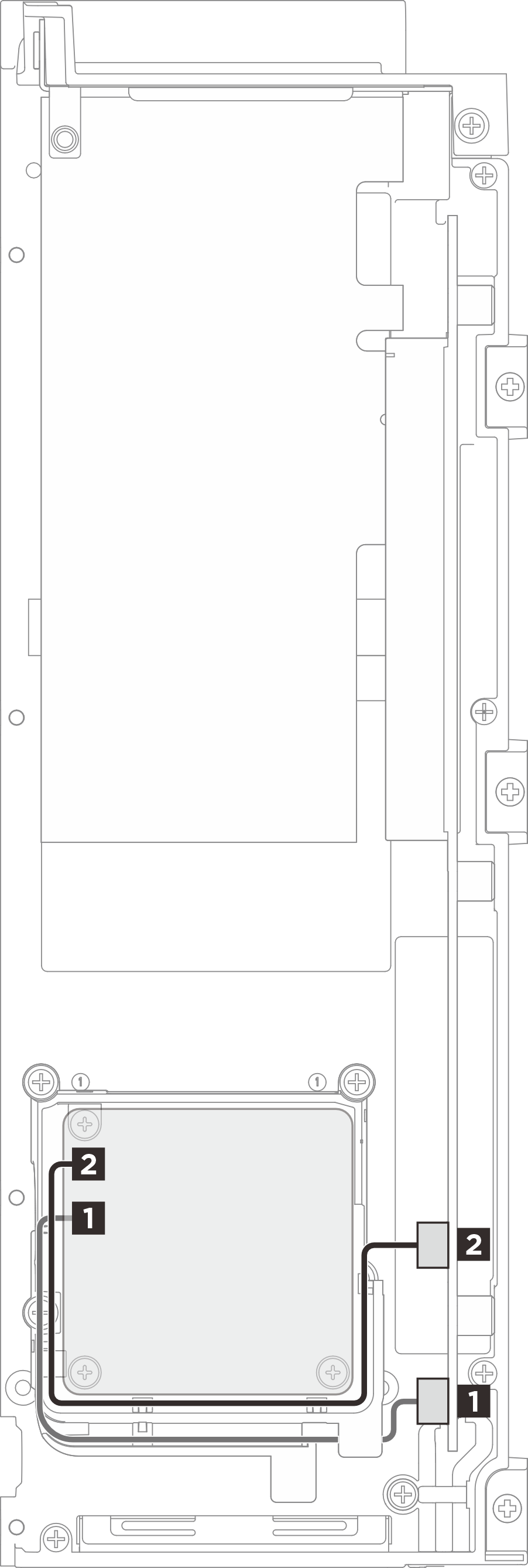

Figure 1. Cheminement des câbles pour le module ventilateur du kit d’extension
| Câble | De : Ventilateur | Vers : Carte mezzanine PCIe |
| 1 | Ventilateur 5 | Connecteur du ventilateur 5 |
| 2 | Ventilateur 6 | Connecteur du ventilateur 6 |
