拡張キットのファン・モジュールのケーブル配線
拡張キットの送風ファンのケーブル配線方法については、このセクションの手順に従ってください。
注
コネクター間の接続: 1↔1、2↔2、3↔3、... n↔n
ケーブルを配線するときは、ケーブル・ガイドとケーブル・クリップを使用して、すべてのケーブルが適切に配線されていることを確認します。

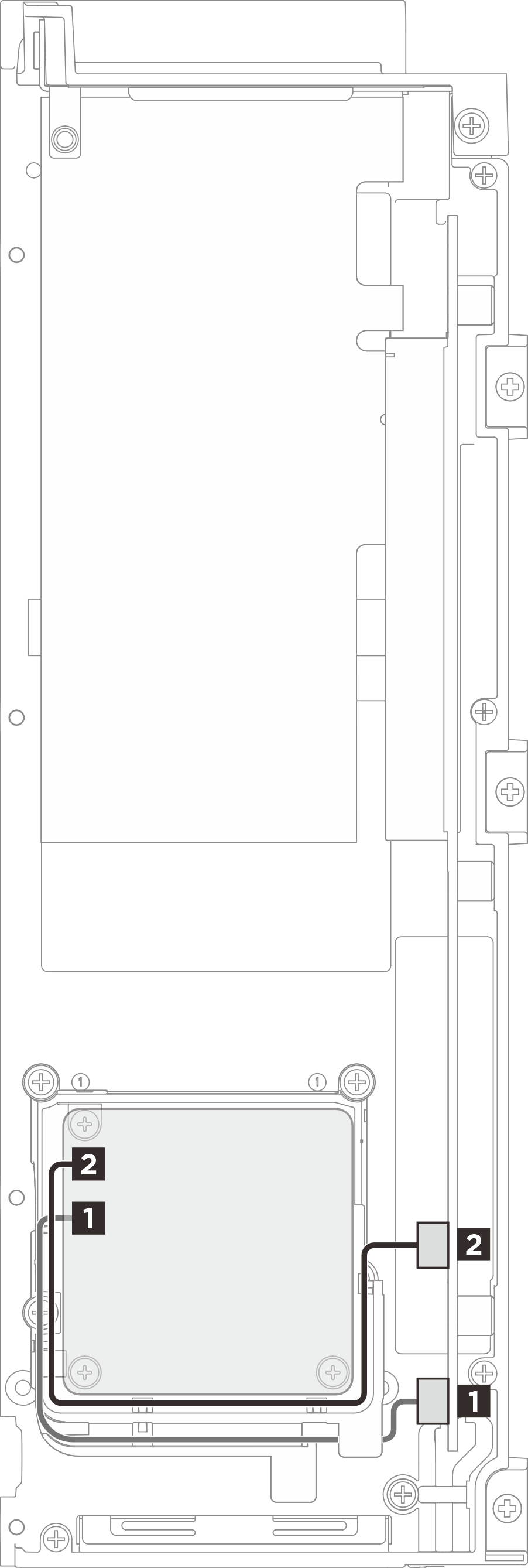

図 1. 拡張キット・ファン・モジュールのケーブル配線
| ケーブル | 始点: ファン | 終点: PCIe ライザー・カード |
| 1 | ファン 5 | ファン 5 コネクター |
| 2 | ファン 6 | ファン 6 コネクター |
