Instradamento dei cavi del modulo della ventola del kit di espansione
Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi della ventola sul kit di espansione.
Nota
Connessioni tra i connettori; 1↔1, 2↔2, 3↔3, ... n↔n
Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le guide dei cavi e i fermacavi.

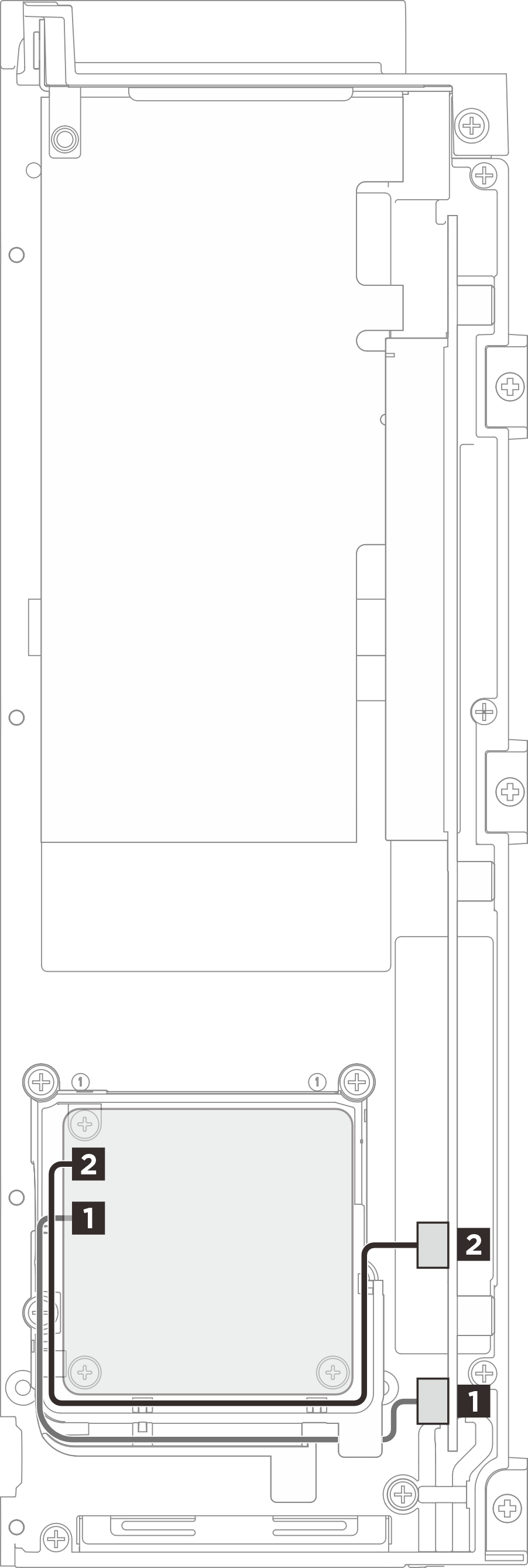

Figura 1. Instradamento dei cavi del modulo della ventola del kit di espansione
| Cavo | Da: ventola | A: scheda verticale PCIe |
| 1 | Ventola 5 | Connettore della ventola 5 |
| 2 | Ventola 6 | Connettore della ventola 6 |
