Instradamento dei cavi del modulo della ventola del nodo e del bridge della ventola
Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi del modulo della ventola e del bridge della ventola.
Nota
I punti sporgenti tra lo slot del cavo sono progettati come punti di allineamento per l'instradamento. Avvicinare il connettore e orientarlo verso il punto sporgente, come illustrato, in modo che il cavo possa essere piegato per agevolarne l'instradamento.

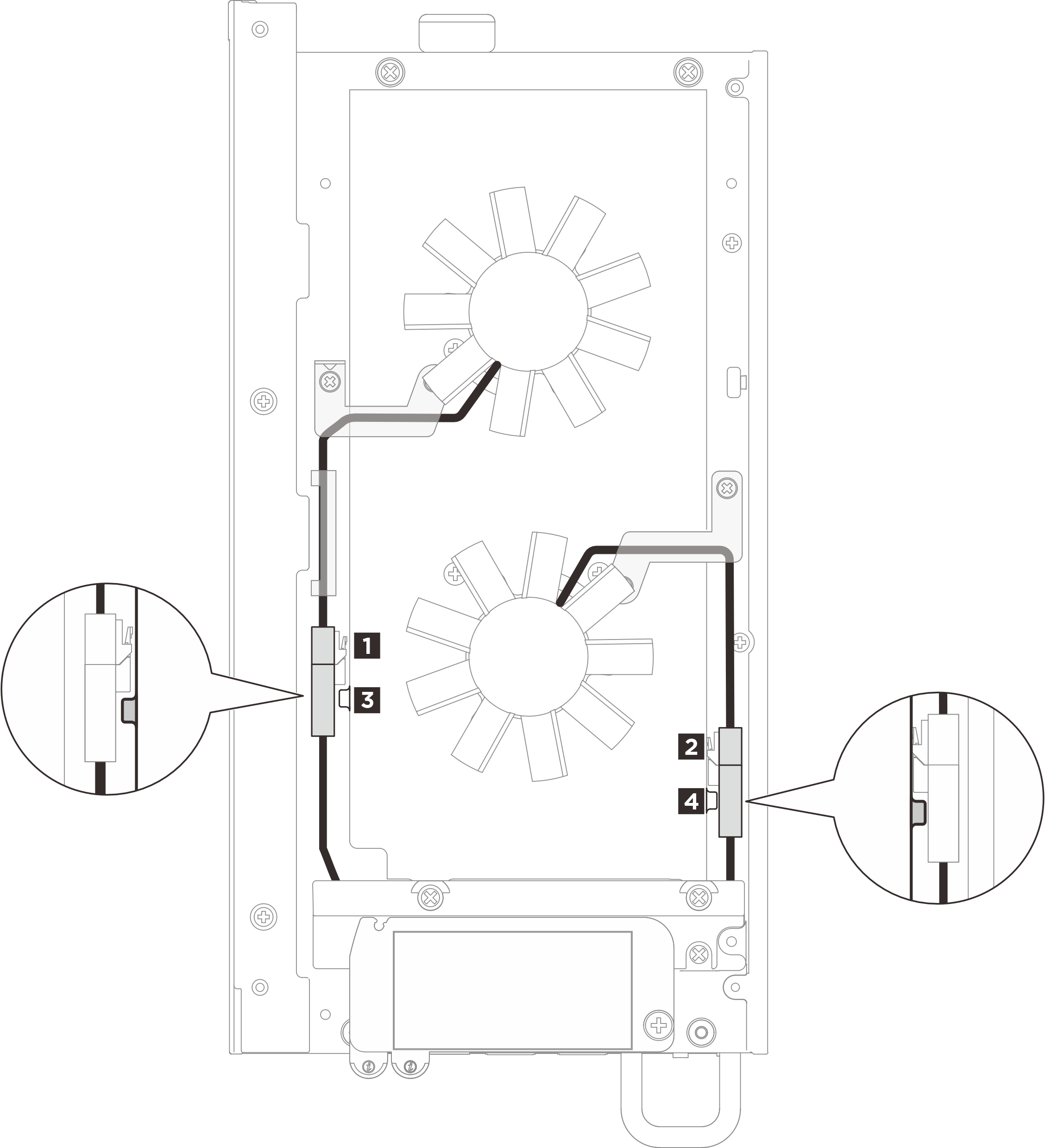

Figura 1. Instradamento dei cavi del modulo della ventola e del bridge della ventola
| Cavo | Da | A | Lunghezza del cavo |
| 1 | Modulo della ventola 1 | 3 Cavo del bridge della ventola 1 | 75 mm |
| 2 | Modulo della ventola 2 | 4 Cavo del bridge della ventola 2 | 75 mm |
Completare la seguente procedura per instradare correttamente i cavi:
- Sui cavi del bridge della ventola e sui cavi del modulo della ventola sono presenti delle etichette. Prima di instradare i cavi, avvolgere completamente l'etichetta attorno al cavo.Figura 2. Avvolgimento dell'etichetta attorno al cavo
- Premere i cavi con le etichette arrotolate nello slot per cavi sul coperchio superiore, come illustrato. Assicurarsi che il cavo del modulo della ventola 1 sia fissato tra il polistirolo e lo chassis.Figura 3. Instradamento dei cavi delle ventole
NotaAssicurarsi di premere i connettori nello slot per evitare di interferire con la copertura della ventola.
