노드 팬 모듈 및 팬 브리지 케이블 배선

이 섹션의 지침에 따라 노드의 팬 모듈 및 팬 브리지 케이블의 케이블 배선 방법을 알아보십시오.

주

케이블 슬롯 사이의 돌출 지점은 케이블 배선의 정렬 지점으로 설계되었습니다. 케이블을 접어 케이블을 더 쉽게 배선할 수 있도록 그림과 같이 커넥터를 더 가깝게 배선하고 돌출 지점을 향하게 하십시오.

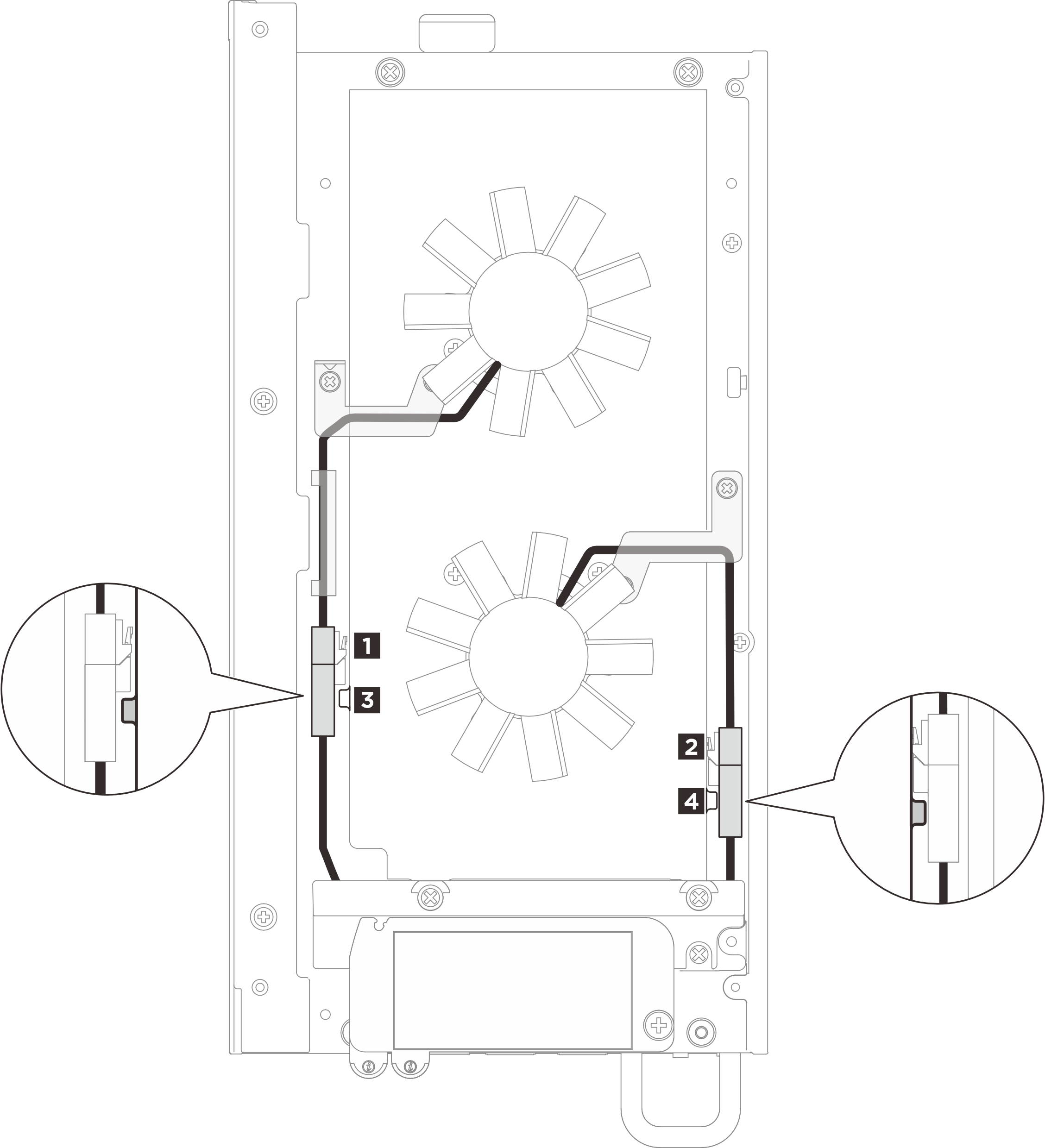

그림 1. 팬 모듈 및 팬 브리지 케이블의 케이블 배선

다음 절차를 완료하여 케이블을 적절히 배선하십시오.

팬 브리지 케이블 및 팬 모듈 케이블에는 레이블이 부착되어 있습니다. 케이블을 배선하기 전에 레이블을 케이블에 끝까지 감습니다.

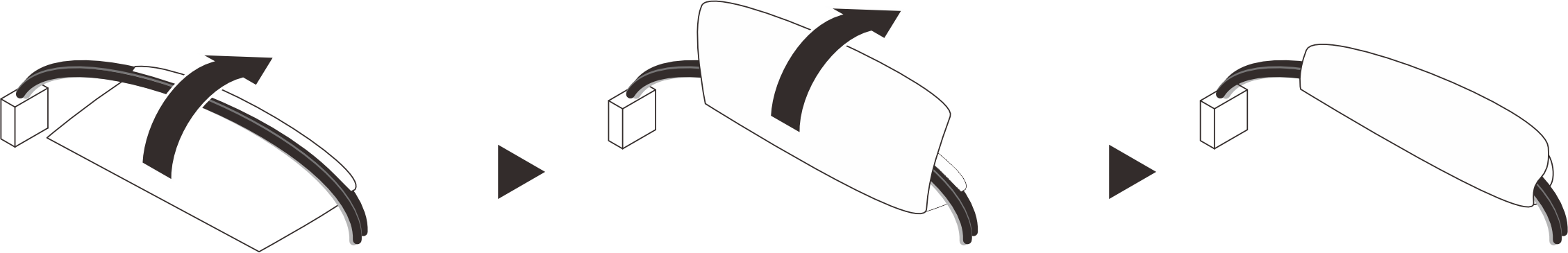

그림 2. 케이블에 레이블 감기
그림과 같이 감긴 레이블이 있는 케이블을 윗면 덮개의 케이블 슬롯에 밀어 넣으십시오. 팬 모듈 1의 케이블이 폼과 섀시 사이에 고정되어 있는지 확인하십시오.

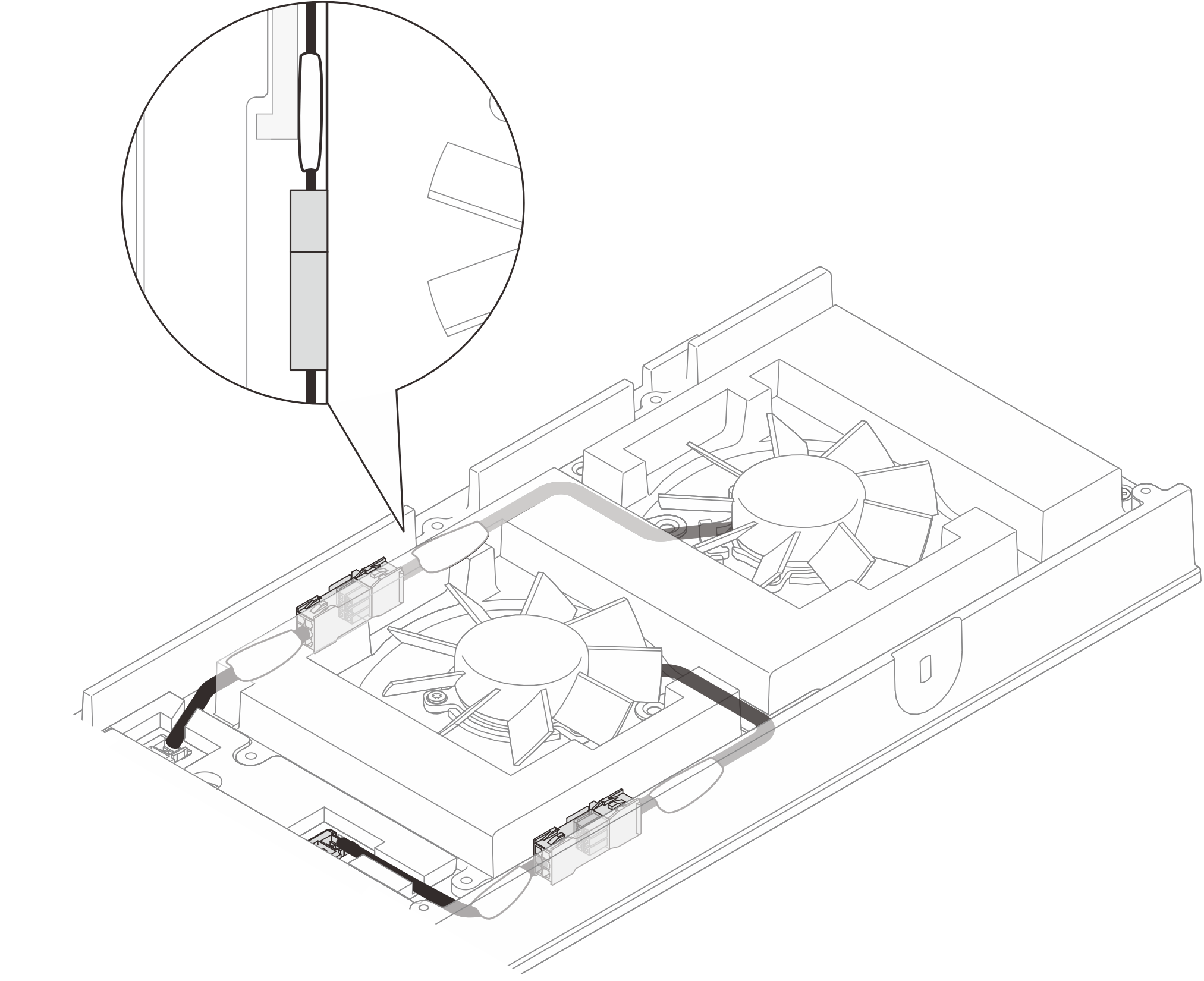

그림 3. 팬 케이블 배선

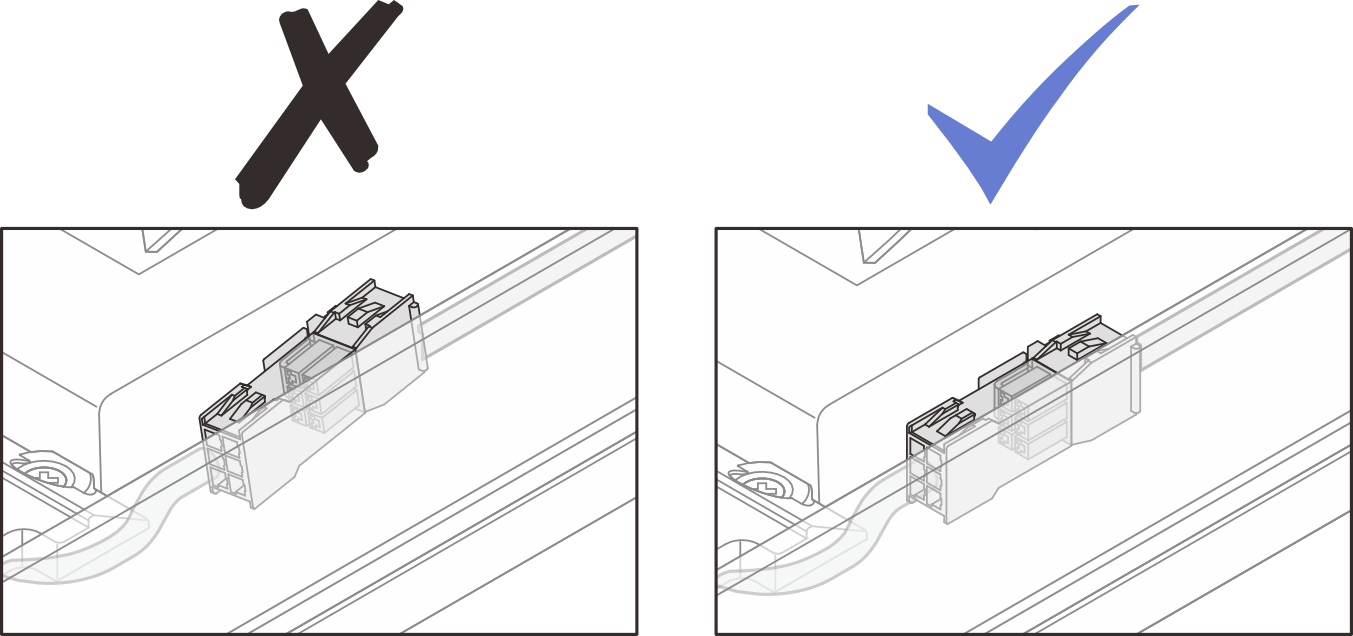

주
팬 슈라우드를 방해하지 않도록 커넥터를 슬롯에 밀어 넣으십시오.
