Roteamento de cabos do módulo do ventilador do nó e da ponte do ventilador
Siga as instruções nesta seção para aprender a fazer o roteamento de cabos do módulo do ventilador e do cabo da ponte no nó.
Nota
Os pontos salientes entre o slot do cabo são projetados como pontos de alinhamento para o roteamento do cabo. Direcione o conector para mais perto e voltado para o ponto saliente, conforme ilustrado, para que o cabo possa ser dobrado e facilitar o roteamento.

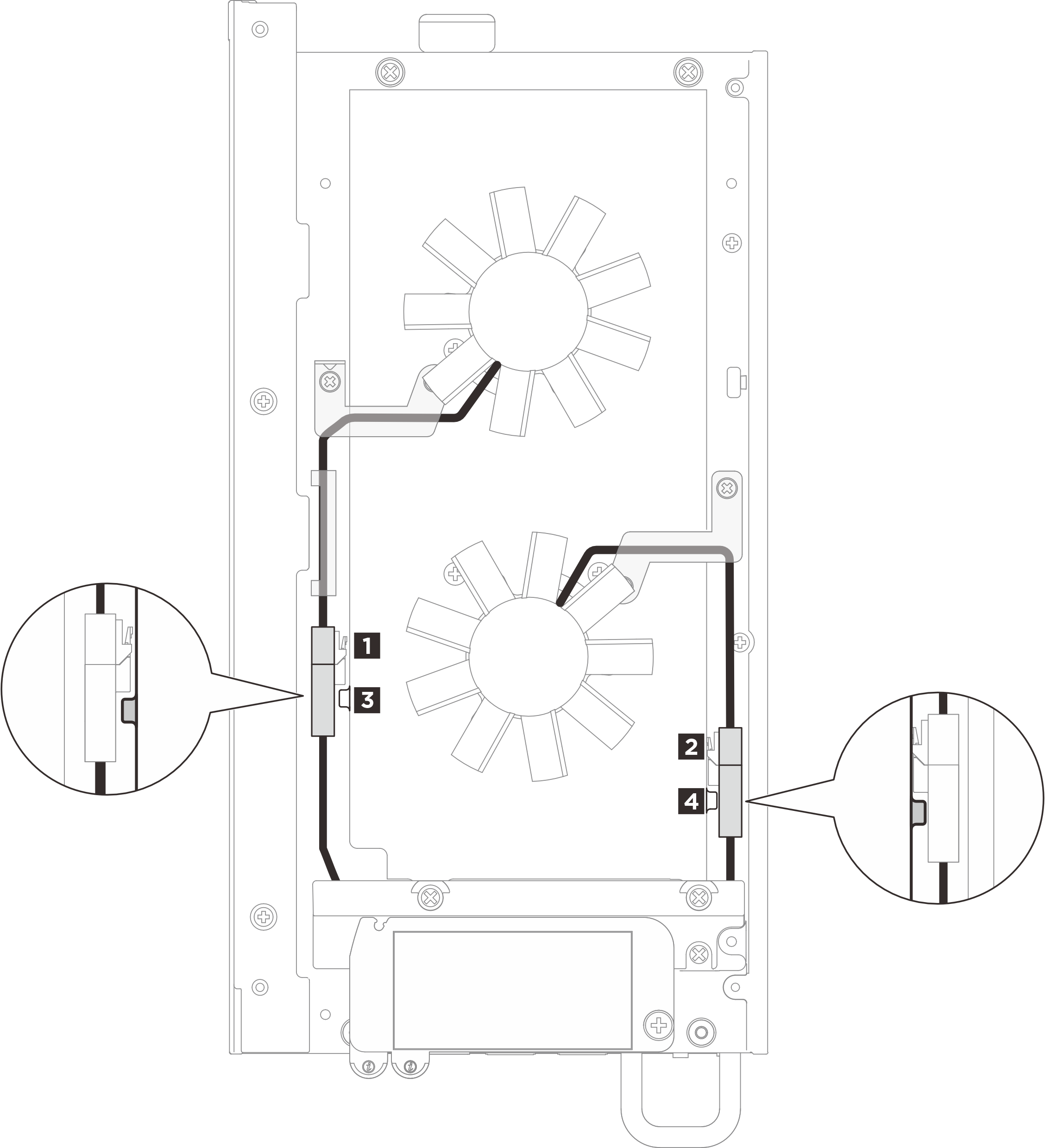

Figura 1. Roteamento de cabos do módulo do ventilador do cabo da ponte do ventilador
| Cabo | De | A | Comprimento do cabo |
| 1 | Módulo de ventilador 1 | 3 Cabo de ponte do ventilador 1 | 75 milímetros |
| 2 | Módulo de ventilador 2 | 4 Cabo de ponte do ventilador 2 | 75 milímetros |
Execute o seguinte procedimento para direcionar os cabos corretamente:
- Há etiquetas fixadas nos cabos da ponte do ventilador e nos cabos do módulo do ventilador. Antes de realizar o roteamento dos cabos, enrole a etiqueta ao longo de todo o cabo.Figura 2. Enrolando a etiqueta ao redor do cabo
- Pressione os cabos com etiquetas enroladas no slot de cabo na tampa superior, conforme ilustrado. O cabo do módulo do ventilador 1 deve estar preso entre a espuma e o chassi.Figura 3. Roteamento de cabo do ventilador
NotaPressione os conectores no slot para evitar interferir na cobertura do ventilador.
