Cheminement des câbles du module ventilateur du nœud et de la passerelle du ventilateur
Suivez les instructions de la présente section pour en savoir plus sur le cheminement des câbles du module ventilateur et du câble de la passerelle de ventilateur sur le nœud.
Remarque
Les points saillants entre l’emplacement du câble sont conçus comme des points d’alignement pour le cheminement des câbles. Rapprochez le connecteur et orientez-le vers le point saillant, comme illustré, de sorte que le câble puisse être plié pour faciliter le cheminement des câbles.

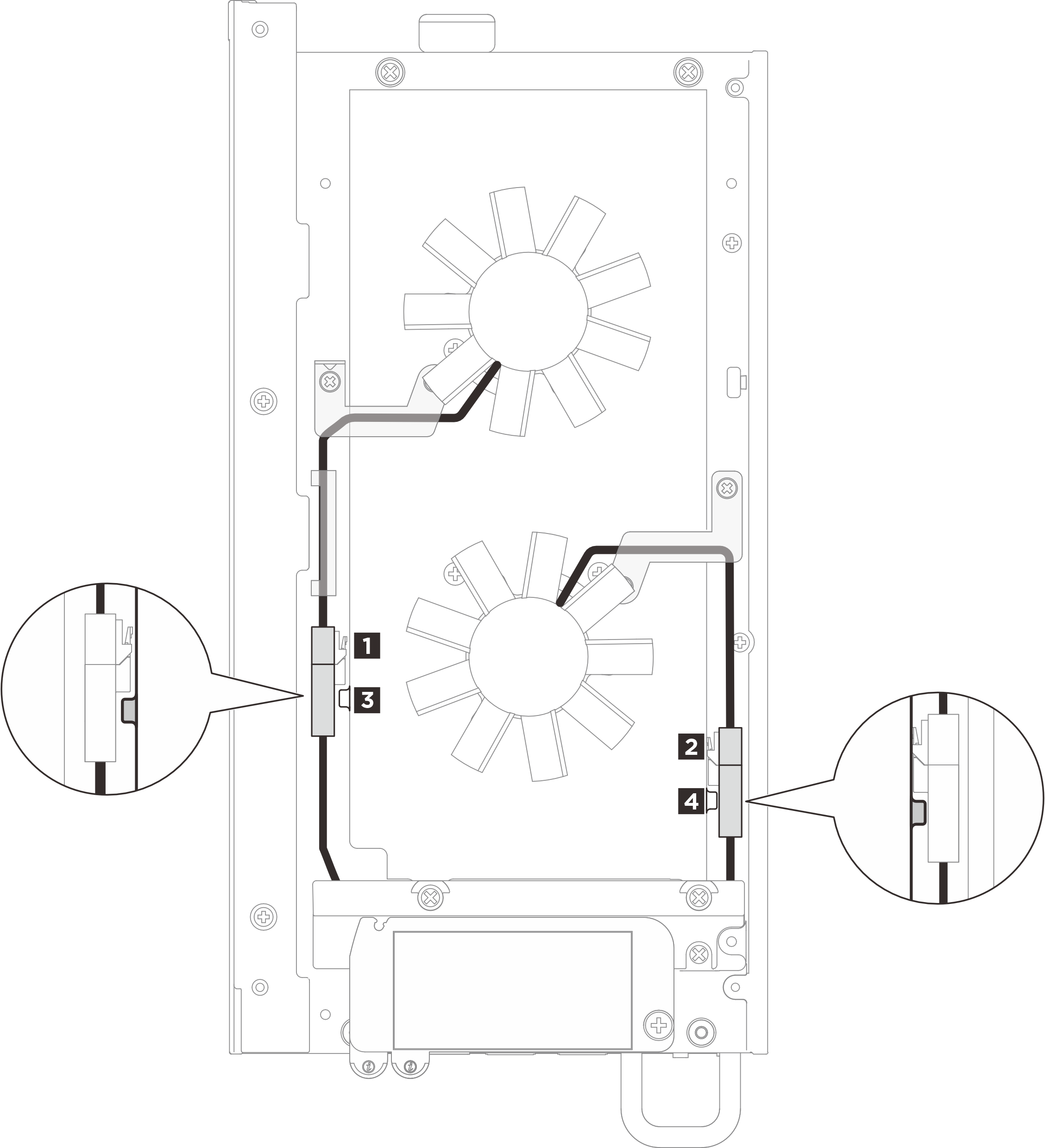

Figure 1. Cheminement des câbles du module ventilateur et de la passerelle de ventilateur
| Câble | De | Vers | Longueur de câble |
| 1 | Module ventilateur 1 | 3 Câble de la passerelle du ventilateur 1 | 75 mm |
| 2 | Module ventilateur 2 | 4 Câble de la passerelle du ventilateur 2 | 75 mm |
Procédez comme suit pour acheminer les câbles correctement :
- Des étiquettes sont apposées sur les câbles de pont de ventilateur et les câbles de module de ventilateur. Avant d’acheminer les câbles, enroulez l’étiquette autour du câble jusqu’au bout.Figure 2. Enroulement de l’étiquette autour du câble
- Enfoncez les câbles avec des étiquettes enroulées dans l’emplacement de câble sur le carter supérieur, comme illustré. Le câble du module de ventilateur 1 doit être bien fixé entre la mousse et le châssis.Figure 3. Cheminement des câbles de ventilateur
RemarqueLes connecteurs doivent être bien enfoncés dans l’emplacement pour éviter d’entraver le capotage de ventilateur.
