节点风扇模块和风扇桥接线缆布线

按照本节中的说明了解如何在节点上进行风扇模块和风扇桥接线缆布线。

注
线缆插槽之间的凸起点设计为线缆布放的对齐点。如图所示，将接头靠近并正对凸起点布放，以便通过弯折线缆实现更便捷的布线。

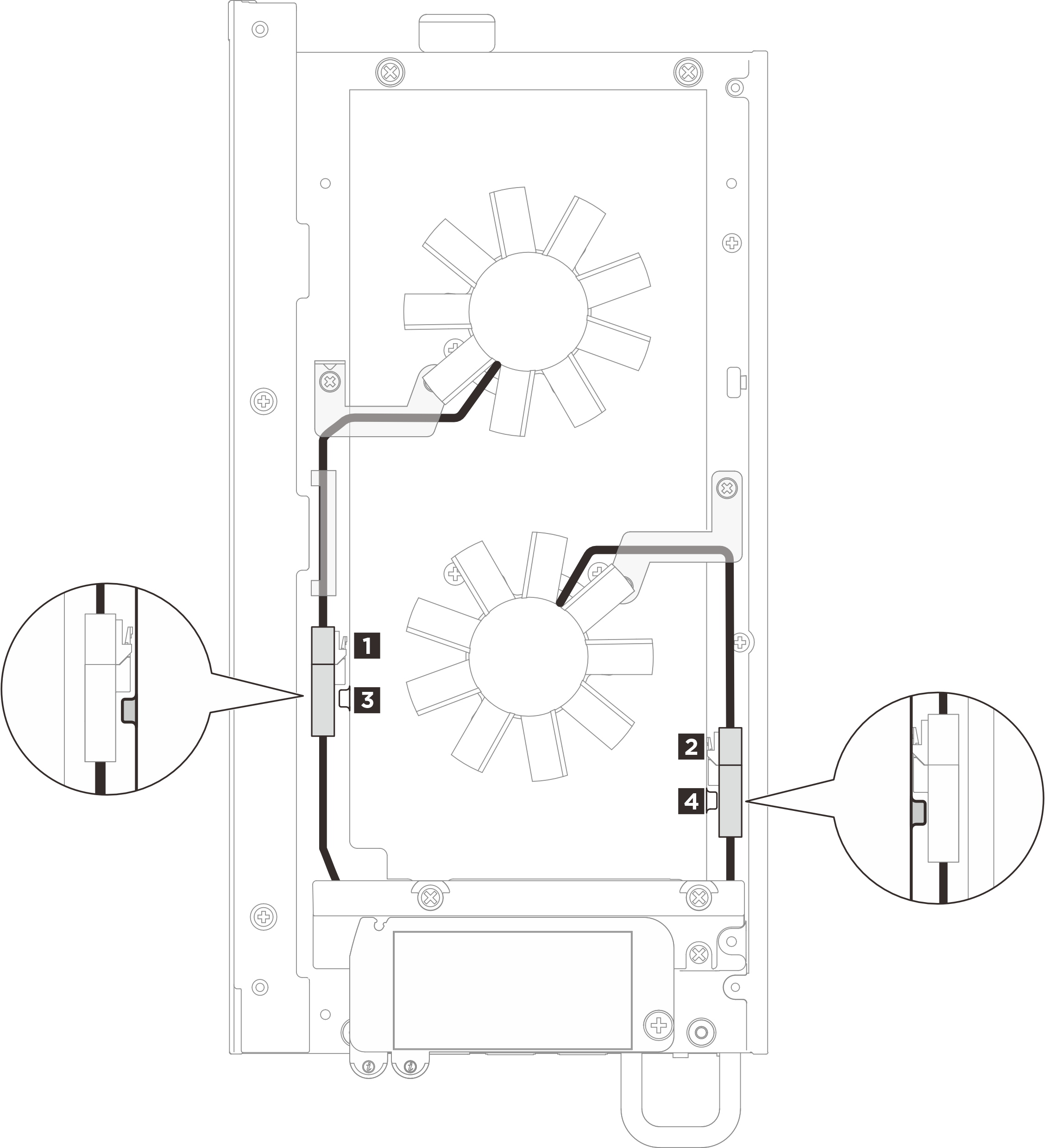

图 1. 风扇模块和风扇桥接线缆布线

线缆从到线缆长度
1风扇模块 13 风扇桥接线缆 175 毫米
2风扇模块 24 风扇桥接线缆 275 毫米
请按照以下步骤正确布放线缆：
  1. 风扇桥接线缆和风扇模块线缆上贴有标签。布放线缆之前，请先将标签缠绕到线缆上。
    图 2. 将标签缠绕到线缆上

  2. 如图所示，将带有缠绕标签的线缆按入顶盖上的线缆插槽中。请确保风扇模块 1 的线缆固定在泡沫和机箱之间。
    图 3. 风扇线缆布放

    注
    请确保将接头按入插槽中，以免影响到风扇护罩。
