ノードのファン・モジュールおよびファン・ブリッジのケーブル配線

ノード上のファン・モジュールとファン・ブリッジのケーブルの配線方法については、このセクションの説明に従ってください。

注
ケーブル・スロット間の突起部分は、ケーブル配線の位置合わせの目印として設けられています。コネクターを突起部分に向け、近づけて配線すると (図を参照)、ケーブルを折りたたんで配線しやすくなります。

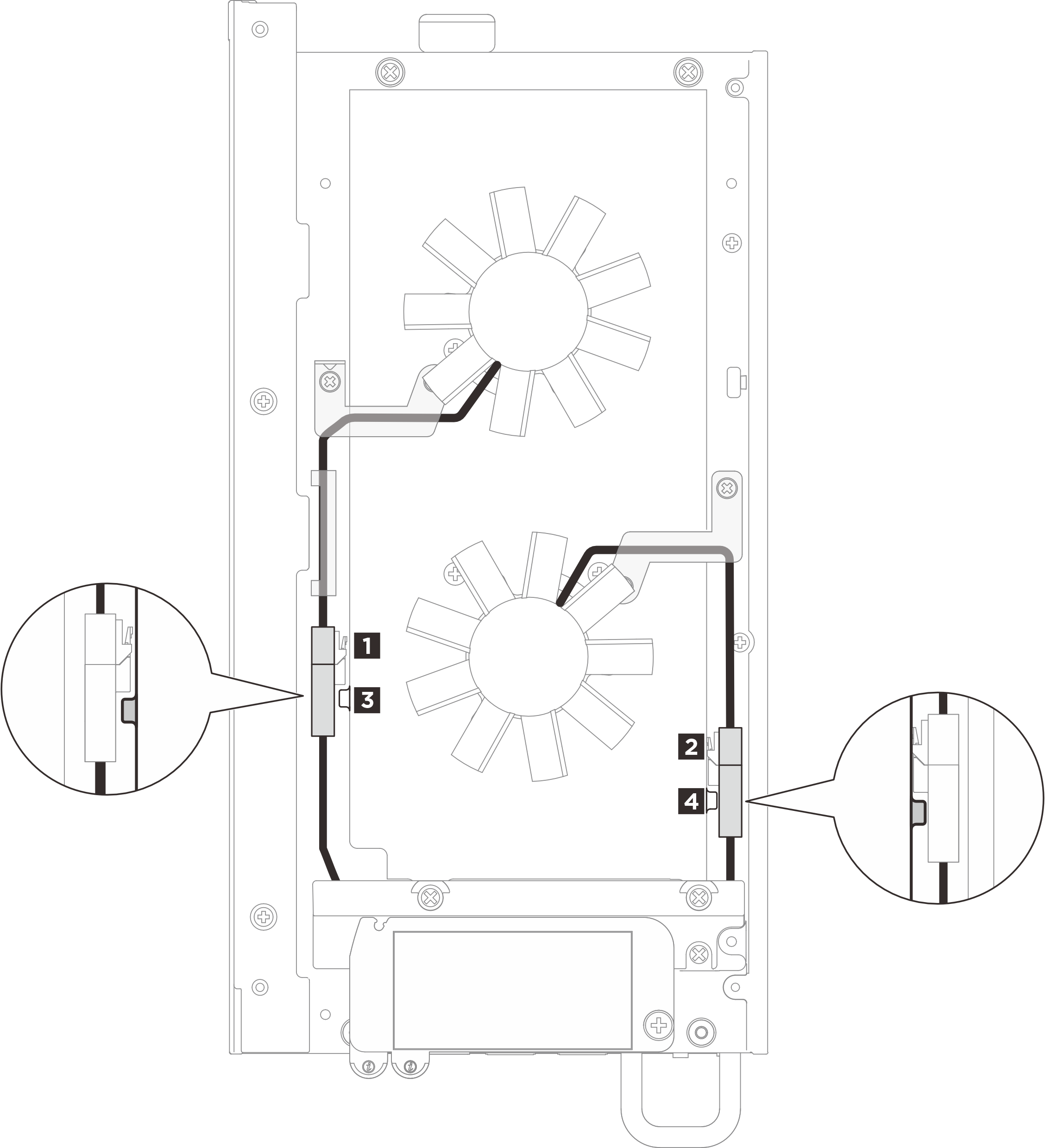

図 1. ファン・モジュールおよびファン・ブリッジのケーブル配線

ケーブル始点終点ケーブルの長さ
1ファン・モジュール 13 ファン・ブリッジ・ケーブル 175 mm
2ファン・モジュール 24 ファン・ブリッジ・ケーブル 275 mm
以下の手順に従って、ケーブルを適切に配線します。
  1. ファン・ブリッジ・ケーブルとファン・モジュール・ケーブルにラベルが貼られています。ケーブルを配線する前に、ラベルをケーブルの周りに最後まで巻き付けます。
    図 2. ケーブルへのラベルの巻き付け

  2. 図のように、ラベルを丸めたケーブルをトップ・カバーのケーブル・スロットに押し込みます。ファン・モジュール 1 のケーブルがフォームとシャーシの間に固定されていることを確認します。
    図 3. ファンのケーブル配線

    注
    ファン・シュラウドとの干渉を避けるために、必ずコネクターをスロットに押し込んでください。
