การเดินสายโมดูลพัดลมโหนดและบริดจ์พัดลม
ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับโมดูลพัดลมและสายบริดจ์บนโหนด
หมายเหตุ
จุดที่ยื่นออกมาระหว่างช่องใส่สายได้รับการออกแบบให้เป็นจุดจัดตำแหน่งสำหรับการเดินสาย เดินสายขั้วต่อให้ใกล้กว่าเดิมและหันเข้าหาจุดที่ยื่นออกมาตามภาพ เพื่อให้สามารถพับเก็บสายได้และสามารถเดินสายได้ง่ายขึ้น

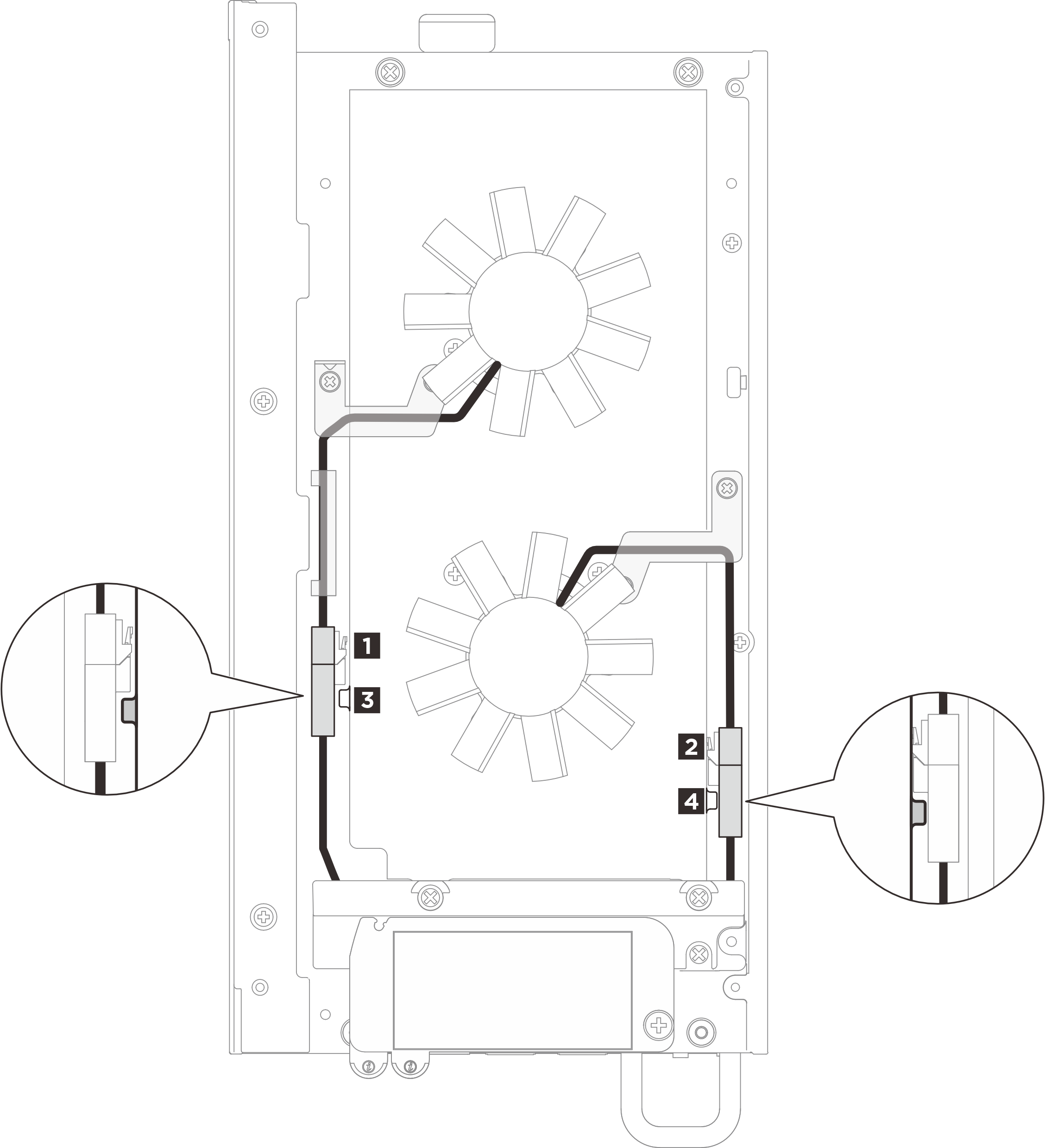

รูปที่ 1. การเดินสายโมดูลพัดลมและสายบริดจ์ของพัดลม
| สาย | จาก | ไปยัง | ความยาวสาย |
| 1 | โมดูลพัดลม 1 | 3 สายบริดจ์พัดลม 1 | 75 มม. |
| 2 | โมดูลพัดลม 2 | 4 สายบริดจ์พัดลม 2 | 75 มม. |
ทำตามขั้นตอนต่อไปนี้เพื่อให้เดินสายอย่างถูกต้อง:

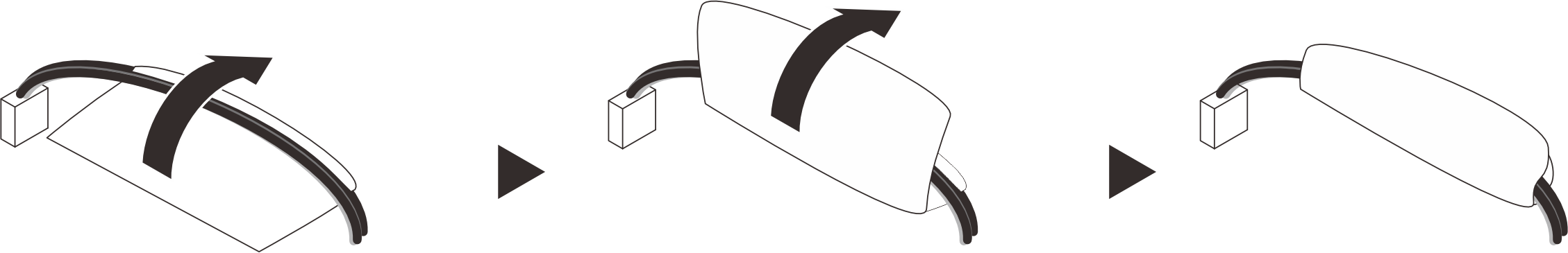

- มีป้ายติดอยู่บนสายบริดจ์พัดลมและสายโมดูลพัดลม ก่อนเดินสาย ให้ม้วนป้ายรอบสายจนสุดรูปที่ 2. การม้วนป้ายรอบสาย

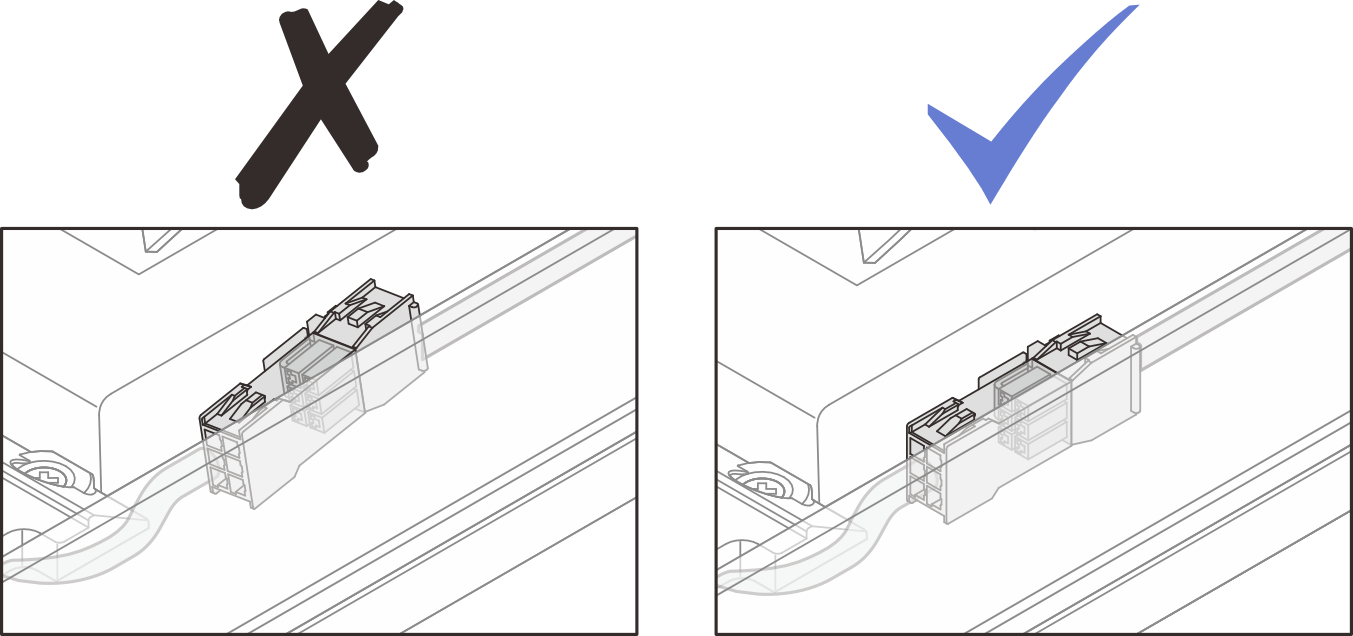

- กดสายที่มีฉลากม้วนลงในช่องเสียบสายบนฝาครอบด้านบนตามภาพ ตรวจสอบให้แน่ใจว่าสายของโมดูลพัดลม 1 ยึดแน่นระหว่างโฟมและตัวเครื่องรูปที่ 3. การเดินสายพัดลม
หมายเหตุตรวจสอบให้แน่ใจว่าได้กดขั้วต่อลงในช่องเสียบเพื่อหลีกเลี่ยงการรบกวนฝาครอบพัดลม
