Disposición de los cables del puente del ventilador y el módulo de ventilador de nodo
Siga las instrucciones que aparecen en esta sección para aprender a establecer la disposición de los cables para el módulo de ventilador y el cable del puente del ventilador en el nodo.
Nota
Los puntos que sobresalen entre la ranura del cable están diseñados como puntos de alineación para la disposición de los cables. Disponga el conector más cerca y orientado hacia el punto que sobresale, tal como se muestra en la ilustración, de modo que el cable se pueda plegar para facilitar su disposición.

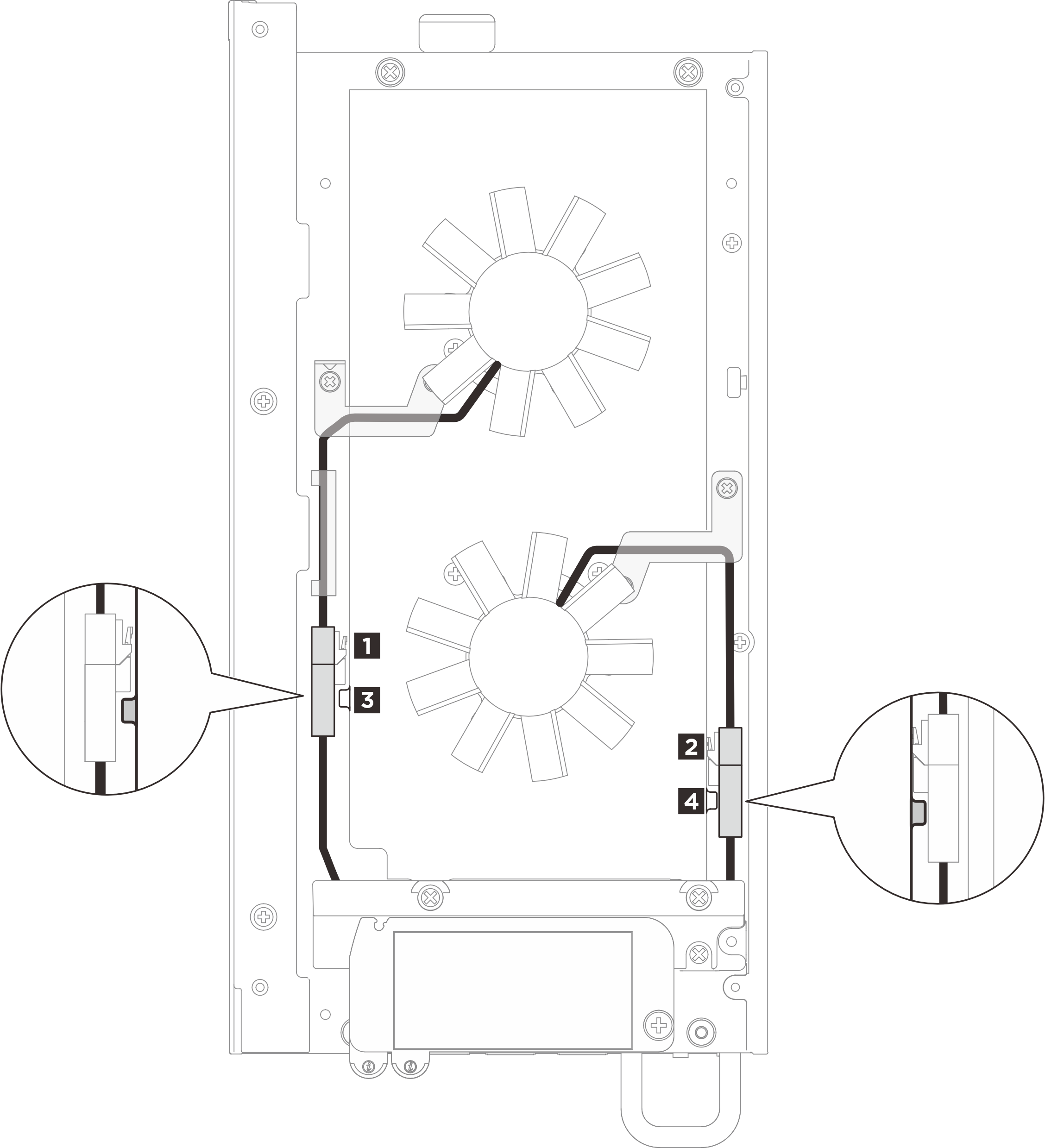

Figura 1. Disposición de los cables del módulo de ventilador y el cable del puente del ventilador
| Cable | Desde | Hasta | Longitud del cable |
| 1 | Módulo de ventilador 1 | 3 Cable del puente del ventilador 1 | 75 milímetros |
| 2 | Módulo de ventilador 2 | 4 Cable del puente del ventilador 2 | 75 milímetros |
Siga este procedimiento para disponer los cables adecuadamente:

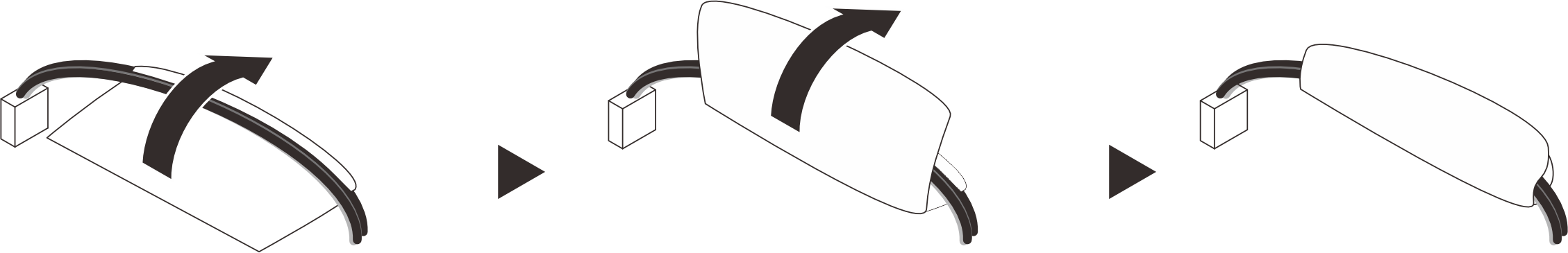

- Hay etiquetas adheridas a los cables del puente del ventilador y a los cables del módulo del ventilador. Antes de disponer los cables, pase la etiqueta alrededor del cable por completo.Figura 2. Etiqueta alrededor del cable

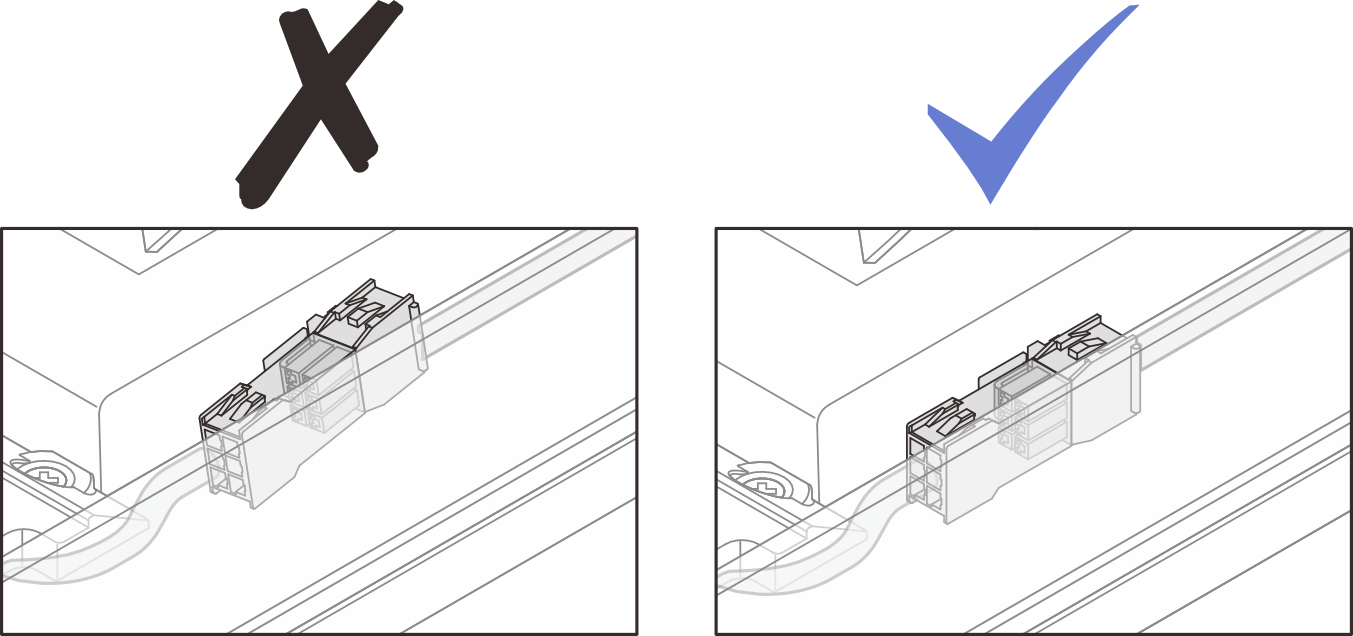

- Presione los cables con etiquetas enrolladas en la ranura para cables de la cubierta superior, tal como se muestra. Asegúrese de que el cable del módulo del ventilador 1 esté fijado entre la espuma y el chasis.Figura 3. Disposición de los cables del ventilador
NotaAsegúrese de presionar los conectores en la ranura para evitar que interfieran con la cubierta del ventilador.
