Kabelführung für Knoten-Lüftermodul- und Lüfterüberbrückungskabel
In diesem Abschnitt erfahren Sie, wie die Kabelführung für das Lüftermodul- und Lüfterüberbrückungskabel auf dem Knoten funktioniert.
Anmerkung
Die überstehenden Punkte zwischen den Kabelschlitzen dienen als Ausrichtungspunkte für die Kabelführung. Führen Sie den Steckverbinder wie abgebildet näher und ausgerichtet zum überstehenden Punkt, damit das Kabel für eine einfachere Kabelführung gefaltet werden kann.

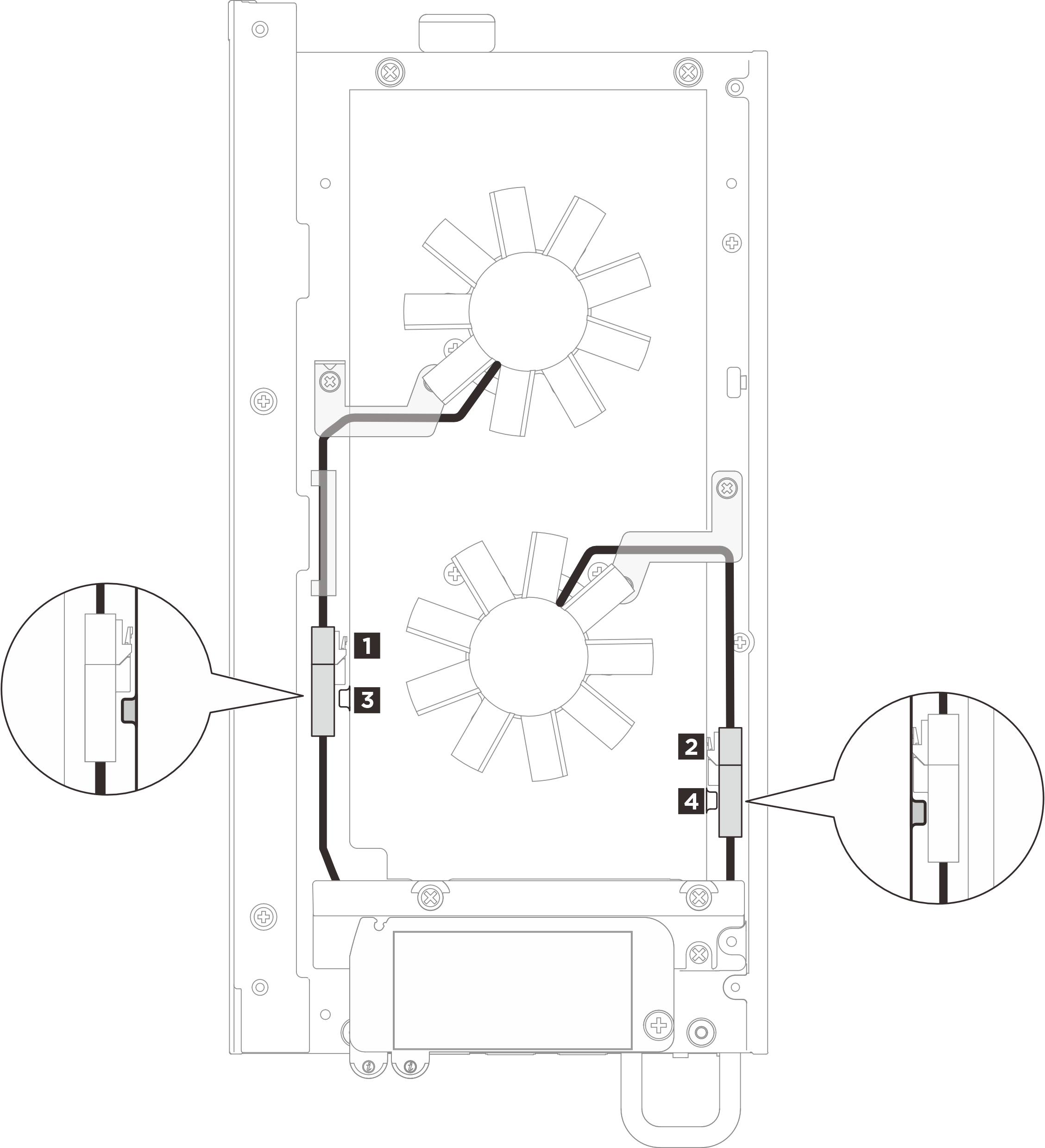

Abbildung 1. Kabelführung für Lüftermodul- und Lüfterüberbrückungskabel
| Kabel | Von | Bis | Kabellänge |
| 1 | Lüftermodul 1 | 3 Lüfterüberbrückungskabel 1 | 75 mm |
| 2 | Lüftermodul 2 | 4 Lüfterüberbrückungskabel 2 | 75 mm |
Gehen Sie wie folgt vor, um die Kabel ordnungsgemäß zu verlegen:
- An den Lüfterüberbrückungskabel und den Kabeln des Lüftermoduls sind Etiketten angebracht. Rollen Sie vor dem Verlegen der Kabel das Etikett vollständig um das Kabel.Abbildung 2. Rollen des Etiketts um das Kabel
- Drücken Sie die Kabel mit den aufgerollten Etiketten wie dargestellt in den Kabelschlitz an der oberen Abdeckung. Stellen Sie sicher, dass das Kabel des Lüftermoduls 1 zwischen dem Schaumstoff und dem Gehäuse befestigt ist.Abbildung 3. Lüfterkabelführung
AnmerkungAchten Sie darauf, die Anschlüsse in den Steckplatz zu drücken, um die Lüfterabdeckung nicht zu beeinträchtigen.
