節點風扇模組和風扇橋接纜線佈線

請依照本節中的指示，瞭解如何為節點上的風扇模組和風扇橋接纜線進行纜線佈線。

註
纜線插槽之間的突出點是設計做為纜線佈線的對準點之用。如圖所示，將連接器佈線至靠近並面對突出點的位置，使纜線可以摺疊，以便進行纜線佈線。

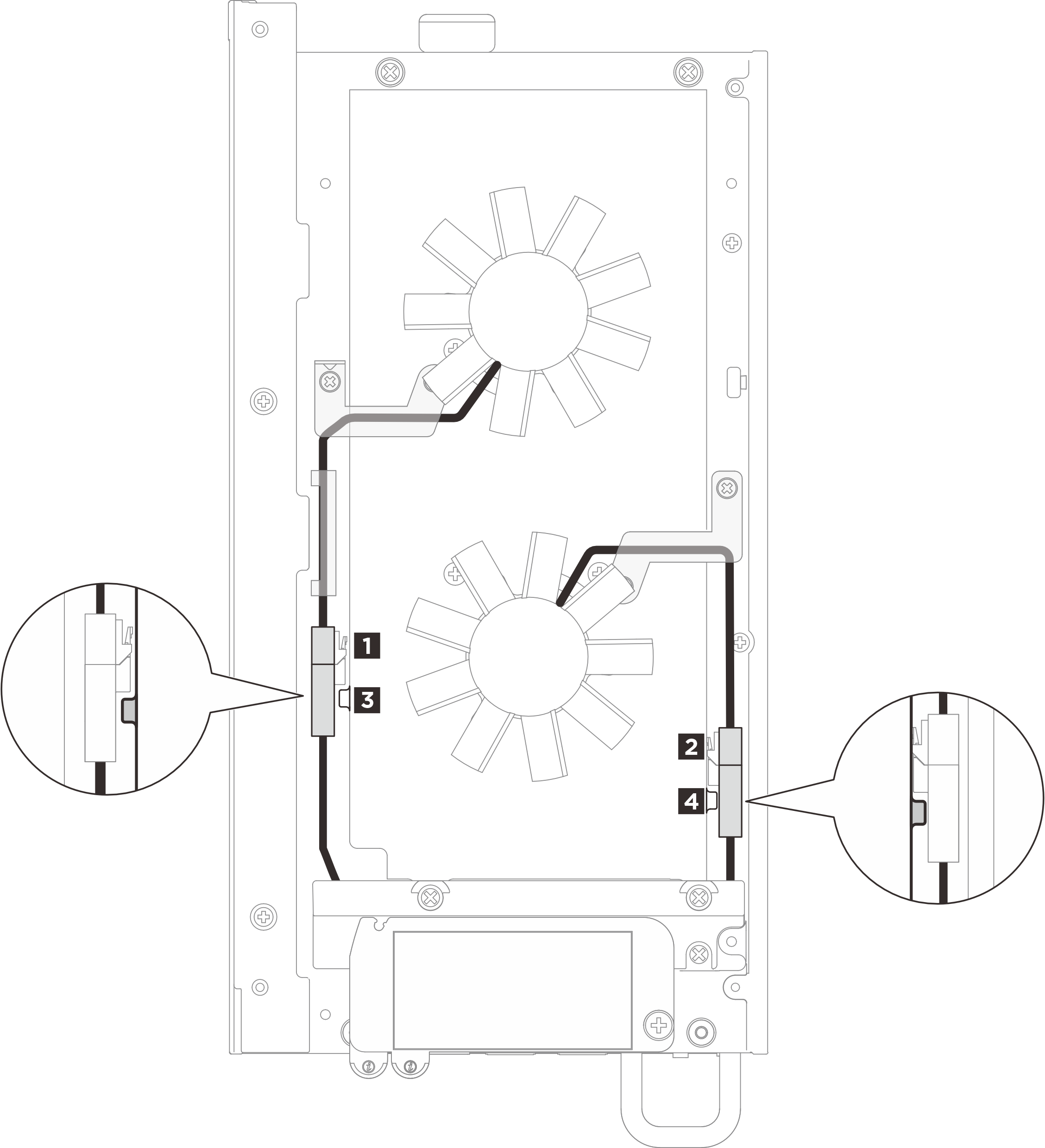

圖 1. 風扇模組和風扇橋接纜線的纜線佈線

纜線從到纜線長度
1風扇模組 13 風扇橋接纜線 175 公釐
2風扇模組 24 風扇橋接纜線 275 公釐
請完成下列程序以適當地佈放纜線：
  1. 風扇橋接纜線和風扇模組纜線上貼有標籤。進行纜線佈線之前，請先將標籤捲繞在纜線上。
    圖 2. 將標籤捲繞在纜線上

  2. 如圖所示，將帶有捲繞標籤的纜線壓入上蓋上的纜線插槽中。確保風扇模組 1 的纜線固定在泡棉和機箱之間。
    圖 3. 風扇纜線佈線

    註
    確保將接頭壓入插槽，以免干擾風扇罩。
