Прокладка кабелей модуля вентилятора узла и моста вентилятора
В этом разделе приведены инструкции по прокладке кабелей модуля вентилятора и моста вентилятора в узле.
Прим.

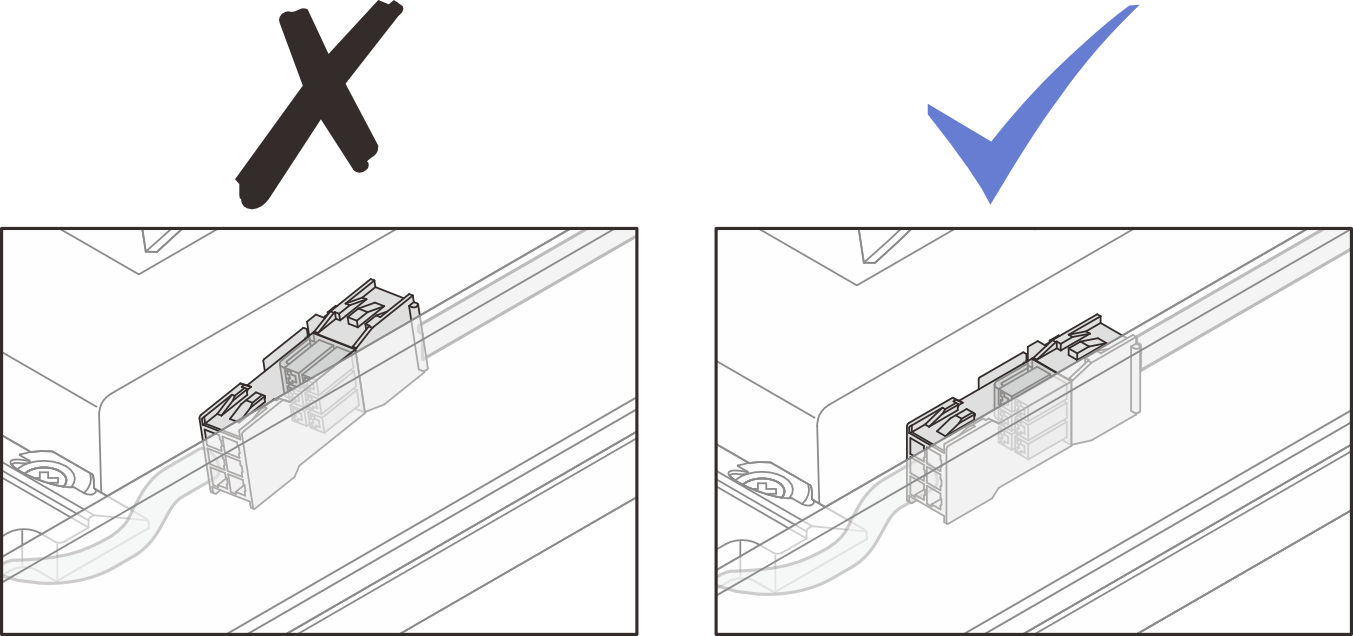

Выступающие точки между кабельными гнездами предназначены для выравнивания кабелей. Расположите разъем ближе и направьте его в сторону выступа, как показано на рисунке, чтобы кабель можно было сложить для удобства прокладки.

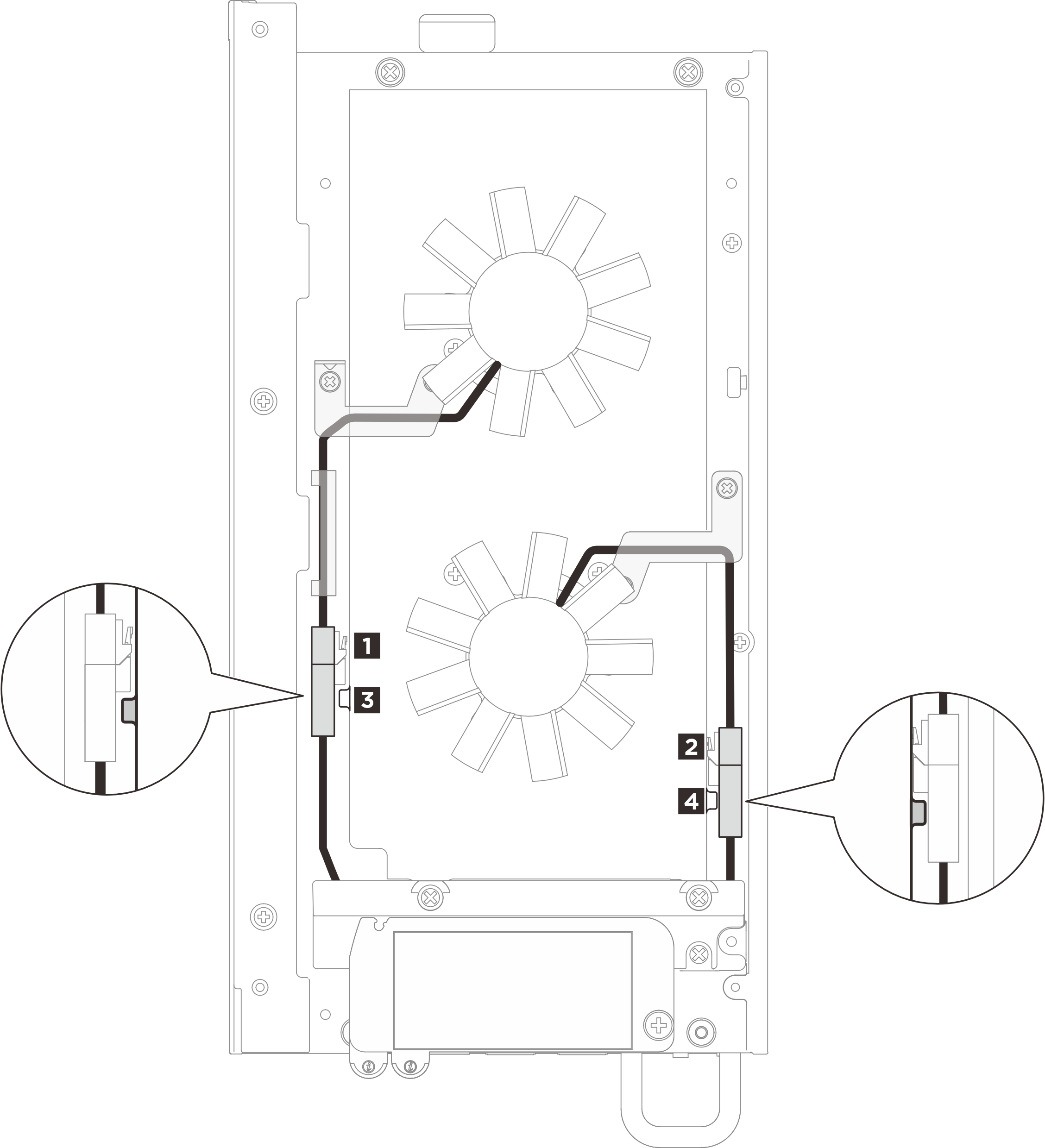

Рис. 1. Прокладка кабелей для модуля вентилятора и моста вентилятора
| Кабель | От | К | Длина кабеля |
| 1 | Модуль вентилятора 1 | 3 Кабель моста вентилятора 1 | 75 мм |
| 2 | Модуль вентилятора 2 | 4 Кабель моста вентилятора 2 | 75 мм |
Выполните следующую процедуру, чтобы правильно проложить кабели.

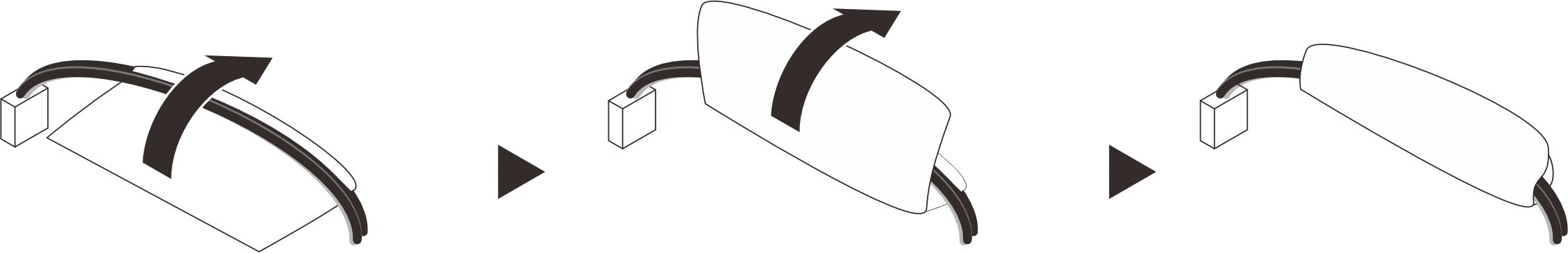

- На кабелях мостов вентиляторов и кабелях модулей вентиляторов есть наклейки. Перед прокладкой кабелей обмотайте наклейку вокруг кабеля по всей длине.Рис. 2. Обмотка наклейки вокруг кабеля

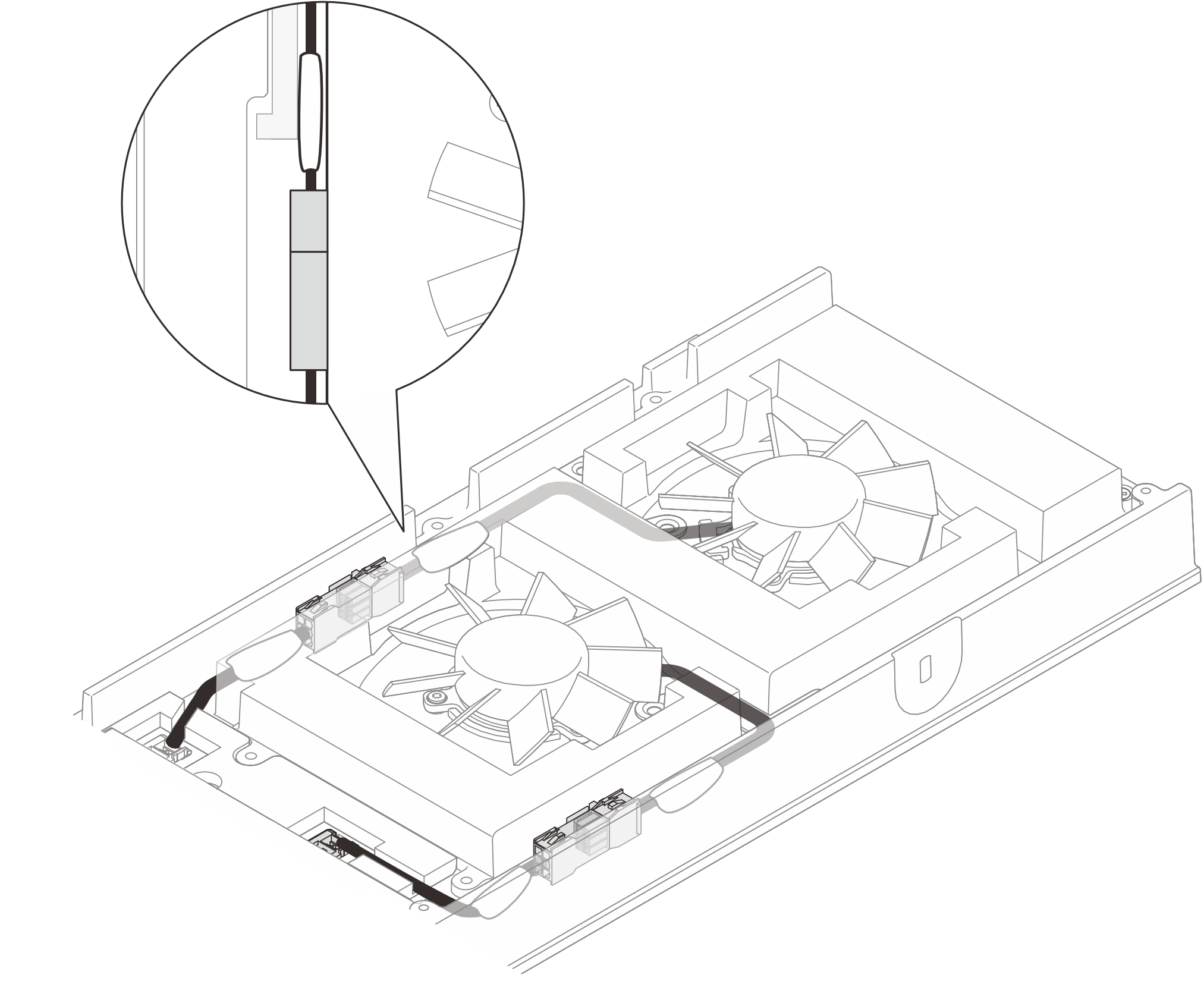

- Вставьте кабели с обмотанными наклейками в гнездо для кабеля на верхнем кожухе, как показано на рисунке. Убедитесь, что кабель модуля вентилятора 1 закреплен между поролоном и рамой.Рис. 3. Прокладка кабелей вентилятора
Прим.Вставьте разъемы в гнездо, чтобы они не мешали кожуху вентилятора.
