Прокладка кабелей модуля вентилятора комплекта расширения
В этом разделе приведены инструкции по прокладке кабелей для нагнетающего вентилятора в комплекте расширения.
Прим.
Подключения между разъемами: 1↔1, 2↔2, 3↔3, ... n↔n
При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью кабельных направляющих или кабельных зажимов.

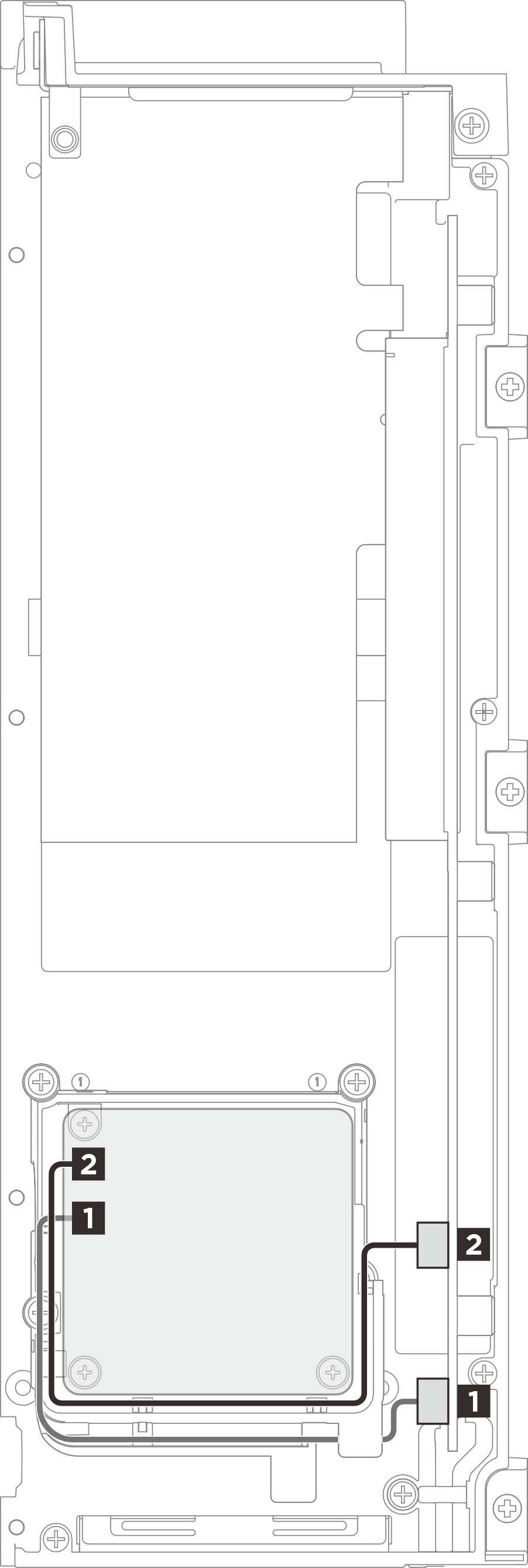

Рис. 1. Прокладка кабелей для модуля вентилятора комплекта расширения
| Кабель | От: вентилятор | К: плата-адаптер Riser PCIe |
| 1 | Вентилятор 5 | Разъем вентилятора 5 |
| 2 | Вентилятор 6 | Разъем вентилятора 6 |
