어댑터 고정 어셈블리 제거

다음 정보를 사용하여 어댑터 고정 어셈블리를 제거하십시오.

이 작업 정보
주의
  1. 안전 점검 목록설치 지침의 안내에 따라 안전하게 작업하십시오.

  2. 작업을 수행하려는 해당 컴퓨팅 노드 전원을 끄십시오.

  3. 섀시에서 컴퓨팅 노드를 제거하십시오. 섀시에서 컴퓨팅 노드 제거의 내용을 참조하십시오.

  4. 베젤이 있는 컴퓨팅 노드가 사용자를 향하도록 컴퓨팅 노드를 평평한 정전기 방지 표면에 조심스럽게 놓으십시오.

  5. T10 Torx 드라이버를 사용할 수 있는지 확인하십시오.

어댑터 고정 어셈블리는 12개의 별도 부품으로 구성되어 있습니다. 선택한 부품만 교체하고 사용하지 않은 부품은 나중에 사용하도록 보관할 수 있습니다.

해당 절차를 보십시오.
  • 설치 및 제거 프로세스에 대한 비디오는 YouTube에서 제공됩니다.

절차

  1. 컴퓨팅 노드를 준비하십시오.
    1. 컴퓨팅 노드 덮개를 제거하십시오. 컴퓨팅 노드 덮개 제거의 내용을 참조하십시오.
    2. 공기 조절 장치를 제거하십시오. 공기 조절 장치 제거의 내용을 참조하십시오.
    3. I/O 확장 어댑터가 있는 경우 시스템 보드에서 이를 제거하십시오. I/O 확장 어댑터 제거의 내용을 참조하십시오.

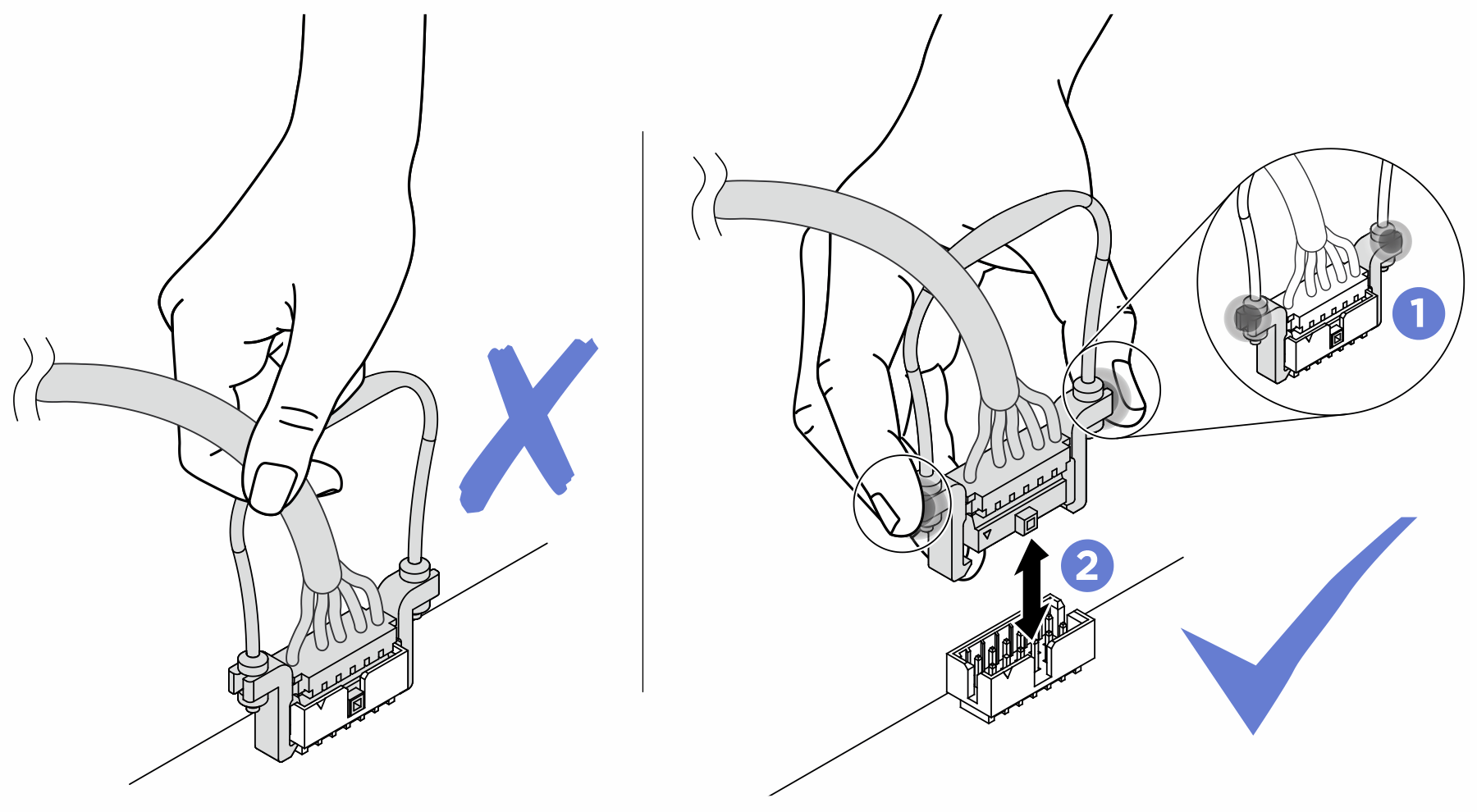

    4. M.2 케이블이 있는 경우 시스템 보드에서 이를 분리하십시오. M.2 백플레인 어셈블리 제거의 2단계를 참조하십시오.
  2. 조심스럽게 컴퓨팅 노드를 측면에 놓고 컴퓨팅 노드가 움직이지 않도록 손잡이의 튀어 나온 부분이 맨 위에 오게 하십시오.
    주의
    컴퓨팅 노드를 측면에 놓고 손잡이의 튀어 나온 부분을 아래쪽에 놓으면 컴퓨팅 노드가 안정되지 않아 넘어질 수 있습니다.
    그림 1. 컴퓨팅 노드 위치 방향
    Compute node positioning direction
  3. T10 Torx 드라이버를 사용하여 어댑터 고정 어셈블리를 고정하는 나사를 제거하십시오. 시스템 보드에서 어댑터 고정 어셈블리를 제거하십시오.
    모든 어댑터 고정 어셈블리 부품이 표시됩니다. 필요한 부품을 교체하고 사용하지 않는 부품은 나중에 사용하도록 보관하십시오.
    그림 2. 어댑터 고정 어셈블리 제거
    Adapter-retention assembly removal
  4. 컴퓨팅 노드를 밑면을 아래로 조심스럽게 돌려 놓으십시오.

완료한 후에

구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
