Systemplatinenbaugruppe zum Recyceln zerlegen

Mithilfe der Informationen in diesem Abschnitt können Sie die Systemplatinenbaugruppe zum Recyceln zerlegen.

Vor dem Zerlegen der Systemplatinenbaugruppe:

  1. Entfernen Sie die Systemplatinenbaugruppe aus dem Server und entfernen Sie die System-E/A-Platine. Siehe Systemplatinenbaugruppe austauschen (nur qualifizierte Kundendiensttechniker).

  2. Beachten Sie die örtlichen Umwelt-, Abfall- oder Entsorgungsvorschriften.

Vorgehensweise

  1. Bestimmen Sie die unten aufgeführten Schrauben und merken Sie sich deren Anzahl. Entfernen Sie die Schrauben, um die Prozessorplatine von der Auflage aus Metall zu entfernen.

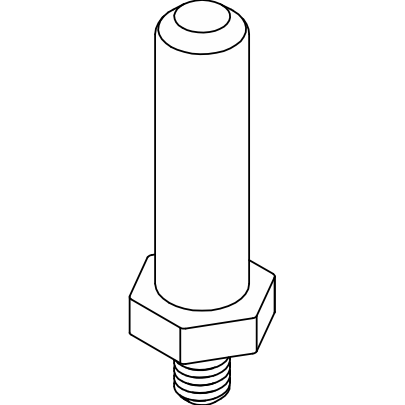

    Tabelle 1. Schrauben- und Werkzeuginformationen
    SchraubentypAnzahlWerkzeugtyp
    18PH2-Schraubendreher
    21
    31
    41
    52Schlitzschraubendreher

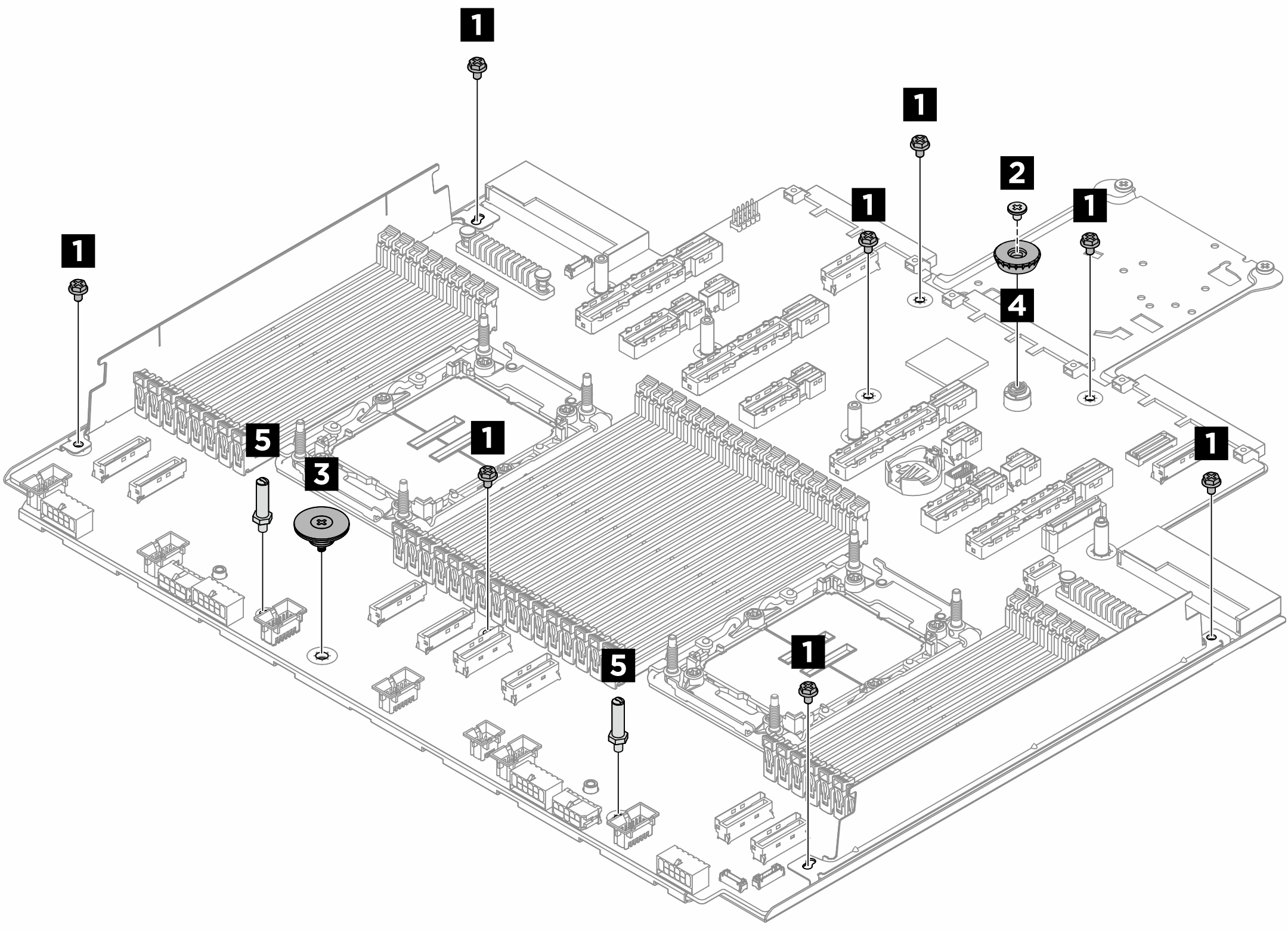

    Abbildung 1. Zerlegen der Systemplatinenbaugruppe

    Loosening system board assembly screws
  2. Entfernen Sie beide Kabelwände 1 2 wie unten abgebildet.

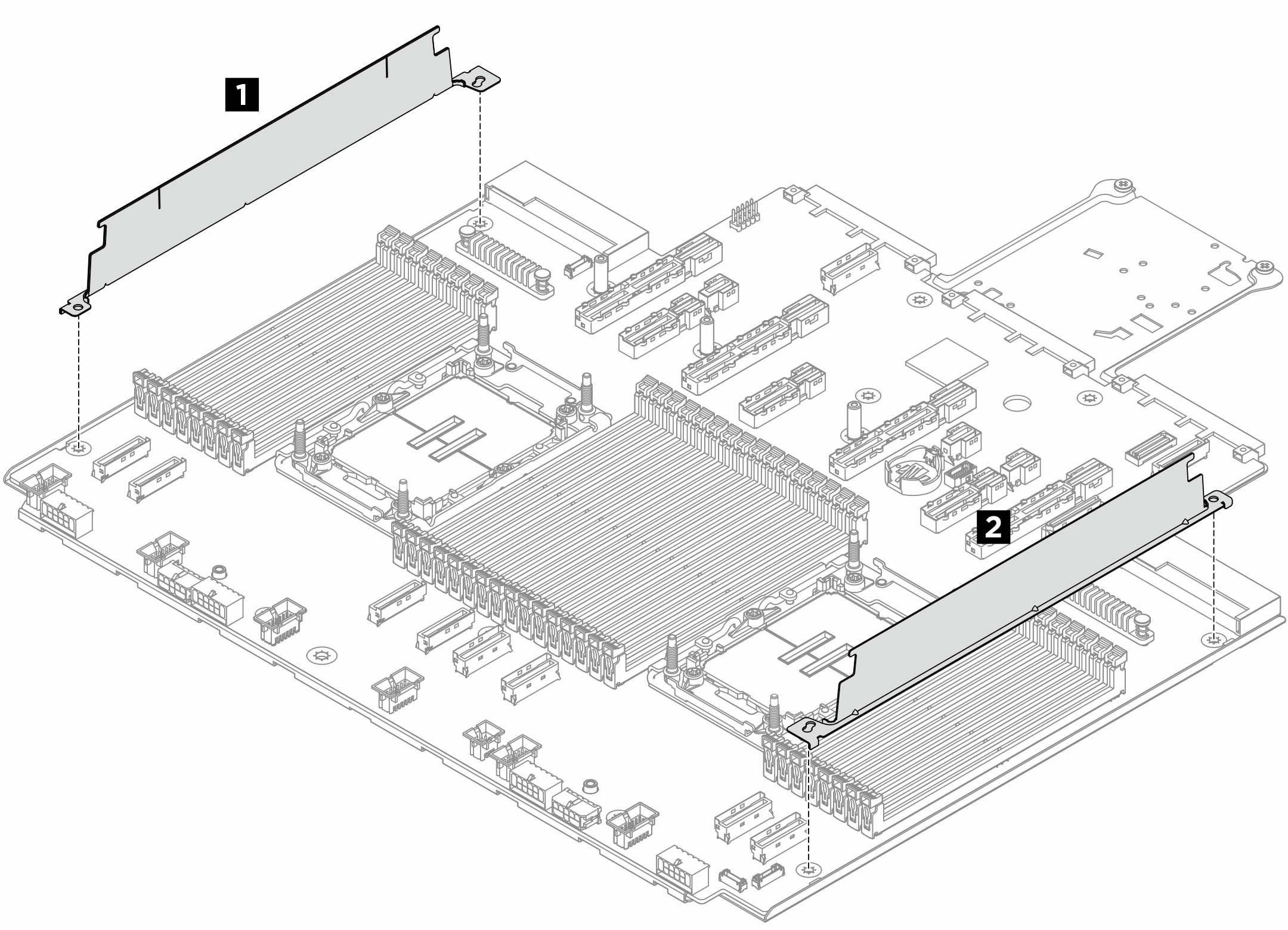

    Abbildung 2. Entfernen der Kabelwände


  3. Entfernen Sie den Prozessor von der Auflage aus Metall.

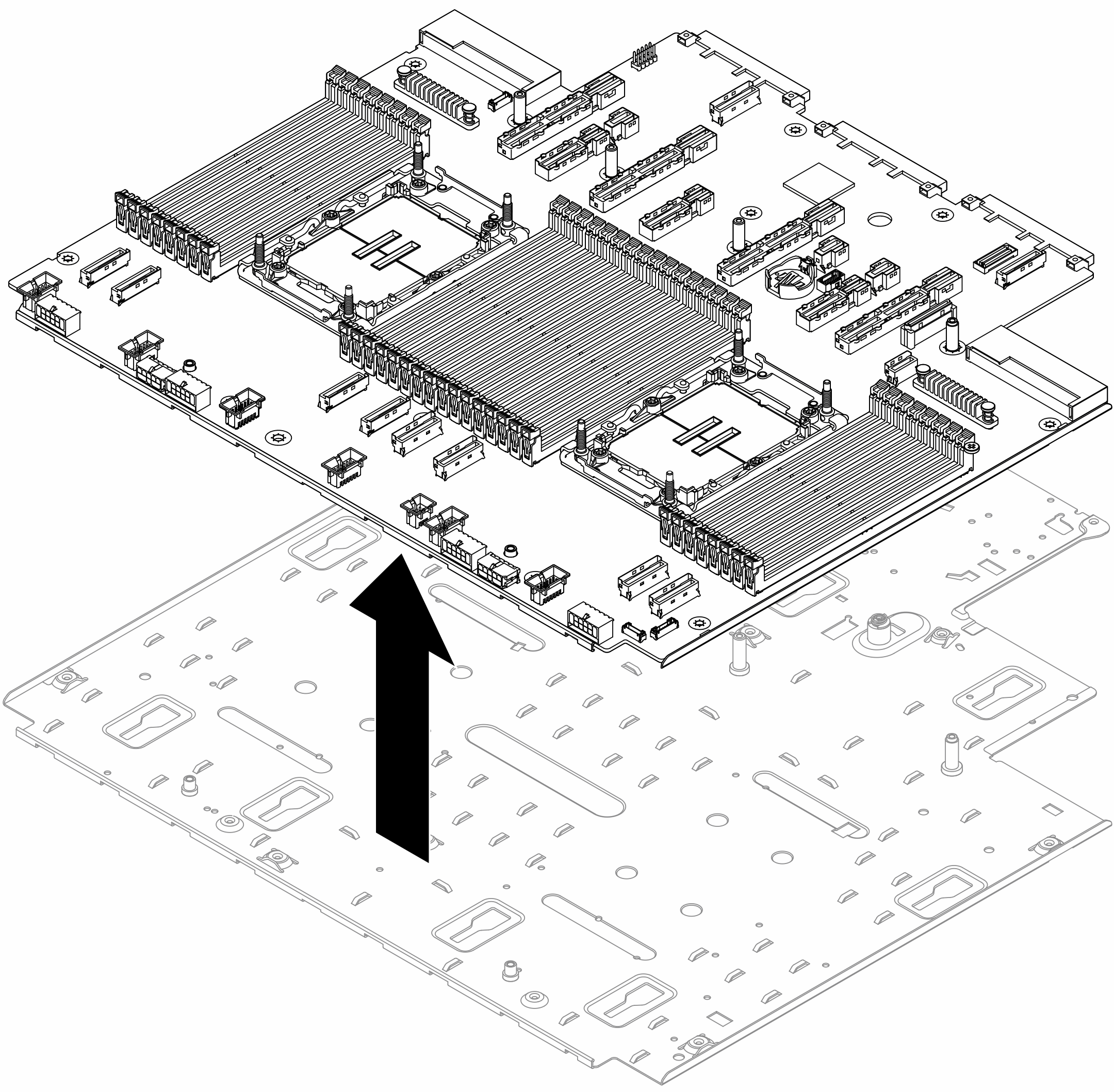

    Abbildung 3. Entfernen der Prozessorplatine

Recyceln Sie die Einheiten nach dem Zerlegen der Systemplatinenbaugruppe gemäß der örtlichen Vorschriften.
