Smontaggio dell'assieme della scheda di sistema per il riciclaggio

Seguire le istruzioni riportate in questa sezione per smontare l'assieme della scheda di sistema prima del riciclaggio.

Prima di smontare l'assieme della scheda di sistema:

  1. Rimuovere l'assieme della scheda di sistema dal server e rimuovere la scheda I/O di sistema. Vedere Sostituzione dell'assieme della scheda di sistema (solo per tecnici qualificati).

  2. Per garantire la conformità, consultare le normative locali per l'ambiente, i rifiuti e lo smaltimento.

Procedura

  1. Identificare le viti elencate di seguito e prestare attenzione alla loro quantità. Rimuovere le viti per separare la scheda del processore dalla piastra di supporto in metallo.
    Tabella 1. Informazioni sulle viti e sullo strumento
    Tipo di viteQuantitàTipo di strumento
    18Cacciavite PH2
    21
    31
    41

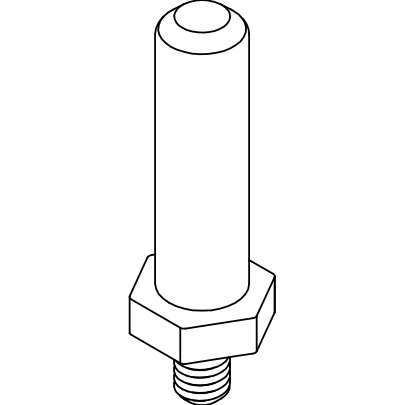

    52Cacciavite a testa piatta

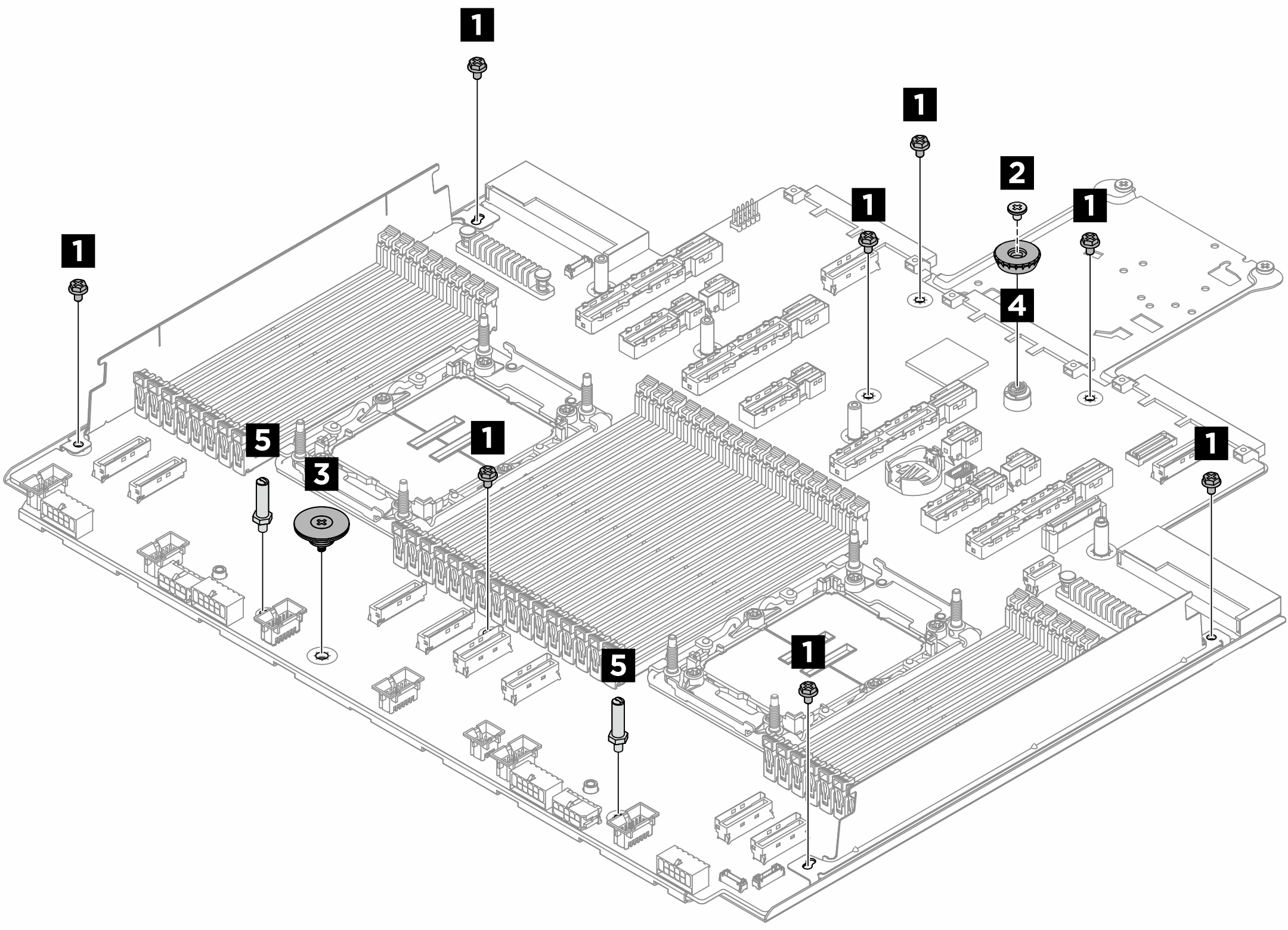

    Figura 1. Smontaggio dell'assieme della scheda di sistema

    Loosening system board assembly screws

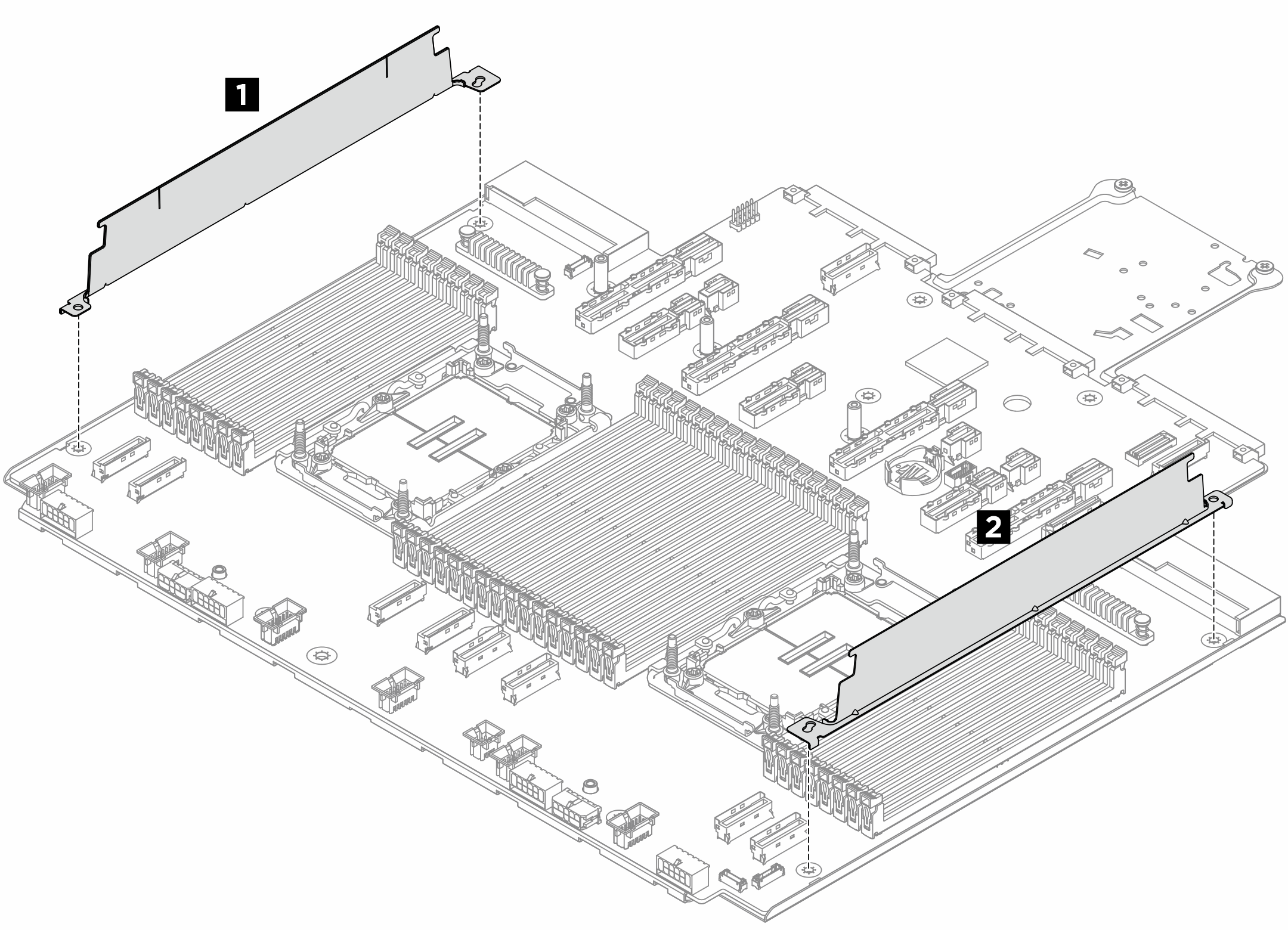

  2. Rimuovere entrambe le pareti dei cavi 1 2 come illustrato di seguito.
    Figura 2. Rimozione delle pareti dei cavi

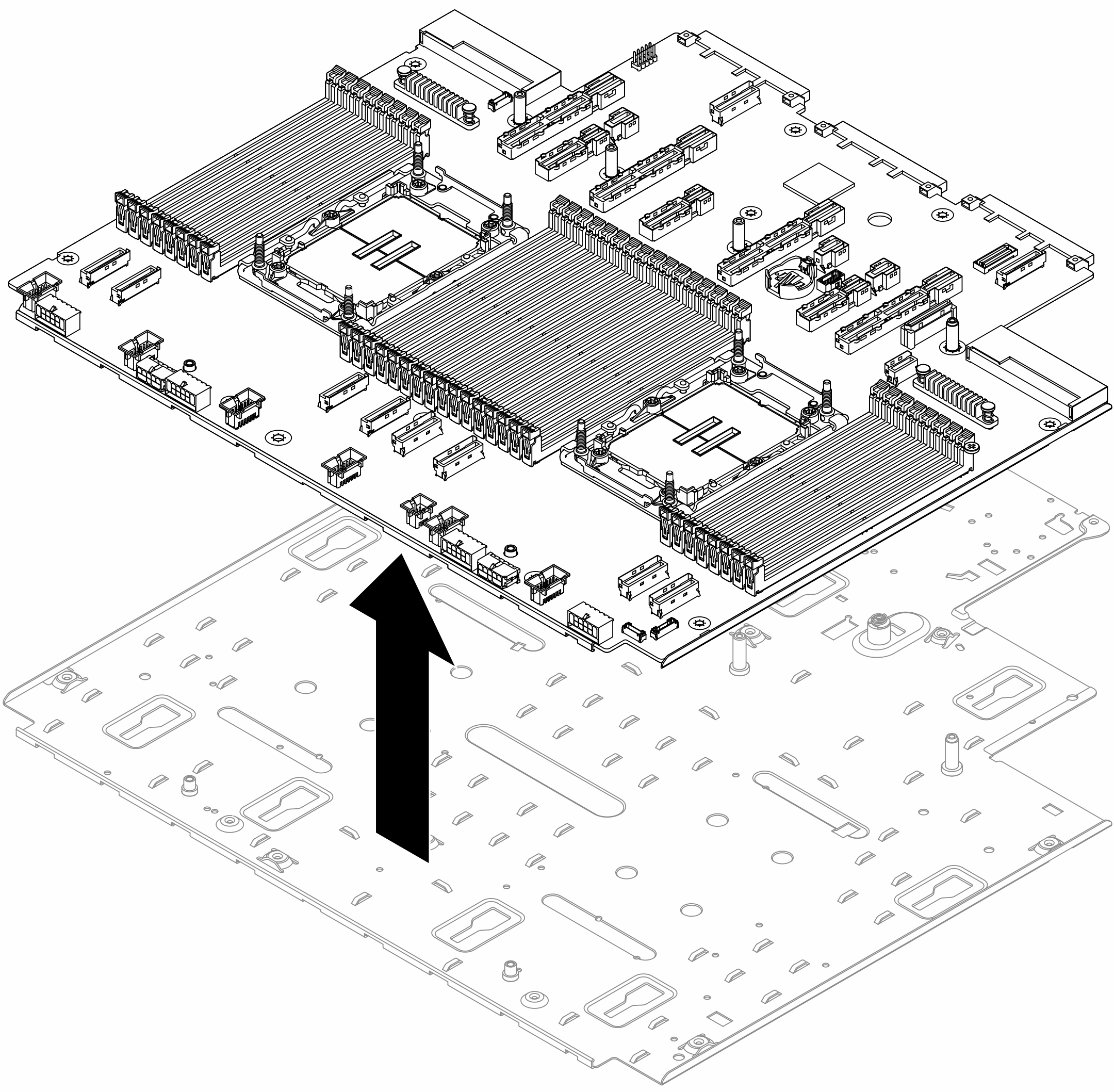

  3. Separare la scheda del processore dalla piastra di supporto in metallo.
    Figura 3. Separazione della scheda del processore

Dopo aver smontato l'assieme della scheda di sistema, riciclare le unità rispettando le normative locali.
