Разборка блока материнской платы для утилизации

В этом разделе приведены инструкции по разборке блока материнской платы перед утилизацией.

Перед разборкой блока материнской платы выполните указанные ниже действия.

  1. Снимите блок материнской платы с сервера и снимите системную плату ввода-вывода. См. раздел Замена блока материнской платы (только для квалифицированных специалистов).

  2. Обратитесь к местным нормам по защите окружающей среды, выбрасыванию отходов и утилизации, чтобы обеспечить соответствие требованиям.

Процедура

  1. Найдите перечисленные ниже винты и обратите внимание на их количество. Открутите винты, чтобы снять процессорную плату с несущего металлического листа.
    Табл. 1. Информация о винтах и инструменте
    Тип винтаКоличествоТип инструмента
    18Отвертка PH2
    21
    31
    41

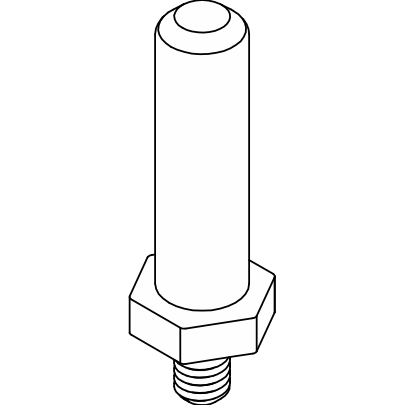

    52Отвертка с плоским лезвием

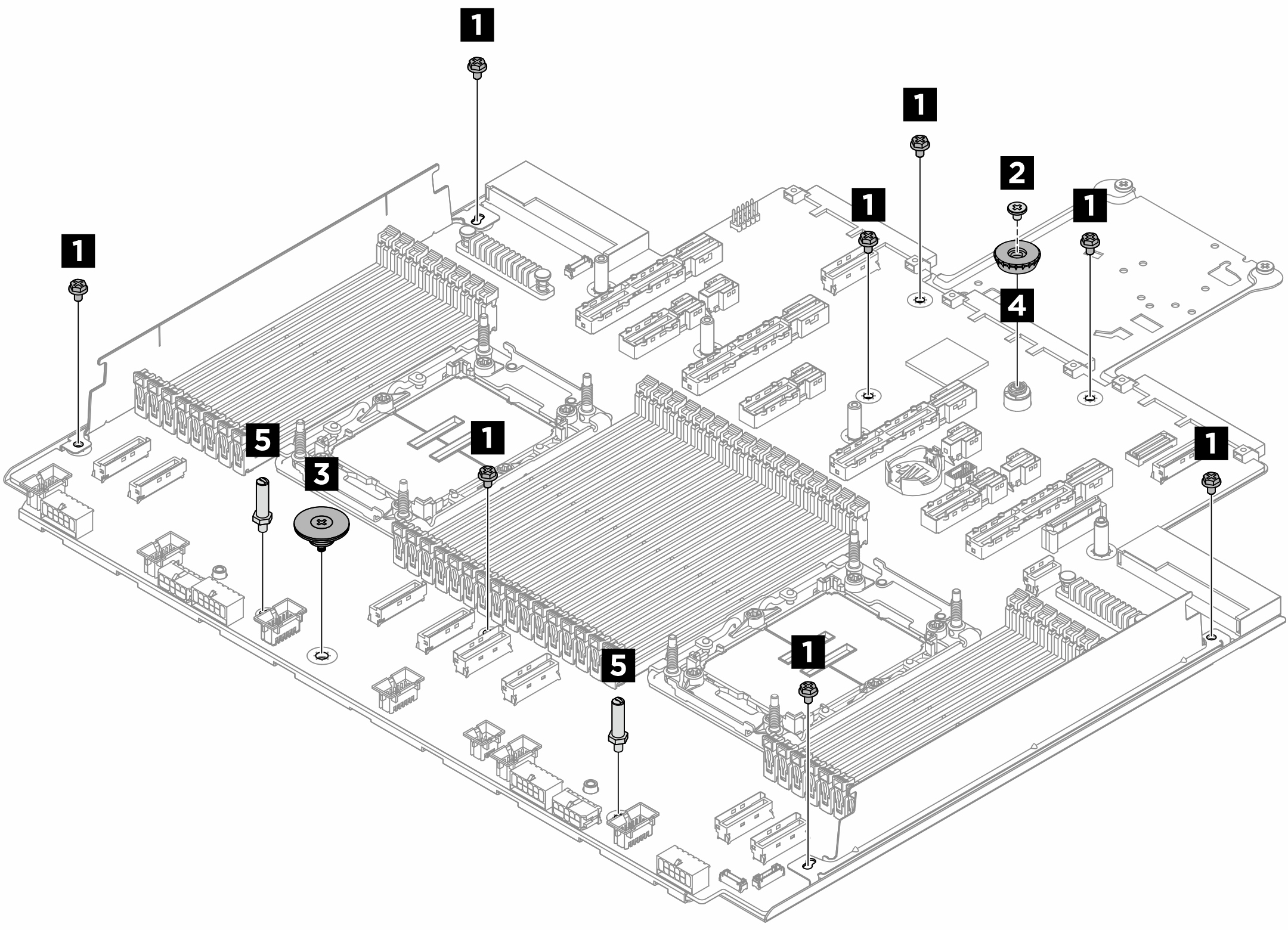

    Рис. 1. Разборка блока материнской платы

    Loosening system board assembly screws

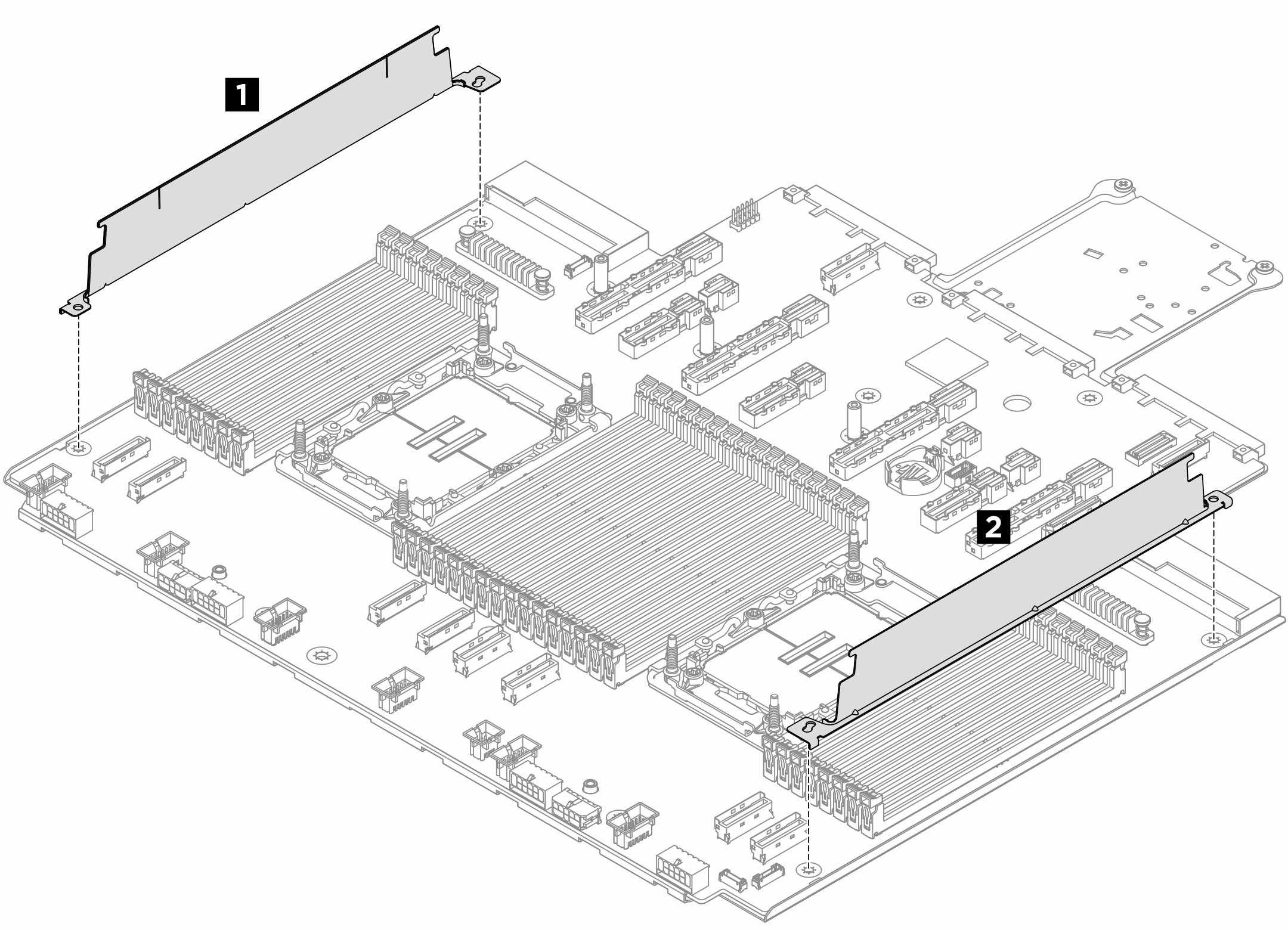

  2. Снимите обе стенки для кабелей 1 2, как показано на рисунке ниже.
    Рис. 2. Снятие стенок для кабелей

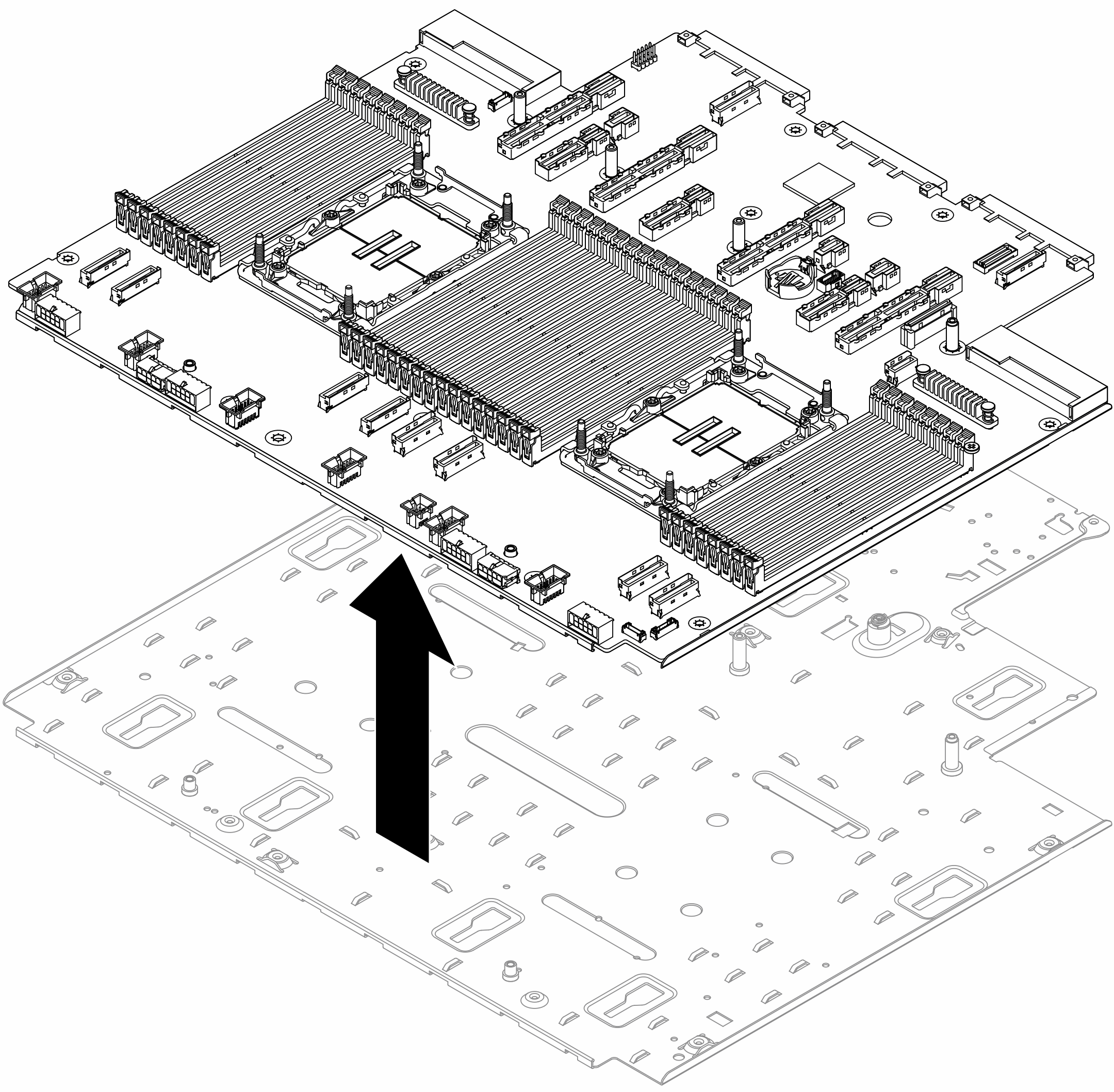

  3. Снимите процессорную плату с несущего металлического листа.
    Рис. 3. Снятие процессорной платы

После разборки блока материнской платы утилизируйте модули в соответствии с местными правилами.
