Desensamblaje del conjunto de la placa del sistema para el reciclaje
Siga las instrucciones de esta sección para desensamblar el conjunto de la placa del sistema antes de reciclar.
Antes de desensamblar el conjunto de la placa del sistema:
Quite el ensamblaje de la placa del sistema del servidor y quite la placa de E/S del sistema. Consulte Sustitución del conjunto de la placa del sistema (solo un técnico de servicio especializado).
Consulte los reglamentos locales, de desechos o de eliminación para asegurar el cumplimiento.
Procedimiento
- Identifique los tornillos que se indican a continuación y preste atención a la cantidad. Quite los tornillos para separar la placa del procesador de la chapa metálica de soporte.

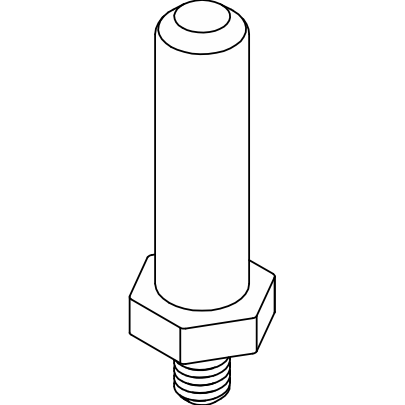

Tabla 1. Información sobre tornillos y herramientas Tipo de tornillo Cantidad Tipo de herramienta 1
8 Destornillador PH2 2
1 3
1 4
1 5

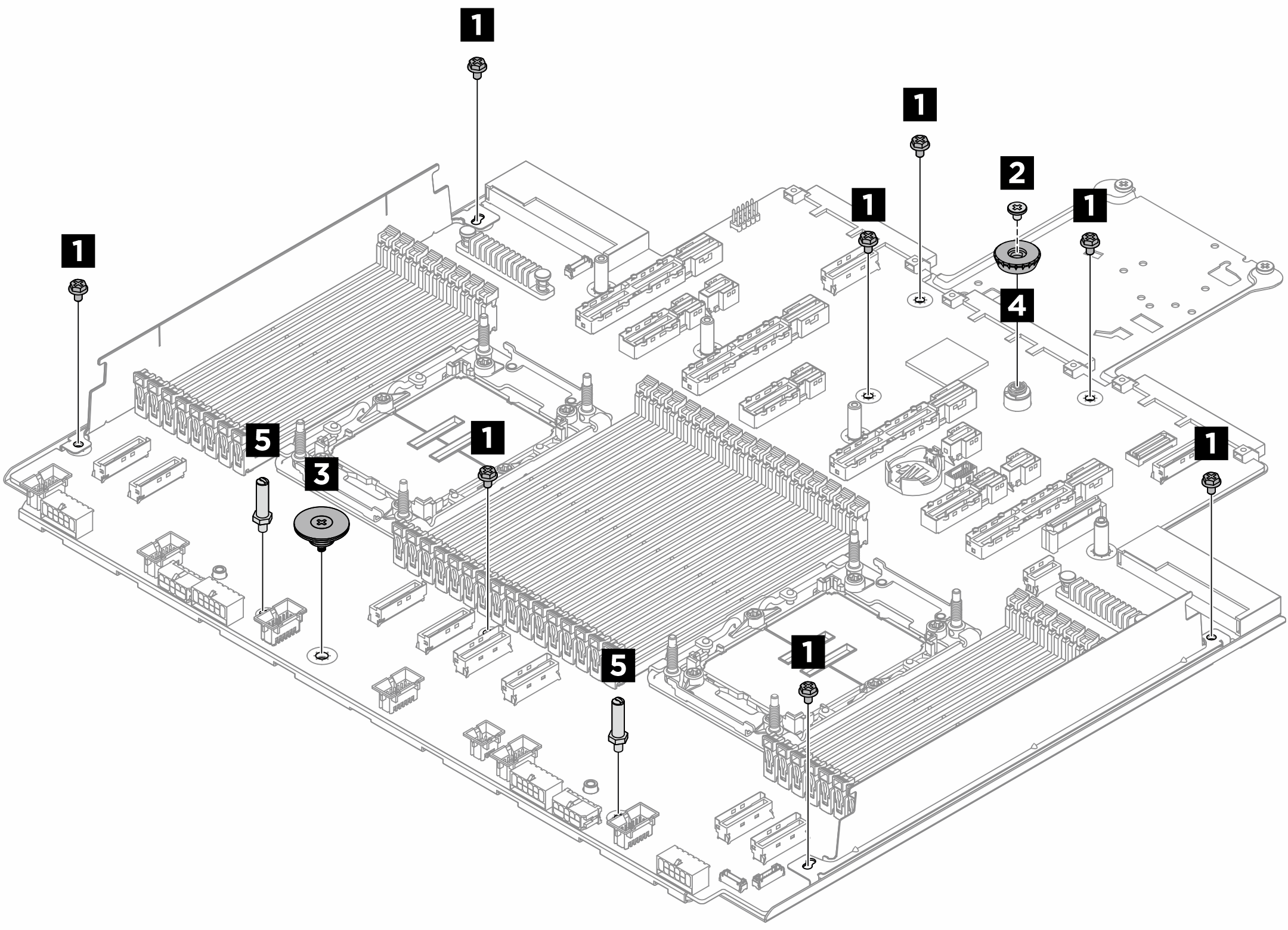

2 Destornillador de punta plana Figura 1. Desensamblaje del conjunto de la placa del sistema

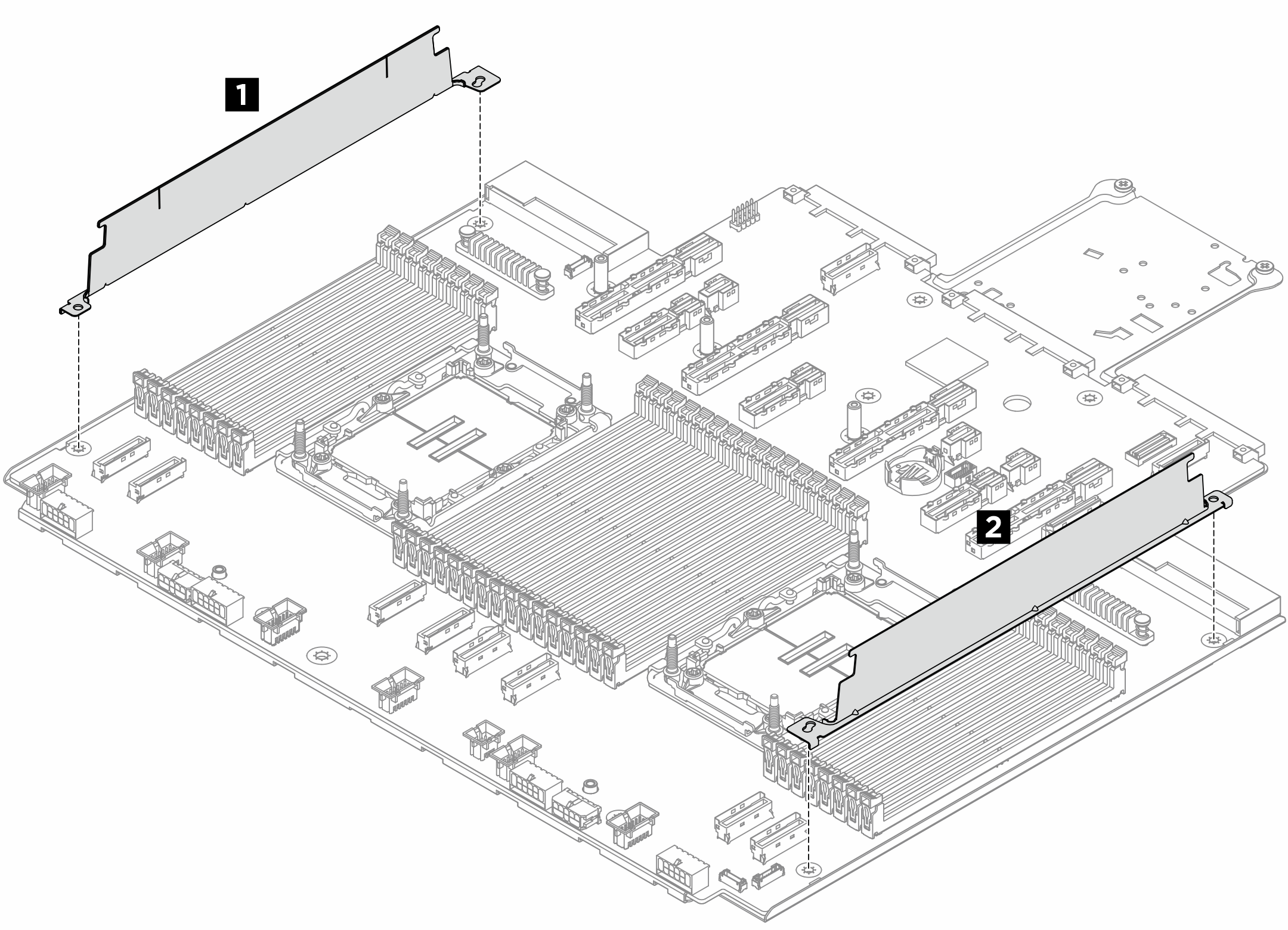

- Quite ambas paredes para cables 1 2 tal como se muestra a continuación.Figura 2. Extracción de paredes para cables

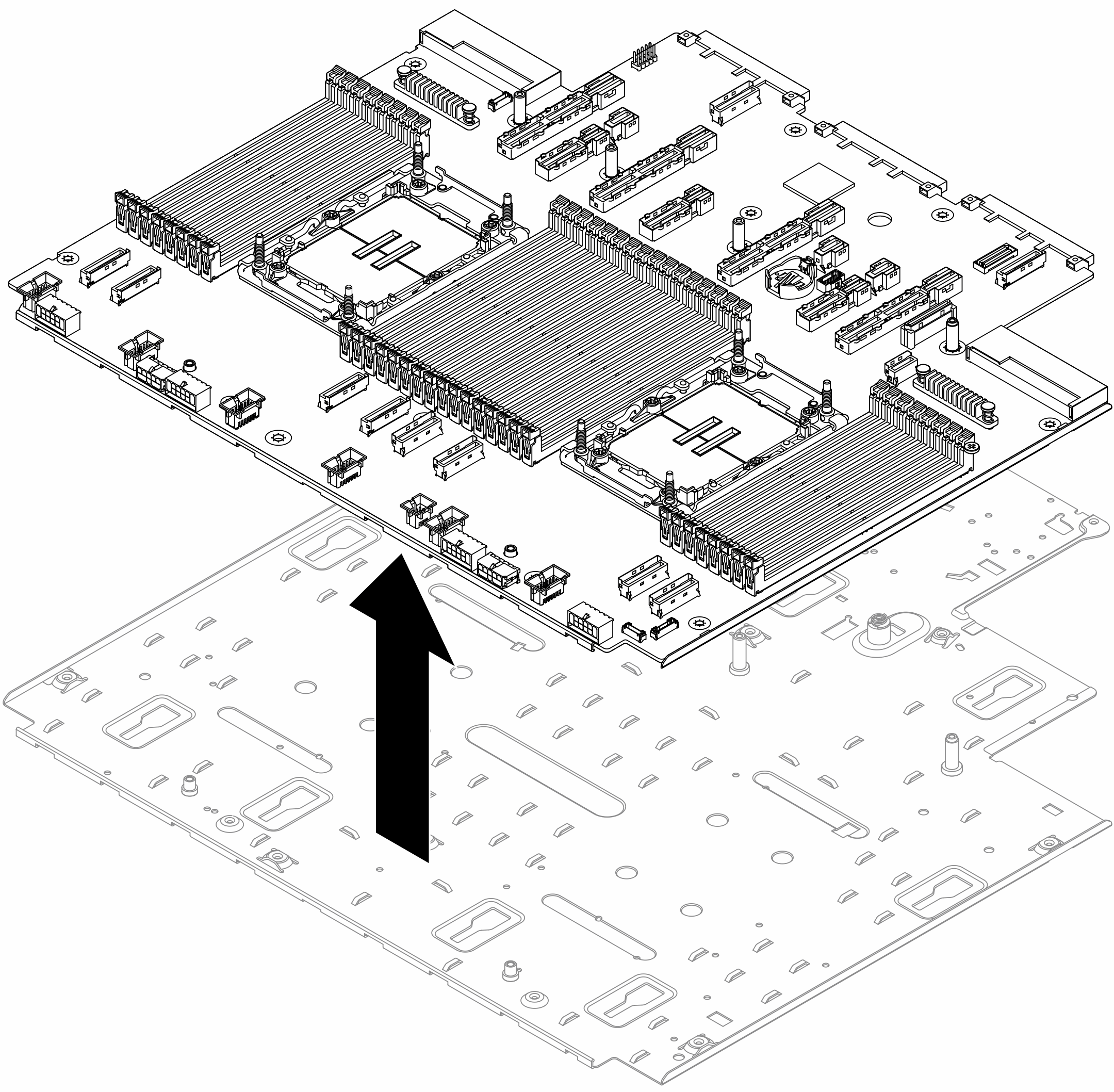

- Separe la placa del procesador de la chapa metálica de soporte.Figura 3. Separación de la placa del procesador
Después de desensamblar el conjunto de la placa del sistema, recicle las unidades según lo estipulado en la normativa local.
