Desensamblaje del conjunto de la placa del sistema para Compute Complex Neptune Core Module
Siga las instrucciones de esta sección para desensamblar el conjunto de la placa del sistema para Compute Complex Neptune Core Module antes de reciclar.
Antes de desensamblar el conjunto de la placa del sistema:
Quite el conjunto de la placa del sistema del servidor. Consulte Extracción de un procesador y disipador de calor.
Consulte los reglamentos locales, de desechos o de eliminación para asegurar el cumplimiento.
Procedimiento
- Identifique los tornillos que se indican a continuación y preste atención a la cantidad. Quite los tornillos para separar la placa del procesador de la chapa metálica de soporte.

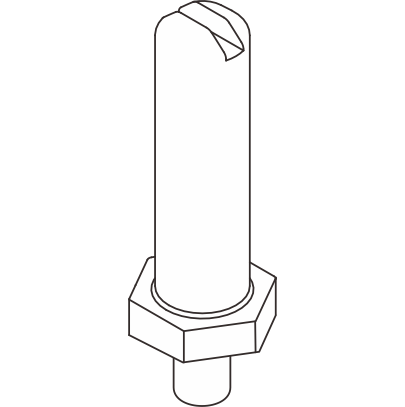

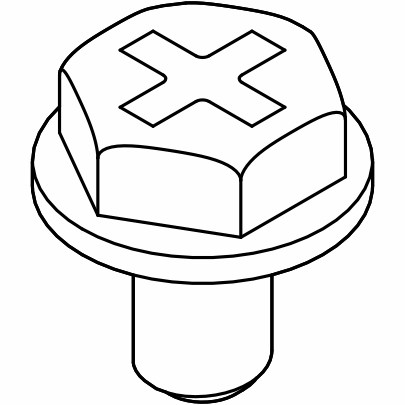

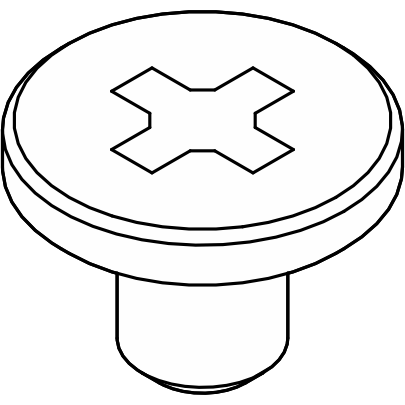

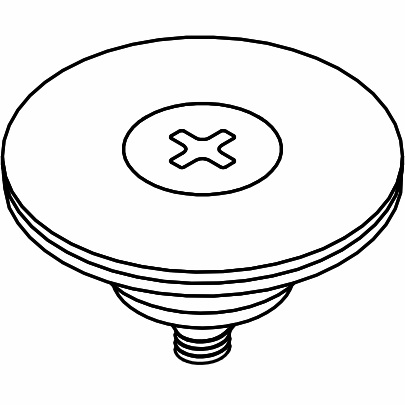

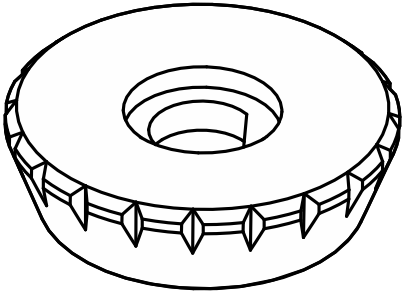

Tabla 1. Información sobre tornillos y herramientas Tipo de tornillo Cantidad Tipo de herramienta 1
4 Destornillador Phillips n.° 2 2
1 3
1 4
1 5

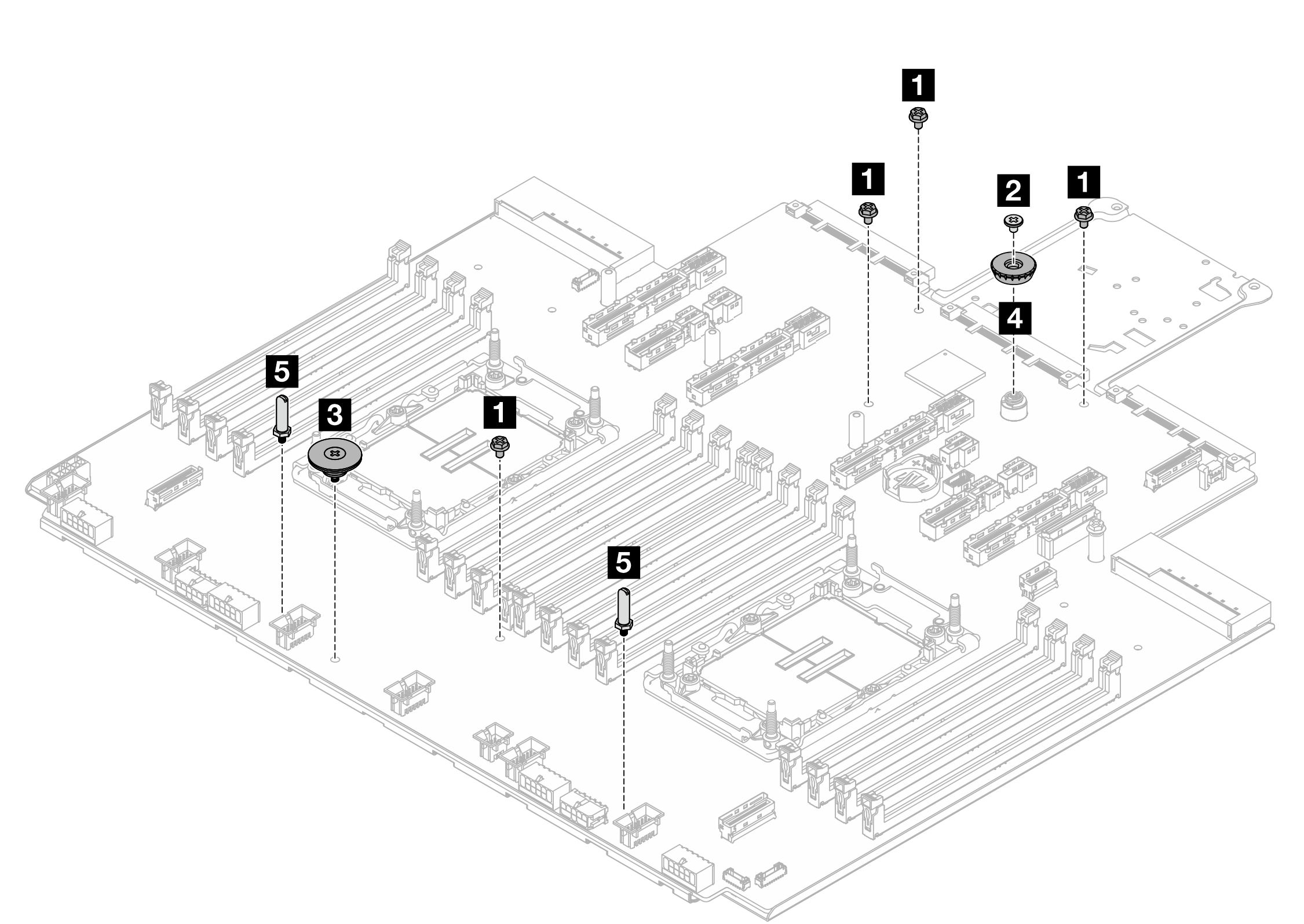

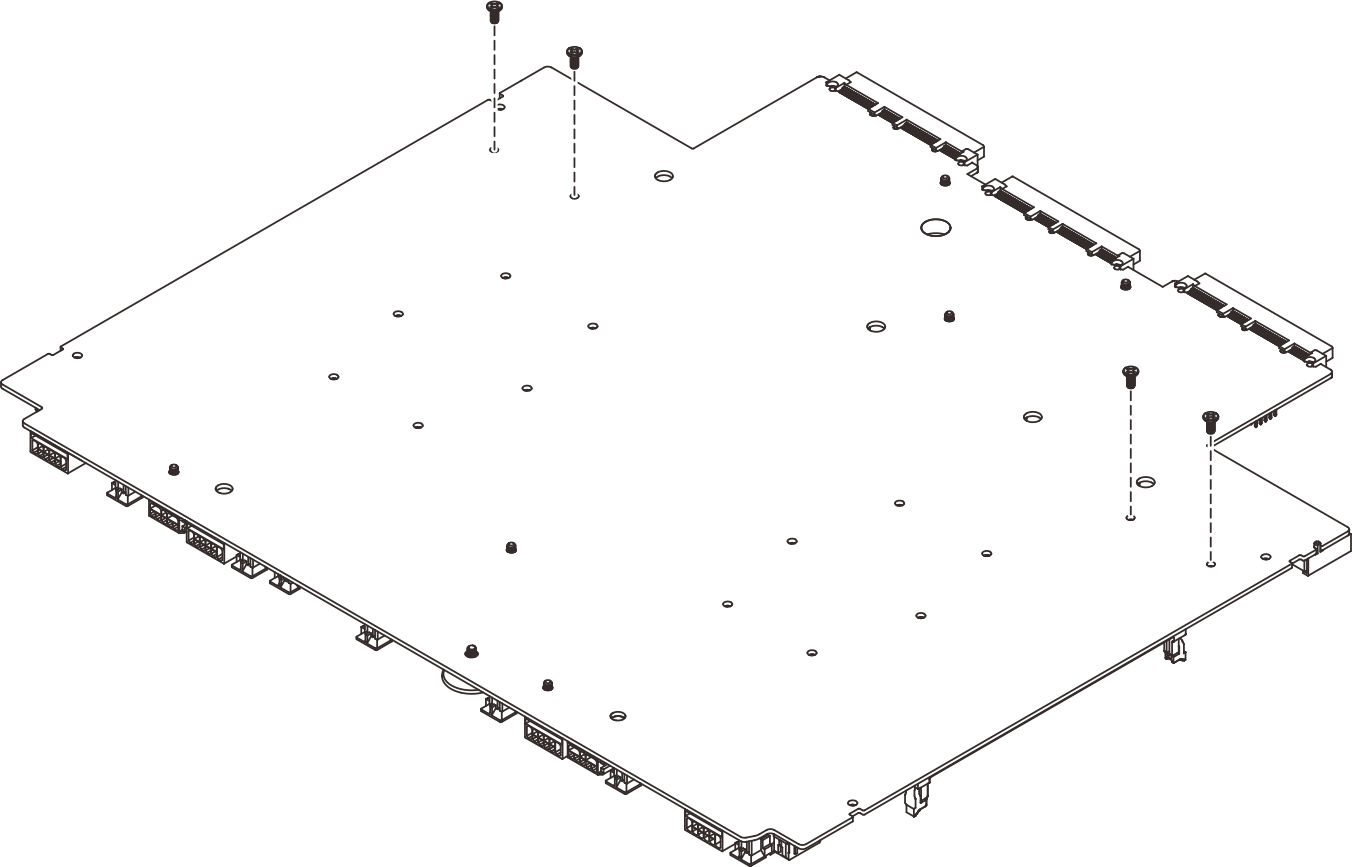

2 Figura 1. Desensamblaje del conjunto de la placa del sistema
- Separe la placa del procesador de la chapa metálica de soporte.Figura 2. Separación de la placa del procesador
- Identifique el tornillo que se enumera a continuación y preste atención a la cantidad. Coloque la placa del procesador al revés y quite los tornillos para separar la placa de frío del VR de la placa del procesador.

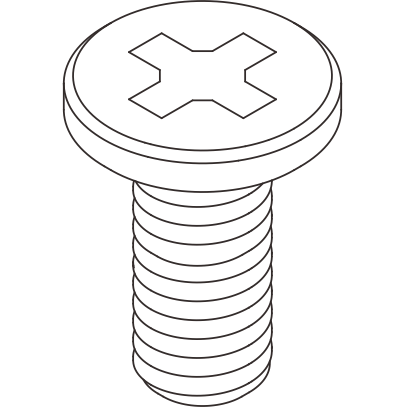

Tabla 2. Información sobre tornillos y herramientas Tipo de tornillo Cantidad Tipo de herramienta 1
4 Destornillador Phillips n.° 2 Figura 3. Desensamblaje de las placas de frío del VR

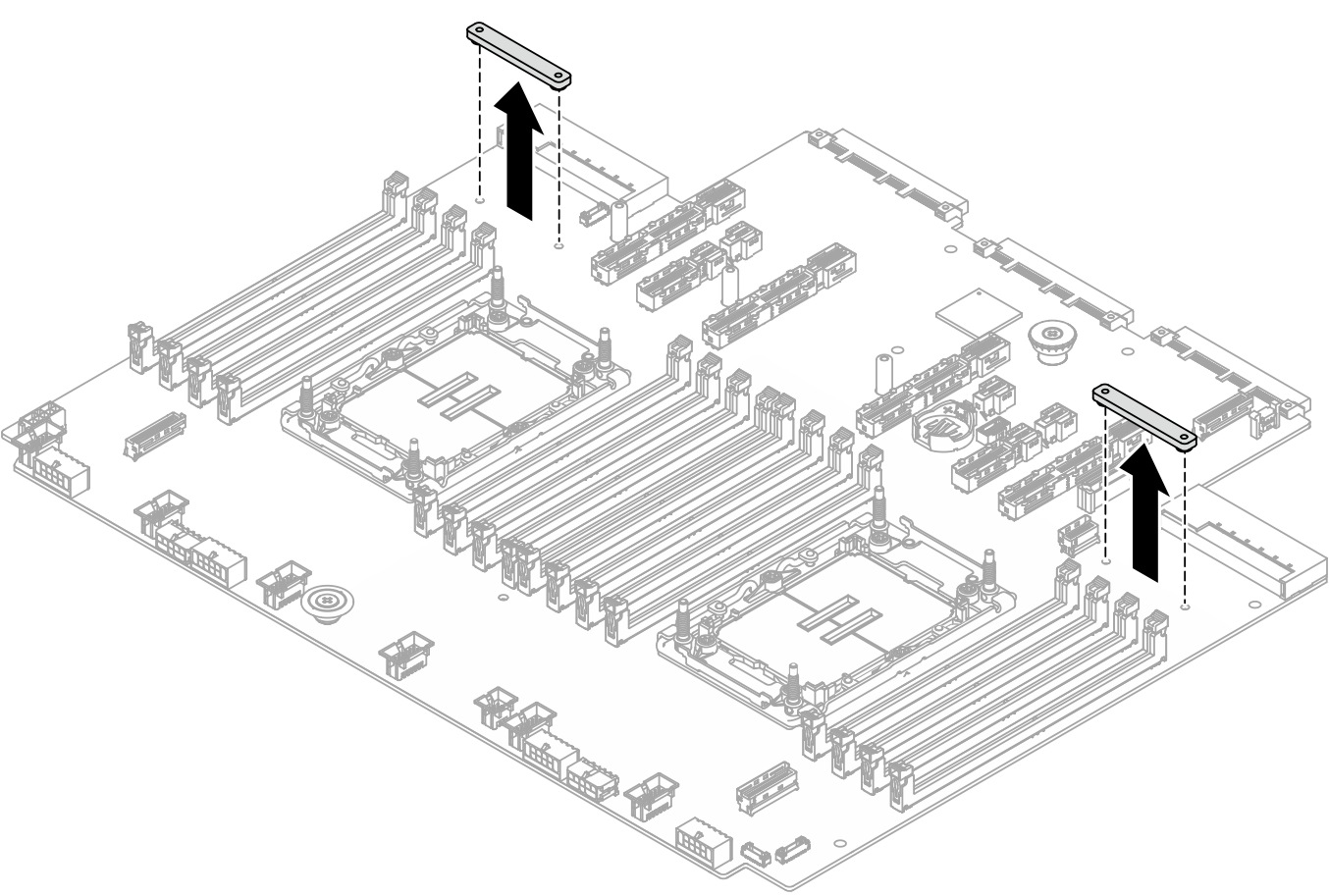

- Quite ambas placas de frío del VR 1 2 tal como se muestra a continuación.Figura 4. Desensamblaje de las placas de frío del VR
Después de desensamblar el conjunto de la placa del sistema, recicle las unidades según lo estipulado en la normativa local.
