Démontage du bloc carte mère pour Compute Complex Neptune Core Module
Suivez les instructions de cette section pour démonter le bloc carte mère du Compute Complex Neptune Core Module avant le recyclage.
Avant de démonter le bloc carte mère :
Retirez le bloc carte mère du serveur. Voir Retrait d’un processeur et d’un dissipateur thermique.
Pour garantir le respect des réglementations, consultez les réglementations locales en matière d’environnement, des déchets ou de mise au rebut.
Procédure
- Repérez les vis énumérées ci-dessous et notez bien leur quantité. Retirez les vis pour séparer la carte du processeur de la tôle de support en métal.

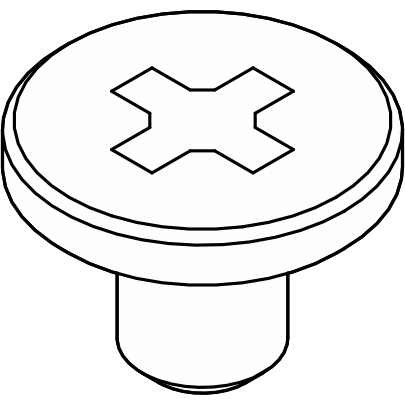

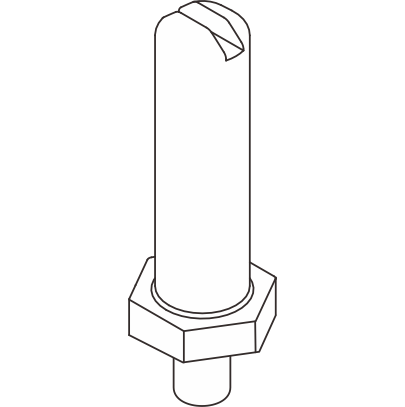

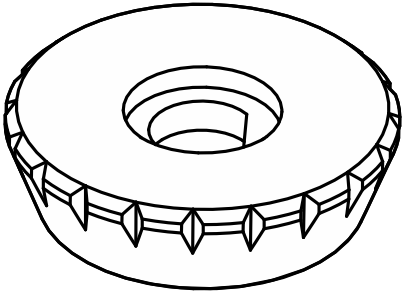

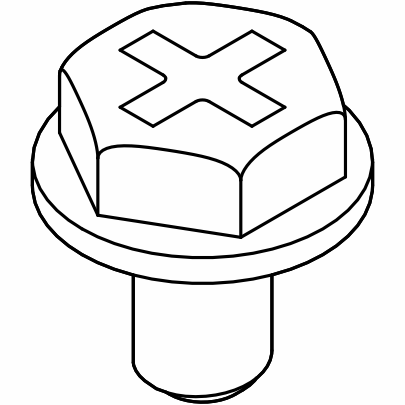

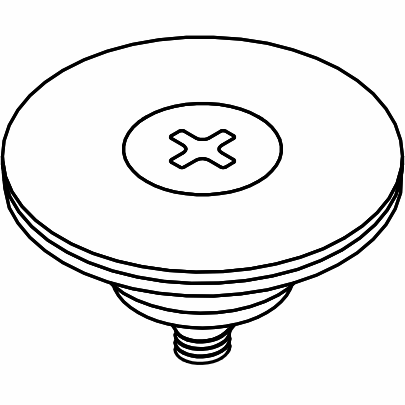

Tableau 1. Informations sur les vis et outils Type de vis Quantité Type d’outil 1
4 Tournevis Phillips n° 2 2
1 3
1 4
1 5

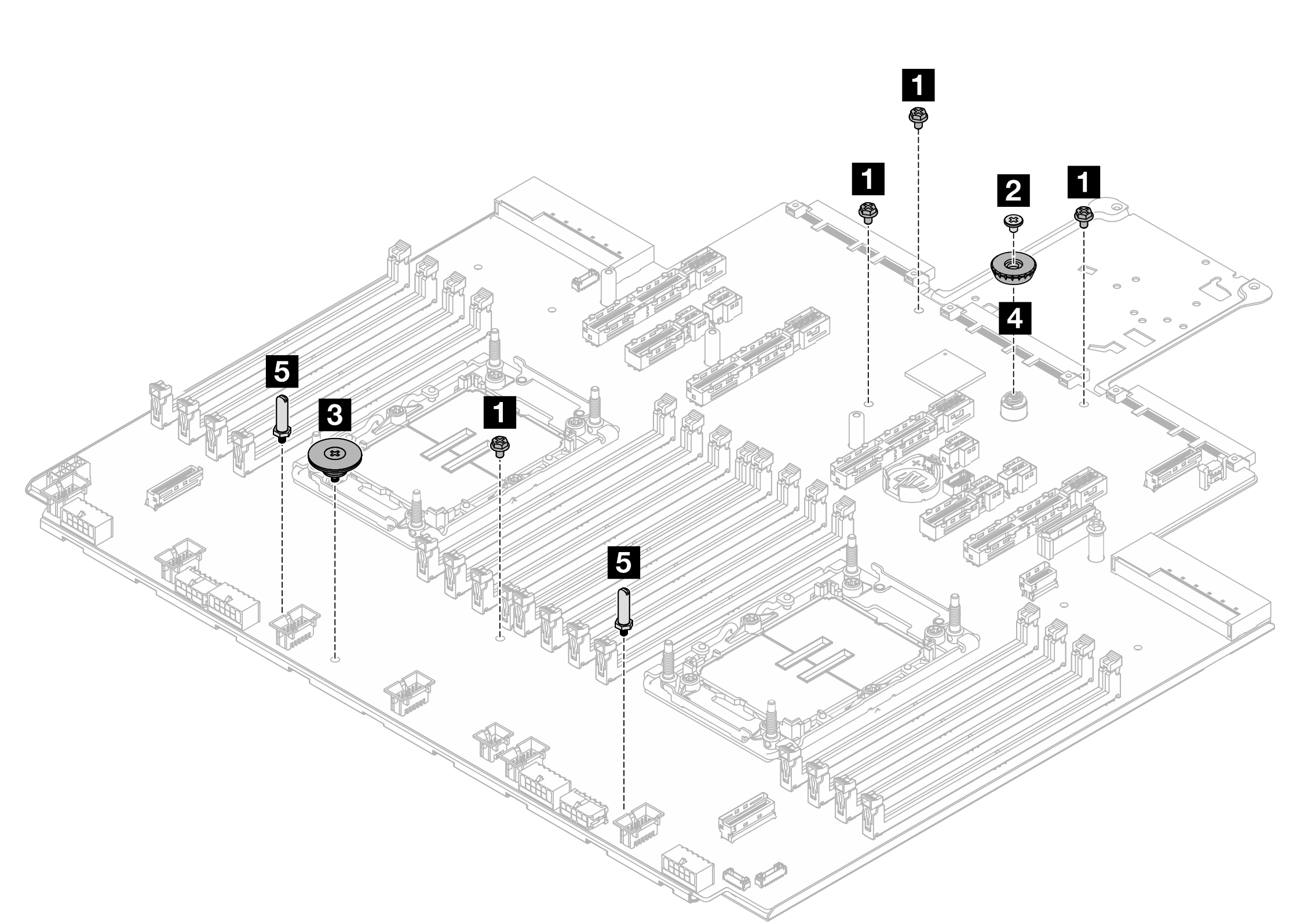

2 Figure 1. Démontage du bloc carte mère

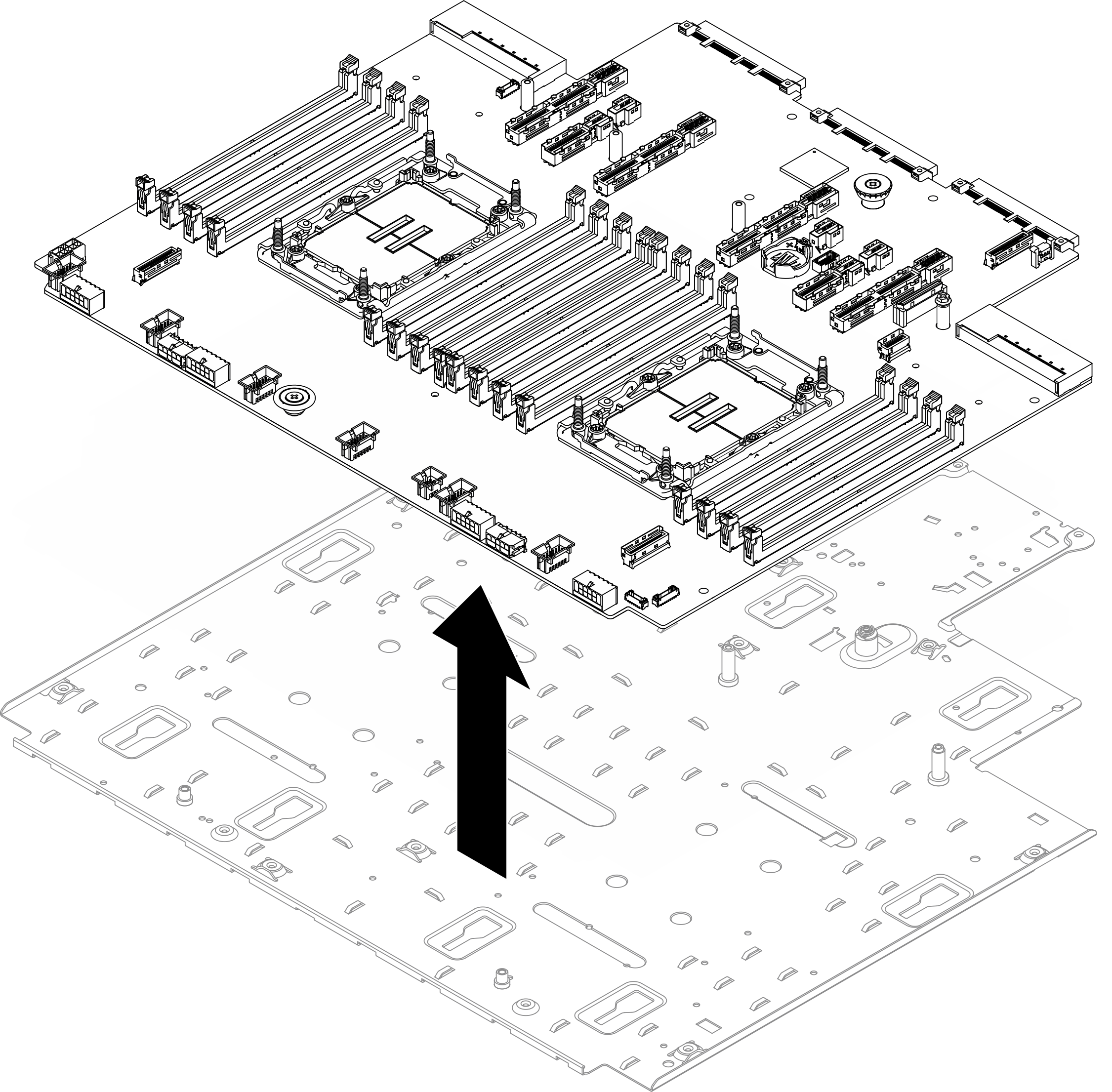

- Séparez la carte du processeur de la tôle de support en métal.Figure 2. Séparation de la carte du processeur
- Identifiez la vis répertoriée ci-dessous et faites attention à la quantité. Mettez la carte du processeur à l’envers, puis retirez les vis pour séparer la plaque froide VR de la carte du processeur.

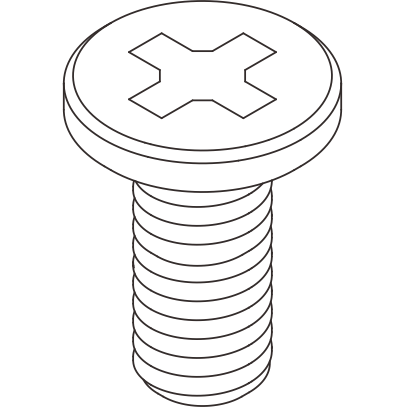

Tableau 2. Informations sur les vis et outils Type de vis Quantité Type d’outil 1

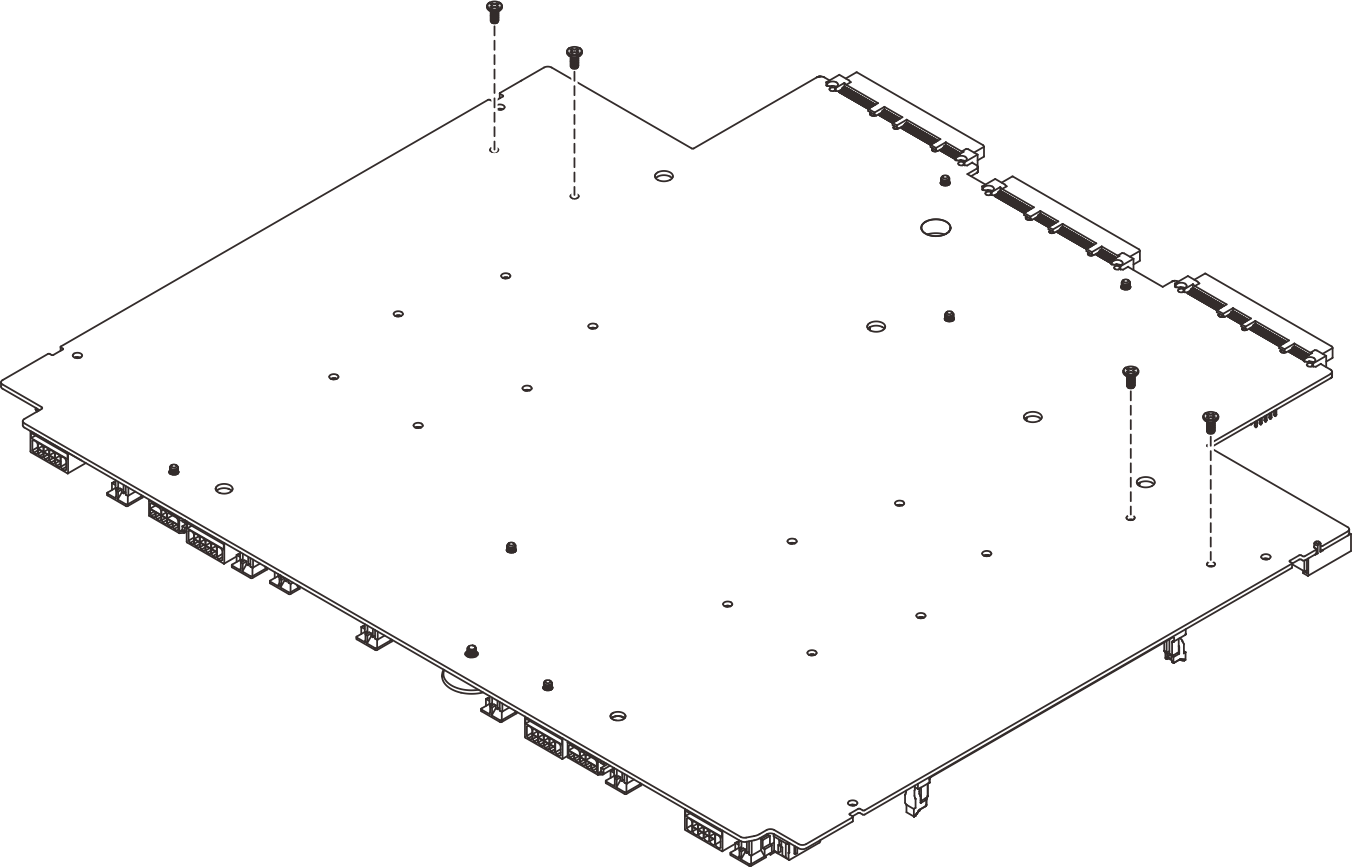

4 Tournevis Phillips n° 2 Figure 3. Démontage des plaques froides VR

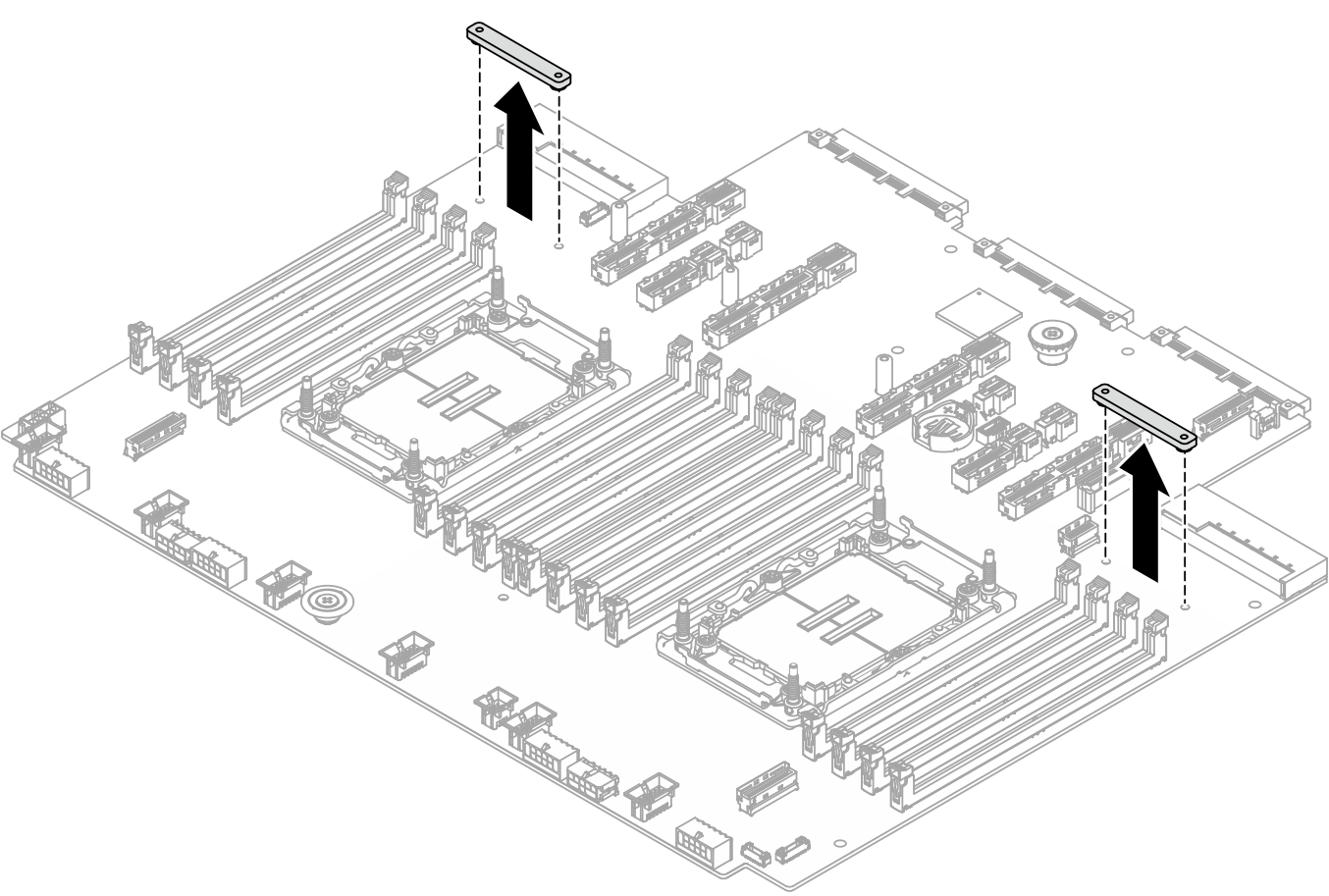

- Retirez les deux plaques froides VR 1 et 2, comme illustré ci-dessous.Figure 4. Démontage des plaques froides VR
Une fois le bloc carte mère démonté, recyclez les unités, conformément aux réglementations locales.
