Retrait d'un processeur et d'un dissipateur thermique

Cette tâche comporte les instructions relatives au retrait d’un processeur-dissipateur thermique assemblés, également appelés module de dissipation thermique du processeur. Cette tâche requiert un tournevis Torx T30. Cette procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

S002
disconnect all power
ATTENTION
Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
S011
sharp edge
ATTENTION
Bords, coins ou articulations tranchants.
Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

  • Chaque socket de processeur doit toujours comporter un cache ou un module de processeur-dissipateur thermique (PHM). Lorsque vous retirez ou installez un module de processeur-dissipateur thermique, protégez les sockets vides du processeur avec un cache.

  • Veillez à ne pas toucher le socket ou les contacts du processeur. Les contacts du socket de processeur sont extrêmement fragiles et peuvent facilement être endommagés. Toute présence de contaminants sur les contacts du processeur (sueur corporelle, par exemple) peut entraîner des problèmes de connexion.

  • Assurez-vous que rien n’entre en contact avec la pâte thermoconductrice sur le processeur ou le dissipateur thermique. Toute surface en contact peut endommager la pâte thermoconductrice et la rendre inefficace. La pâte thermoconductrice peut endommager des composants, tels que les connecteurs électriques dans le connecteur de processeur.

  • Retirez et installez un seul module de processeur-dissipateur thermique à la fois. Si le système prend en charge plusieurs processeurs, installez les modules de processeur-dissipateur thermique en commençant par le premier socket de processeur.

Remarque
Le dissipateur thermique, le processeur et le dispositif de retenue du processeur de votre système peuvent s’avérer différents de ceux des illustrations.
La figure ci-dessous présente les principaux composants du module de processeur-dissipateur thermique.

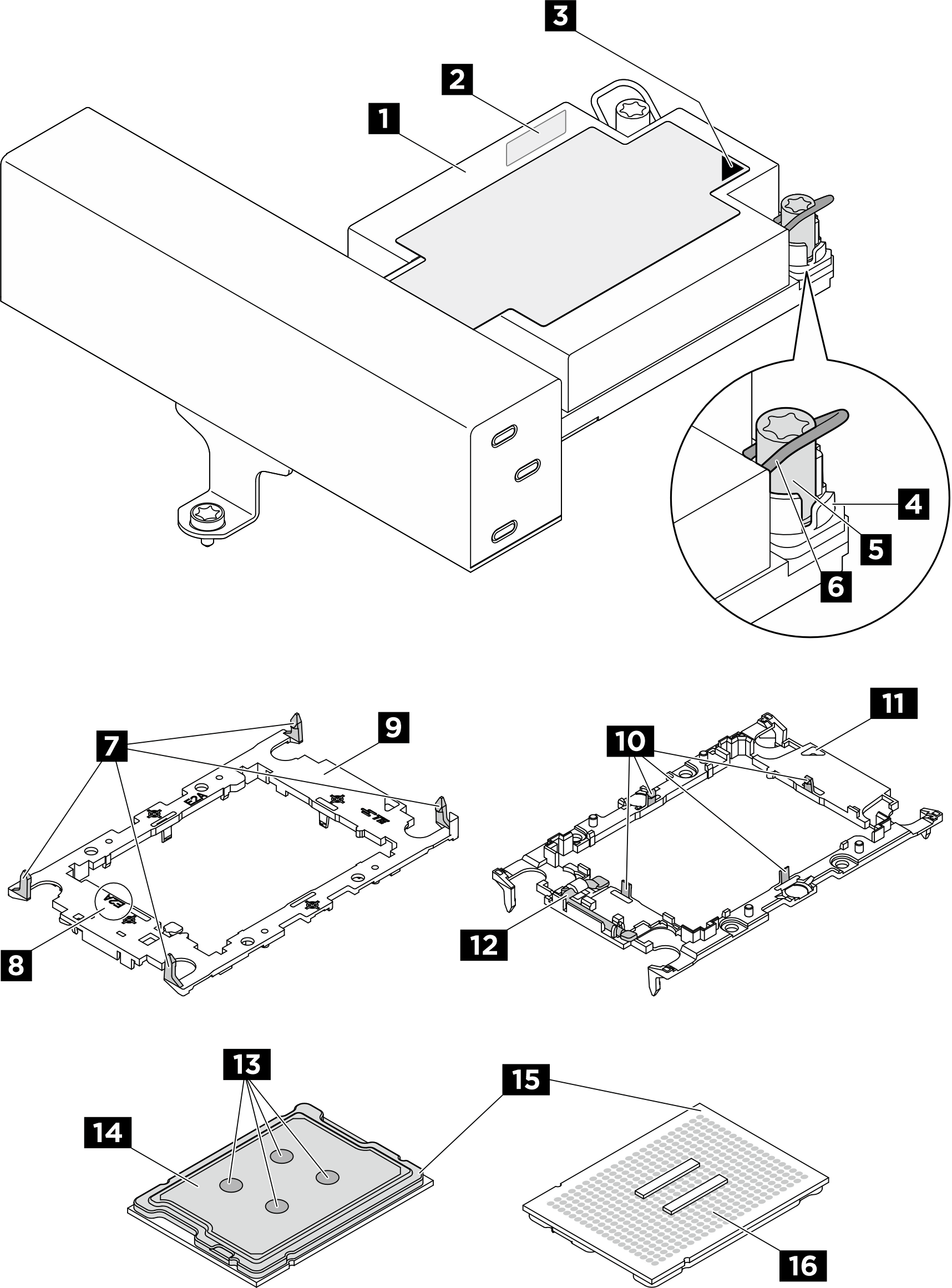

Figure 1. Composants du module de processeur-dissipateur thermique
PHM components
1 Dissipateur thermique2 Étiquette d’identification de processeur
3 Marque triangulaire sur le dissipateur thermique4 Douille et retenue anti-inclinaison
5 Douille T30 Torx6 Crochet de câble anti-inclinaison
7 Clips de fixation du support à un dissipateur thermique8 Inscription de code du support du processeur
9 Support de processeur10 Clips de fixation du processeur dans un support
11 Marque triangulaire de support12 Poignée d’éjection du processeur
13 Pâte thermoconductrice14 Dissipateur thermique du processeur
15 Marque triangulaire de processeur16 Points de contact du processeur
Liste des types de tournevis dynamométriquesType de vis
Tournevis T30 TorxVis Torx T30

Procédure

  1. Préparez-vous à cette tâche.
    1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
    2. Retirez le carter supérieur. Voir Retrait du carter supérieur.
    3. Retirez-la grille d'aération ou le boîtier d'unités de disque dur central si votre serveur en est équipé. Voir Retrait de la grille d’aération ou Retrait du boîtier d'unités de disque dur central et du fond de panier d'unité.
    4. Retirez le boîtier du ventilateur système. Voir Retrait du boîtier de ventilateur système.
  2. Retirez le module de processeur-dissipateur thermique du bloc carte mère.
    Remarque
    • Ne touchez pas les contacts situés au bas du processeur.

    • Maintenez le connecteur de processeur libre de tout objet afin d’éviter les dommages possibles.

    • La procédure de remplacement d'un module de processeur-dissipateur thermique d'entrée 2U est la même que pour un module de processeur-dissipateur thermique 2U standard.

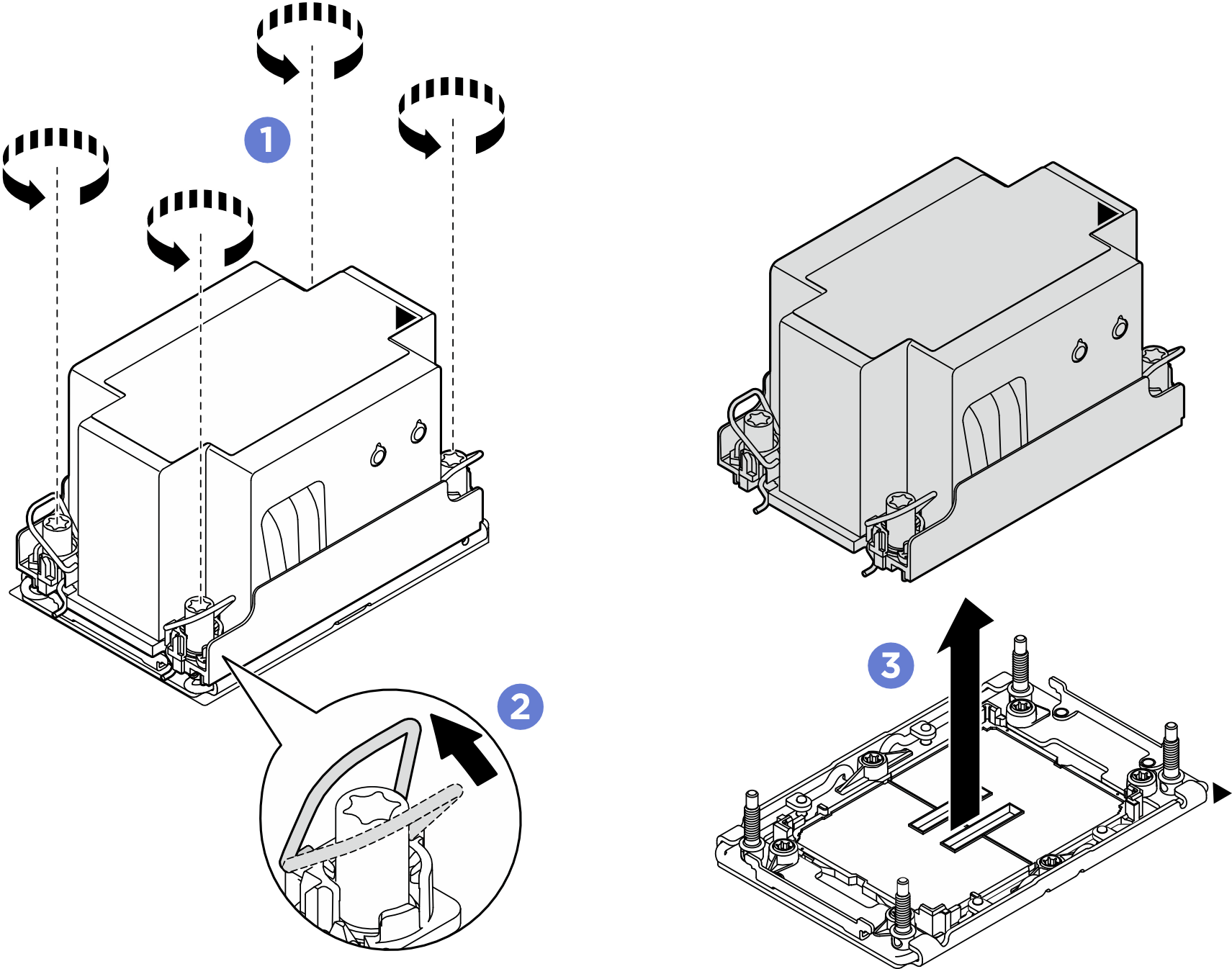

    Figure 2. Retrait d'un module de processeur-dissipateur thermique 2U standard
    Removing a 2U standard PHM

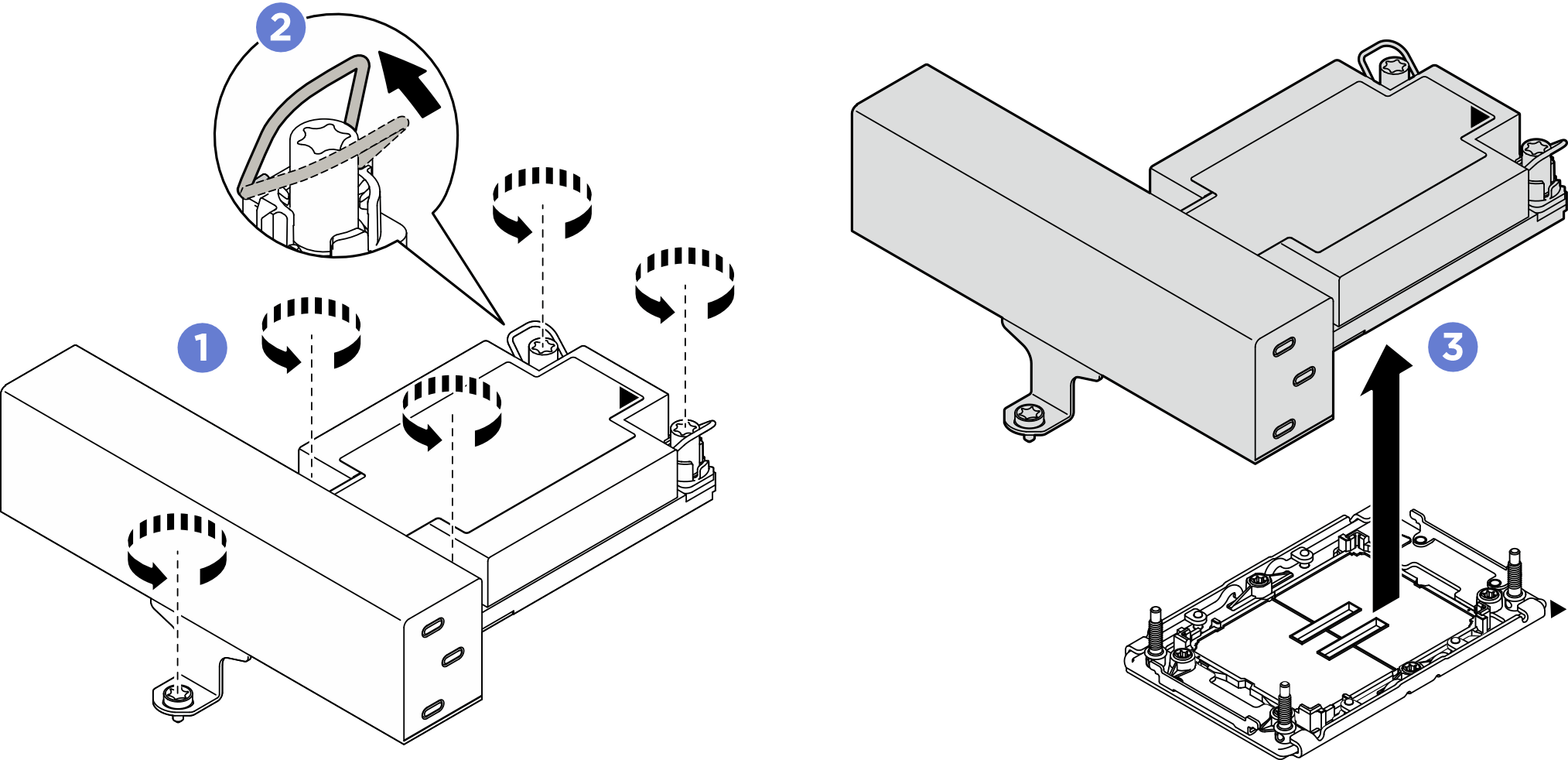

    Figure 3. Retrait d'un module de processeur-dissipateur thermique de performance 1U en forme de T
    Removing a 1U T-shape performance PHM
    1. Desserrez complètement les douilles Torx T30 du module de processeur-dissipateur thermique comme indiqué dans la séquence de retrait sur l'étiquette du dissipateur thermique.
    2. Faites pivoter le crochet du câble anti-inclinaison vers l’intérieur.
    3. Soulevez soigneusement le module de processeur-dissipateur thermique du connecteur de processeur. Si le module de processeur-dissipateur thermique ne peut pas être complètement retiré du connecteur, desserrez davantage les douilles Torx T30 et réessayez de le soulever.

Après avoir terminé

  • Chaque socket de processeur doit toujours comporter un cache ou un module de processeur-dissipateur thermique (PHM). Protégez les connecteurs vides du processeur avec un cache ou installez un nouveau processeur-dissipateur thermique.

  • Si vous ne comptez pas réinstaller de module de processeur-dissipateur thermique, recouvrez le connecteur du processeur à l’aide d’un cache-connecteur, puis installez un obturateur de dissipateur.

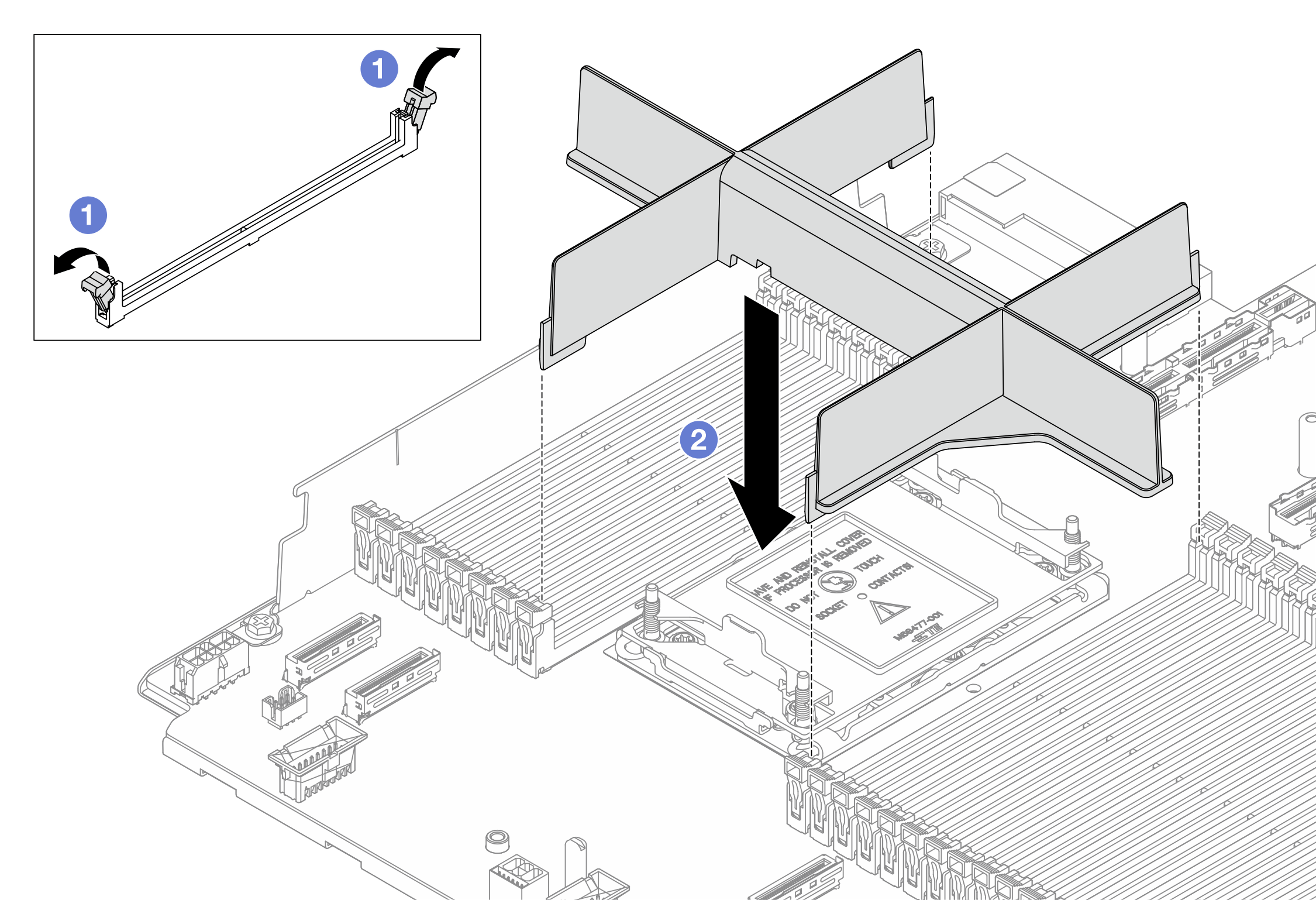

    Figure 4. Installation d’un obturateur de module de processeur-dissipateur thermique
    Installing a PHM filler
    1. En faisant preuve de délicatesse, ouvrez le clip de retenue au niveau de chaque extrémité des emplacements du module de mémoire, près du côté gauche et du côté droit du processeur.

    2. Alignez l’obturateur PHM sur les emplacements, puis positionnez l’obturateur PHM sur les emplacements à l’aide des deux mains. Appuyez fermement sur l’obturateur PHM pour l’insérer dans les emplacements, jusqu’à ce que les pattes de retenue s’enclenchent en position fermée.

  • Si vous retirez le module de processeur-dissipateur thermique dans le cadre d’un remplacement du bloc carte mère, mettez le module de côté.

  • Si vous réutilisez le processeur ou le dissipateur thermique, séparez celui-ci de son dispositif de retenue. Pour plus d'informations, voir Séparation du processeur du support et du dissipateur thermique.

  • Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
