卸下處理器和散熱槽

此作業提供卸下已組裝之處理器及散熱槽(稱為處理器散熱槽模組 (PHM))的指示。此作業需要 Torx T30 螺絲起子。此程序必須由經過培訓的維修技術人員執行。

關於此作業

S002
disconnect all power
注意
裝置上的電源控制按鈕和電源供應器上的電源開關,並不會切斷供應給裝置的電流。此外,裝置也可能有一條以上的電源線。若要切斷裝置的所有電源,必須從電源拔掉所有電源線。
S011
sharp edge
注意
附近有銳利的邊緣、邊角或接頭。
小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源

  • 將靜電敏感元件保存在防靜電保護袋中,直到安裝時才取出,且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統,以避免暴露於靜電之中,否則可能導致系統停止運轉和資料遺失。

  • 每個處理器插座都必須始終裝有防塵蓋或 PHM。卸下或安裝 PHM 時,請使用防塵蓋保護空的處理器插座。

  • 請勿觸摸處理器插座或處理器接點。處理器插座接點非常脆弱,十分容易損壞。處理器接點上的雜質(如皮膚上的油脂)可能導致連接失敗。

  • 請勿讓處理器或散熱槽上的散熱膏接觸到任何東西。接觸任何表面都會導致散熱膏受到不良影響,使其效力減弱。散熱膏可能會損壞元件,例如處理器插座中的電源接頭。

  • 一次只卸下及安裝一個 PHM。如果系統支援多個處理器,請從第一個處理器插座開始安裝 PHM。

系統的散熱槽、處理器和處理器支架可能與圖中所示不同。
下圖顯示 PHM 的元件。

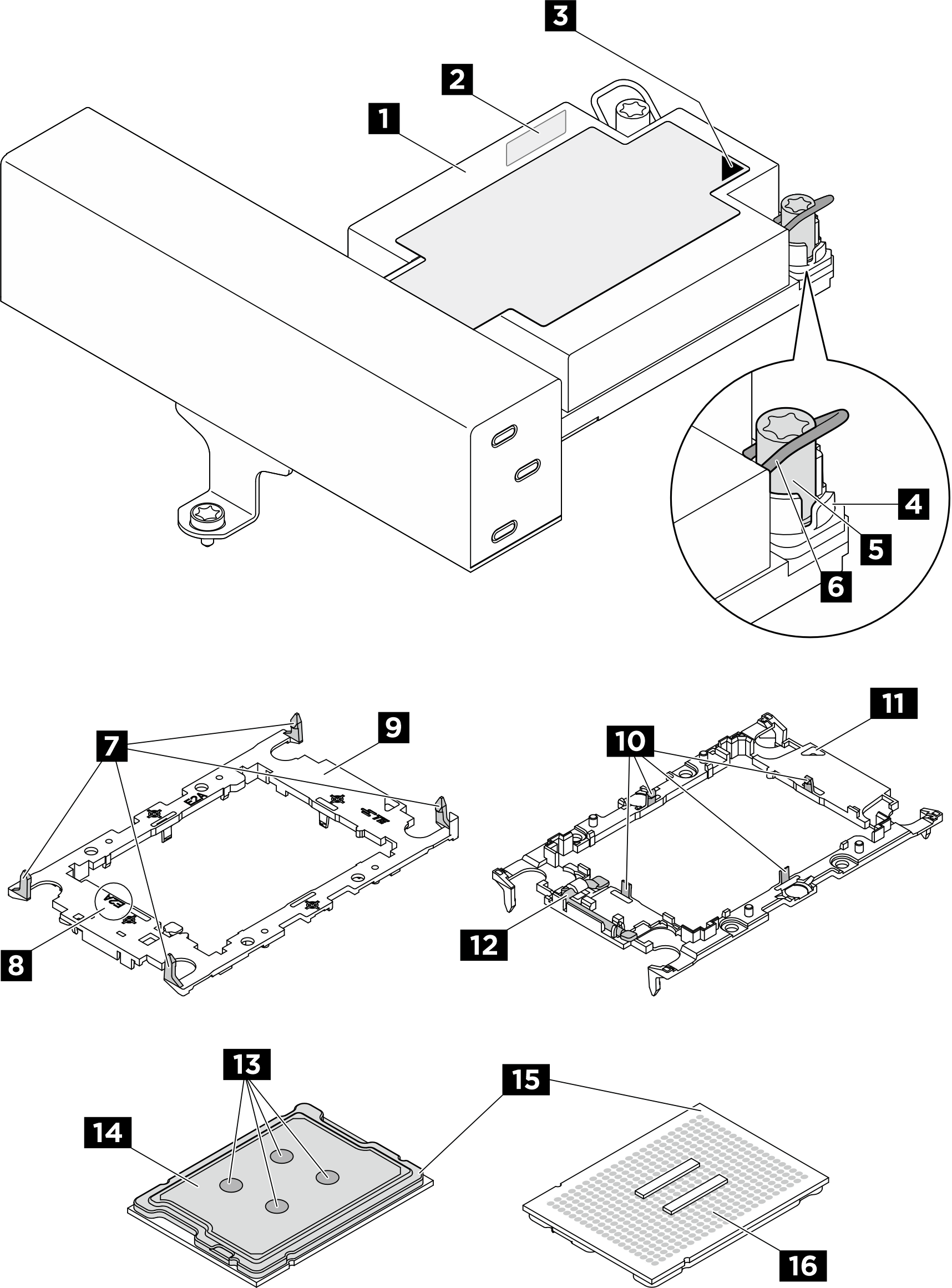

圖 1. PHM 元件
PHM components
1 散熱槽2 處理器識別標籤
3 散熱槽三角形標記4 螺帽和導線環固定器
5 Torx T30 螺帽6 防傾導線環
7 將支架固定到散熱槽的固定夾8 處理器支架代碼標記
9 處理器支架10 將處理器固定在支架中的固定夾
11 支架三角形標記12 處理器彈出器把手
13 散熱膏14 處理器散熱器
15 處理器三角形標記16 處理器接點
扭矩螺絲起子類型清單螺絲類型
Torx T30 螺絲起子Torx T30 螺絲

程序

  1. 為此作業做準備。
    1. 如果伺服器安裝在機架中,請沿著其機架滑軌將伺服器滑出以接觸上蓋,或從機架卸下伺服器。請參閱更換伺服器
    2. 卸下上蓋。請參閱卸下上蓋
    3. 如果您的伺服器隨附空氣擋板或中間框架,請將其卸下。請參閱卸下空氣擋板卸下中間框架和硬碟背板
    4. 卸下系統風扇機盒。請參閱卸下系統風扇機盒
  2. 從主機板組件卸下 PHM。
    • 請勿碰觸處理器底部的接點。

    • 讓處理器插座保持清潔,以避免可能的損壞。

    • 更換 2U 入門級 PHM 的程序與更換 2U 標準 PHM 的程序相同。

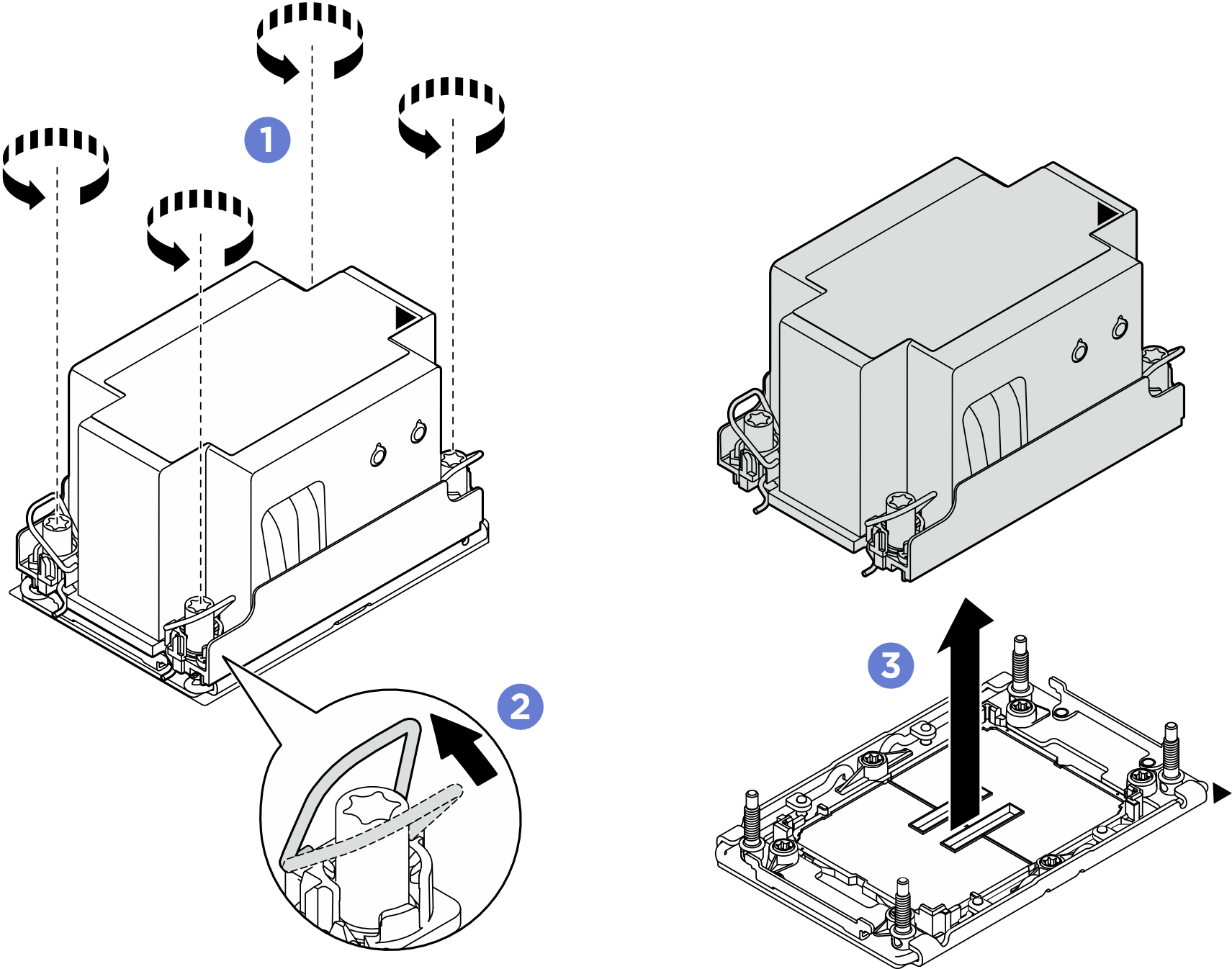

    圖 2. 卸下 2U 標準 PHM
    Removing a 2U standard PHM

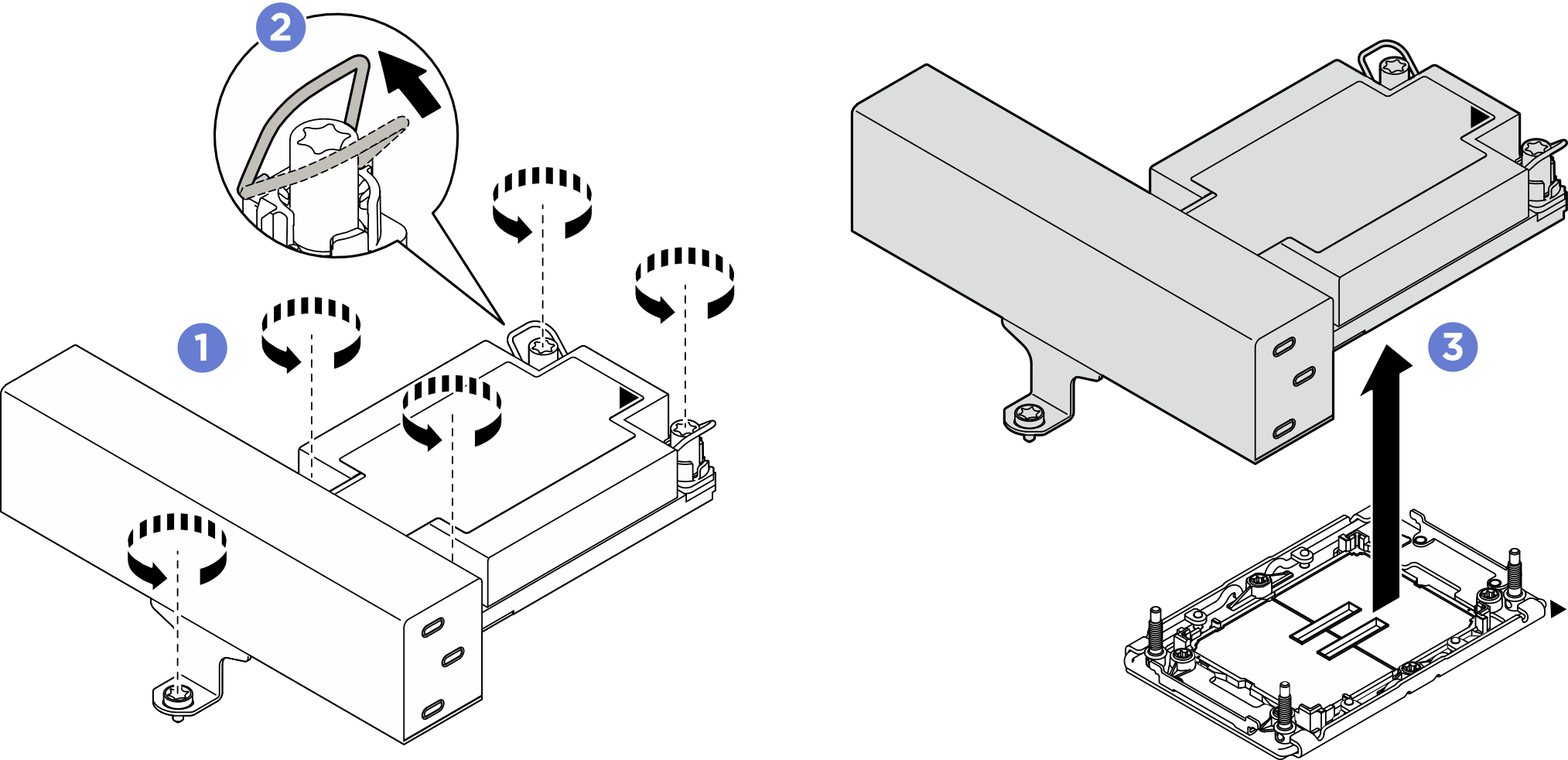

    圖 3. 卸下 1U T 形效能 PHM
    Removing a 1U T-shape performance PHM
    1. 依照散熱槽標籤上顯示的卸下順序完全鬆開 PHM 上的 Torx T30 螺帽。
    2. 向內旋轉防傾導線環。
    3. 小心從處理器插座中提起 PHM。如果無法將 PHM 完全從插座中提起,請進一步鬆開 Torx T30 螺帽,然後再次嘗試提起 PHM。

在您完成之後

  • 每個處理器插座都必須始終裝有防塵蓋或 PHM。用防塵蓋保護空的處理器插座,或安裝新的 PHM。

  • 如果您不打算裝回 PHM,請使用插座蓋覆蓋處理器插座並安裝 PHM 填充板。

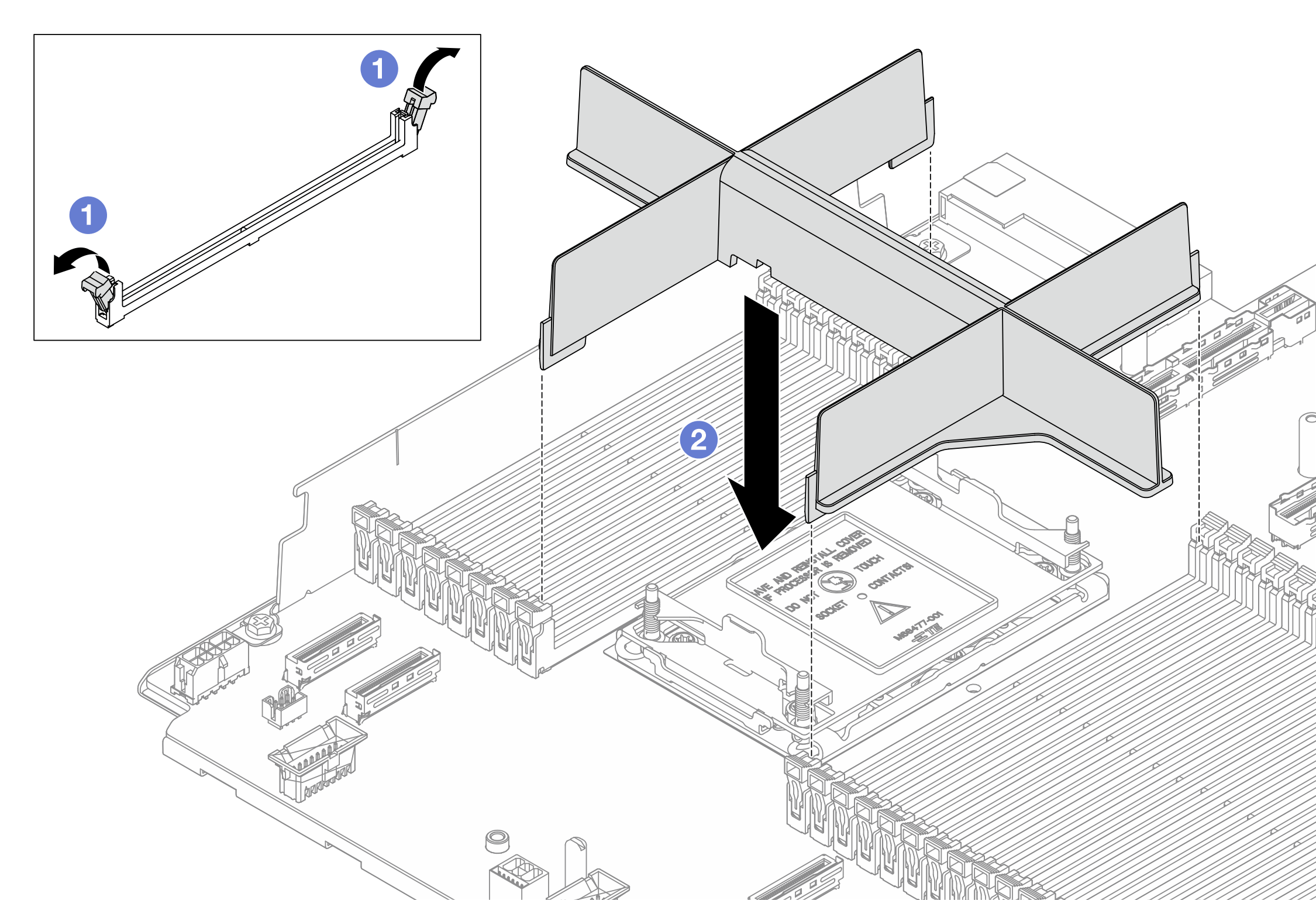

    圖 4. 安裝 PHM 填充板
    Installing a PHM filler
    1. 輕輕打開處理器左右兩側記憶體模組插槽兩端的固定夾。

    2. 將 PHM 填充板對齊插槽,用雙手將 PHM 填充板放在插槽上。用力將 PHM 填充板垂直下壓至插槽中,直到固定夾卡入鎖定位置為止。

  • 如果您在更換主機板組件的過程中,需要拆卸 PHM,請將 PHM 置於一旁。

  • 如果您要重複使用處理器或散熱槽,請將處理器與其固定器分離。請參閱將處理器與支架和散熱槽分開

  • 如果指示您送回元件或選配裝置,請遵循所有包裝指示,並使用提供給您的任何包裝材料來運送。
