Снятие процессора и радиатора

Эта задача содержит инструкции по снятию узла процессора и радиатора, известного под названием «модуль процессора с радиатором» (PHM). Для выполнения этой задачи требуется отвертка Torx T30. Эта процедура должна выполняться квалифицированным специалистом.

Об этой задаче

S002
disconnect all power
ОСТОРОЖНО
Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.
S011
sharp edge
ОСТОРОЖНО
В непосредственной близости находятся острые края, углы или места соединения.
Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

  • Каждое гнездо процессора должно быть закрыто кожухом, либо в него должен быть вставлен модуль PHM. При снятии и установке модуля PHM закройте пустые гнезда процессора кожухом.

  • Не прикасайтесь к гнездам или контактам процессора. Контакты гнезда процессора очень хрупкие и их легко повредить. Загрязнения на контактах процессора, например жир с кожи, могут приводить к сбоям соединений.

  • Не допускайте контакта термопасты на процессоре или радиаторе с чем-либо. Контакт с любой поверхностью может оказать негативное влияние на термопасту, сделав ее неэффективной. Термопаста может повредить компоненты, например электрические разъемы в гнезде процессора.

  • Извлекайте и устанавливайте модули PHM по одному. Если система поддерживает несколько процессоров, устанавливайте модули PHM, начиная с первого гнезда процессора.

Прим.
Радиатор, процессор и держатель процессора вашей системы могут отличаться от показанных на рисунках.
На приведенном ниже рисунке показаны компоненты PHM.
Рис. 1. Компоненты PHM
PHM components
1 Радиатор2 Идентификационная этикетка процессора
3 Треугольная отметка радиатора4 Гайка и фиксатор металлической ручки
5 Гайка Torx T306 Металлическая ручка для защиты от опрокидывания
7 Зажимы для крепления держателя к радиатору8 Маркировка кода держателя процессора
9 Держатель процессора10 Зажимы для крепления процессора в держателе
11 Треугольная отметка держателя12 Ручка для извлечения процессора
13 Термопаста14 Теплоотвод процессора
15 Треугольная отметка процессора16 Контакты процессора
Список типов динамометрических отвертокТип винта
Отвертка Torx T30Винт Torx T30

Процедура

  1. Выполните подготовительные действия для этой задачи.
    1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Замена сервера.
    2. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
    3. Если сервер поставляется с дефлектором или средним отсеком для диска, снимите его. См. раздел Снятие дефлектора или Снятие среднего отсека для дисков и объединительной панели дисков.
    4. Извлеките отсек вентиляторов компьютера. См. раздел Снятие отсека вентиляторов компьютера.
  2. Снимите модуль PHM с блока материнской платы.
    Прим.
    • Не касайтесь контактов внизу процессора.

    • Во избежание повреждения гнезда процессора не допускайте попадания в него каких-либо объектов.

    • Процедура замены модуля PHM 2U начального уровня такая же, как для стандартного модуля PHM 2U.

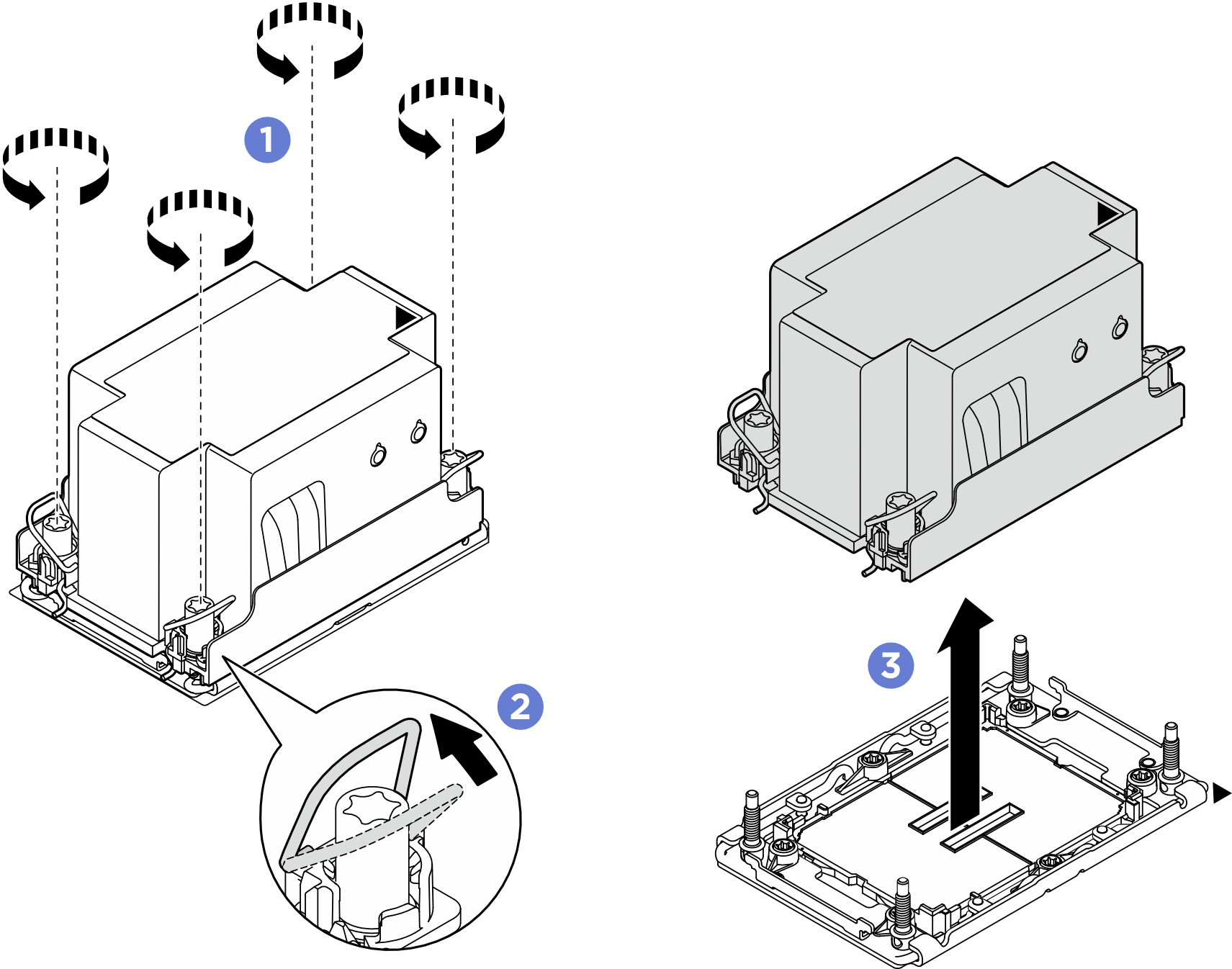

    Рис. 2. Снятие стандартного модуля PHM 2U
    Removing a 2U standard PHM

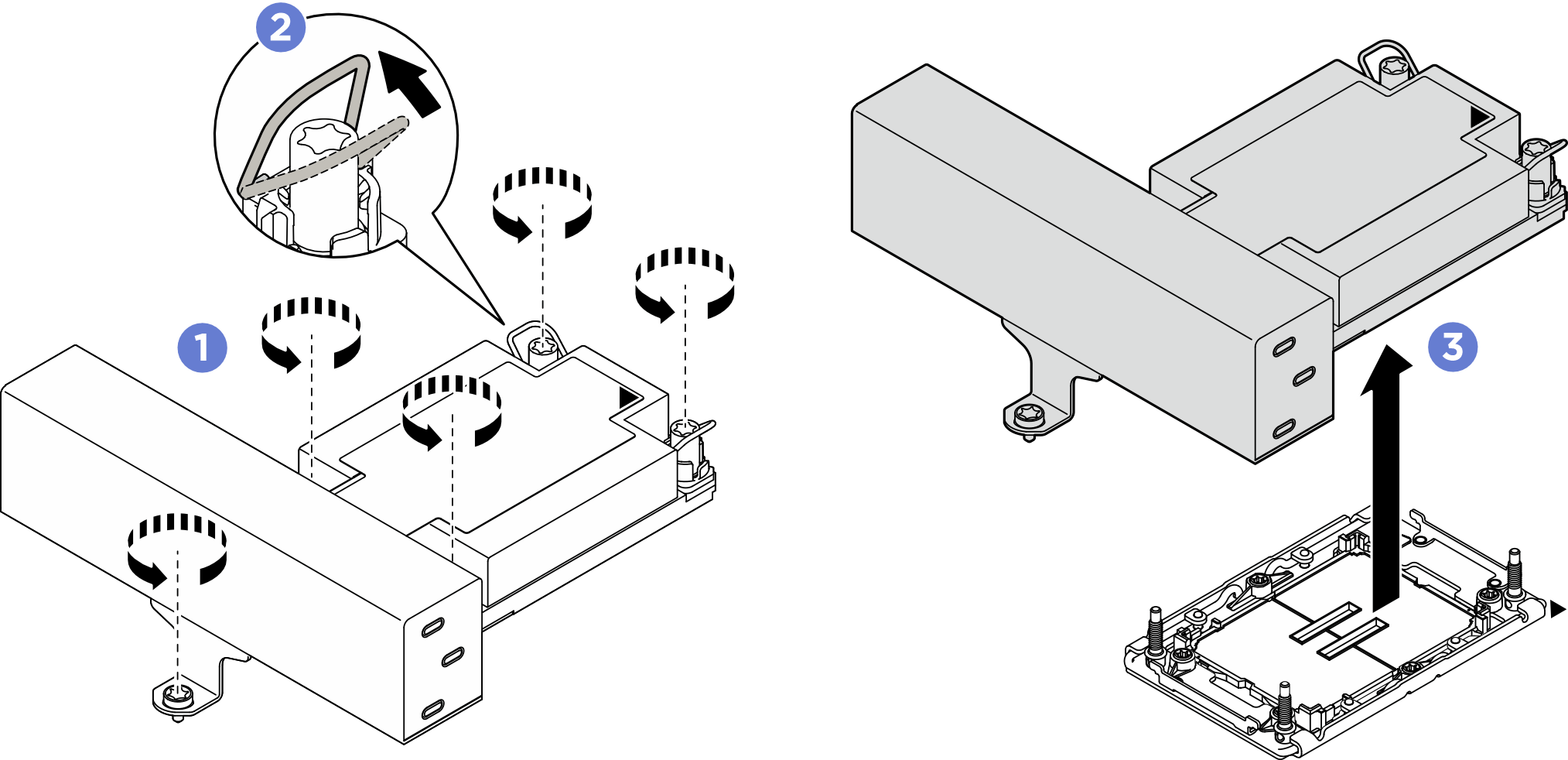

    Рис. 3. Снятие T-образного модуля PHM 1U повышенной мощности
    Removing a 1U T-shape performance PHM
    1. Полностью ослабьте гайки Torx T30 на модуле PHM в последовательности снятия, указанной на этикетке радиатора.
    2. Поверните металлические ручки для защиты от опрокидывания в направлении внутрь.
    3. Осторожно поднимите модуль PHM из гнезда процессора. Если модуль PHM невозможно полностью поднять из гнезда, еще больше ослабьте гайки Torx T30 и попробуйте поднять PHM еще раз.

После завершения

  • Каждое гнездо процессора должно быть закрыто кожухом, либо в него должен быть вставлен модуль PHM. Закройте пустые гнезда процессора кожухом или установите новый модуль PHM.

  • Если модуль PHM не требуется устанавливать назад, закройте гнездо процессора крышкой и установите заглушку PHM.

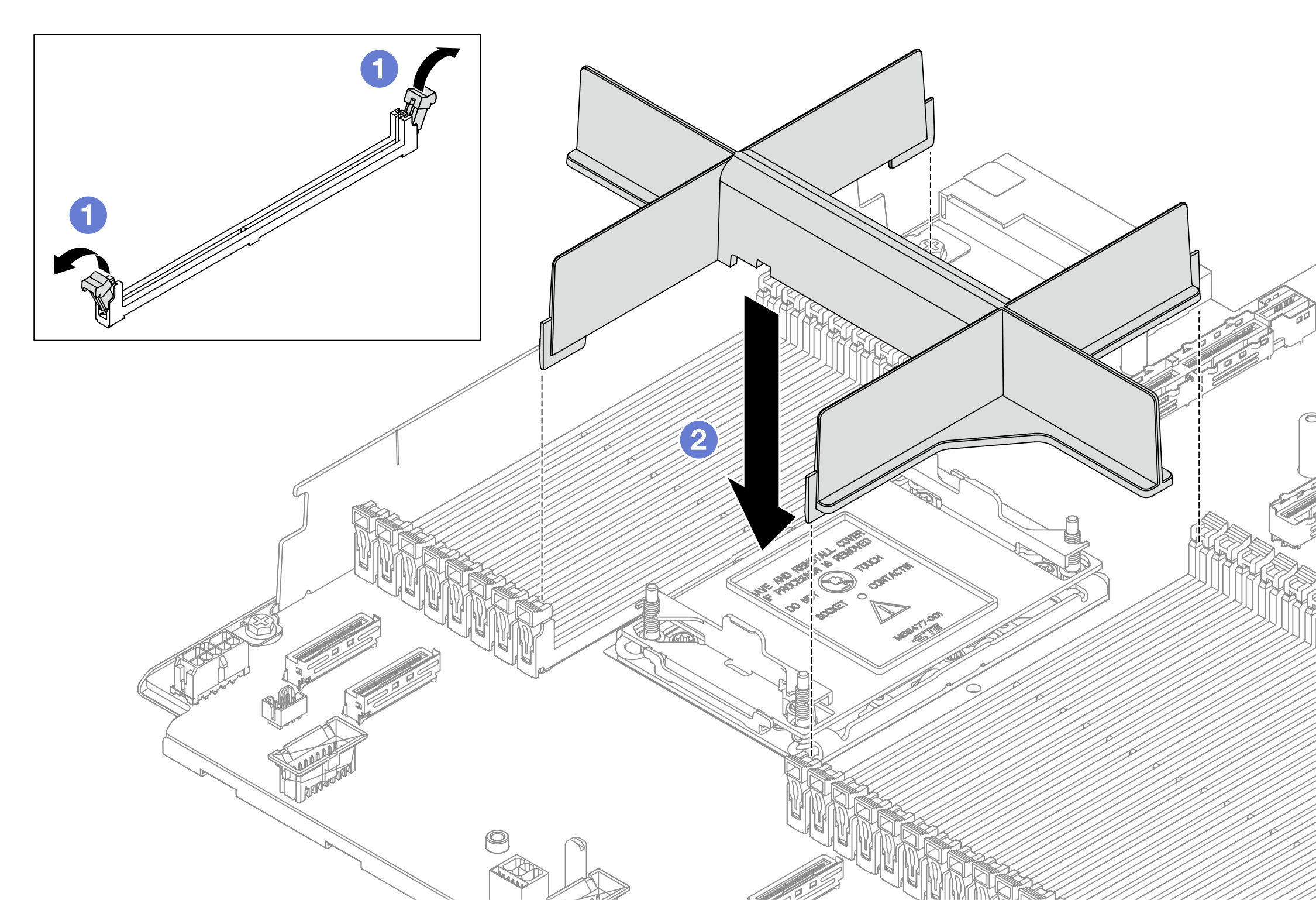

    Рис. 4. Установка заглушки PHM
    Installing a PHM filler
    1. Осторожно откройте фиксирующую защелку на каждом конце гнезд модуля памяти рядом с левой и правой сторонами процессора.

    2. Совместите заглушку PHM с гнездами и вставьте ее в гнезда обеими руками. Плотно вставьте заглушку PHM прямо в гнезда, чтобы фиксирующие защелки закрылись.

  • Если снятие PHM выполняется в рамках замены блока материнской платы, отложите PHM в сторону.

  • При повторном использовании процессора или радиатора отделите процессор от держателя. См. раздел Отделение процессора от держателя и радиатора.

  • При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
