Extracción de un procesador y disipador de calor

Esta tarea tiene instrucciones para quitar un procesador y un disipador de calor montados juntos, lo que se conoce como un módulo de procesador-disipador de calor (PHM). Esta tarea requiere un destornillador Torx T30. Este procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

S002
disconnect all power
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
S011
sharp edge
PRECAUCIÓN
Bordes, esquinas o juntas afiladas cerca.
Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

  • Cada zócalo del procesador debe contener una cubierta o un PHM. Al quitar o instalar un PHM, proteja los zócalos vacíos del procesador con una cubierta.

  • No toque los zócalos ni los contactos del procesador. Los contactos del zócalo del procesador son muy frágiles y fáciles de dañar. La existencia de contaminantes en los contactos del procesador, como la grasa de la piel, puede ocasionar errores de conexión.

  • No permita que la grasa térmica del procesador o del disipador de calor entren en contacto con ningún objeto. El contacto con cualquier superficie puede ocasionar daños en dicha grasa, lo cual destruye su efectividad. La grasa térmica puede dañar los componentes, como los empalmes eléctricos del zócalo del procesador.

  • Quite e instale solo un PHM a la vez. Si el sistema admite varios procesadores, instale los PHM comenzando desde el primer zócalo de procesador.

Nota
El disipador de calor, el procesador y el transportador del procesador del sistema pueden variar de los que se muestran en las ilustraciones.
En la ilustración siguiente se muestran los componentes del PHM.
Figura 1. Componentes de PHM
PHM components
1 Disipador de calor2 Etiqueta de identificación del procesador
3 Marca triangular del disipador de calor4 Tuerca y elemento de sujeción de la barra
5 Tuerca Torx T306 Barra antinclinación
7 Clips para fijar el transportador a un disipador de calor8 Marcas de código de transportador del procesador
9 Transportador del procesador10 Clips para fijar el procesador en un transportador
11 Marca triangular del transportador12 Asa de expulsión del procesador
13 Grasa térmica14 Deflector de calor del procesador
15 Marca triangular del procesador16 Contactos del procesador
Lista de tipos de destornilladores de parTipo de tornillo
Destornillador de cabeza Torx T30Tornillo Torx T30

Procedimiento

  1. Prepárese para esta tarea.
    1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Sustitución del servidor.
    2. Quite la cubierta superior. Consulte Extracción de la cubierta superior.
    3. Si su servidor viene con un deflector de aire o un compartimiento de la unidad central, quítelo. Consulte Extracción del deflector de aire o Extracción del compartimiento de disco duro central y la placa posterior de la unidad.
    4. Quite el compartimiento del ventilador del sistema. Consulte Extracción del compartimiento del ventilador del sistema.
  2. Quite el PHM del conjunto de la placa del sistema.
    Nota
    • No toque los contactos en la parte inferior del procesador.

    • Mantenga el zócalo del procesador limpio de objetos para evitar posibles daños.

    • El procedimiento de sustitución de un PHM de entrada 2U es el mismo que el de sustituir un PHM estándar 2U.

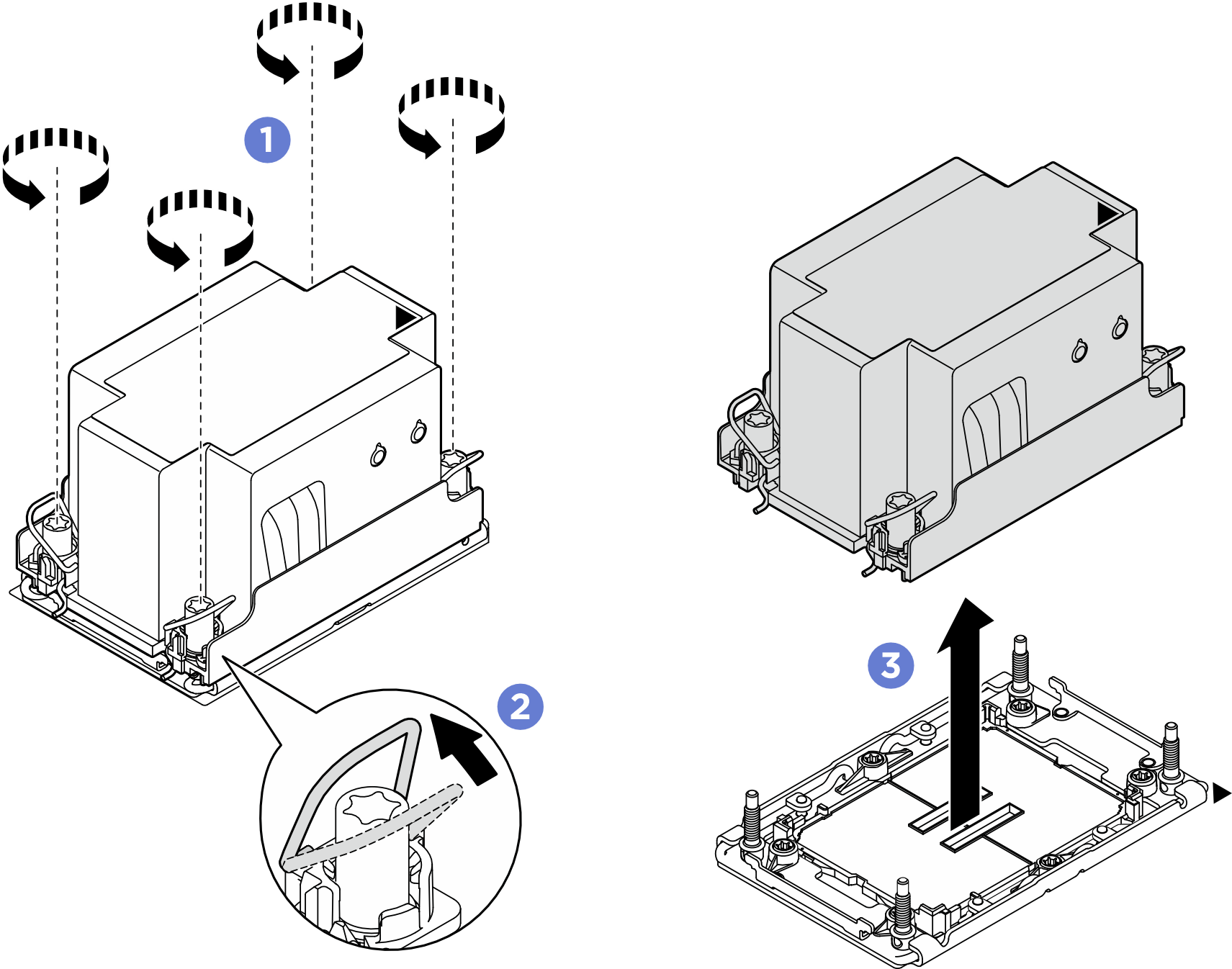

    Figura 2. Extracción de un PHM estándar de 2U
    Removing a 2U standard PHM

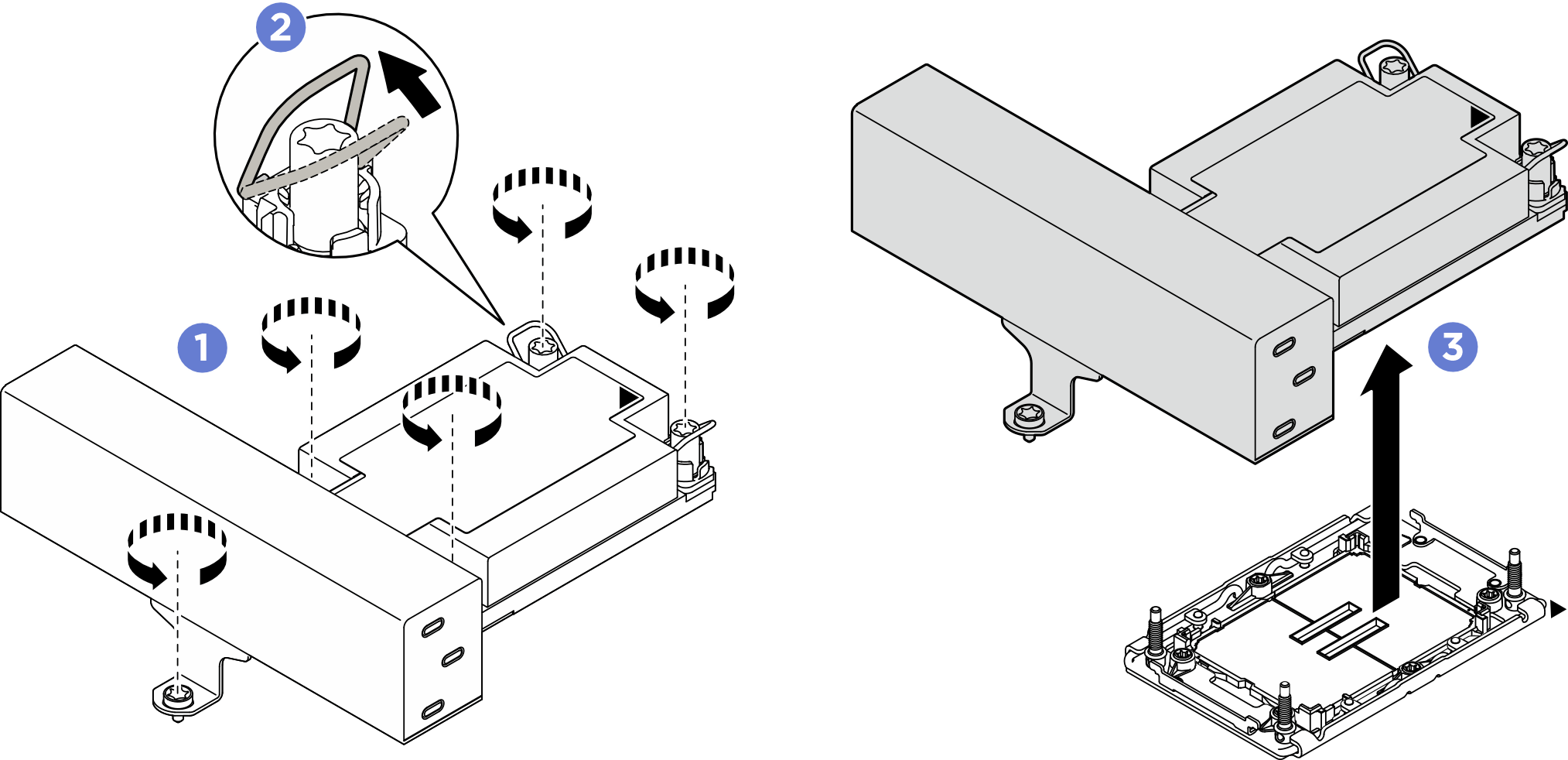

    Figura 3. Extracción de un PHM de rendimiento con forma de T de 1U
    Removing a 1U T-shape performance PHM
    1. Suelte completamente las tuercas Torx T30 en el PHM según la secuencia de extracción que se muestra en la etiqueta del disipador de calor.
    2. Gire las barras antinclinación hacia adentro.
    3. Levante con cuidado el PHM del zócalo del procesador. Si el PHM no se puede levantar para quitarlo completamente del zócalo, suelte más las tuercas Torx T30 e intente levantar de nuevo el PHM.

Después de finalizar

  • Cada zócalo del procesador debe contener una cubierta o un PHM. Proteja los zócalos vacíos del procesador con una cubierta o instale un PHM nuevo.

  • Si no va a volver a instalar un PHM, cubra el zócalo del procesador con la cubierta de zócalo e instale un relleno de PHM.

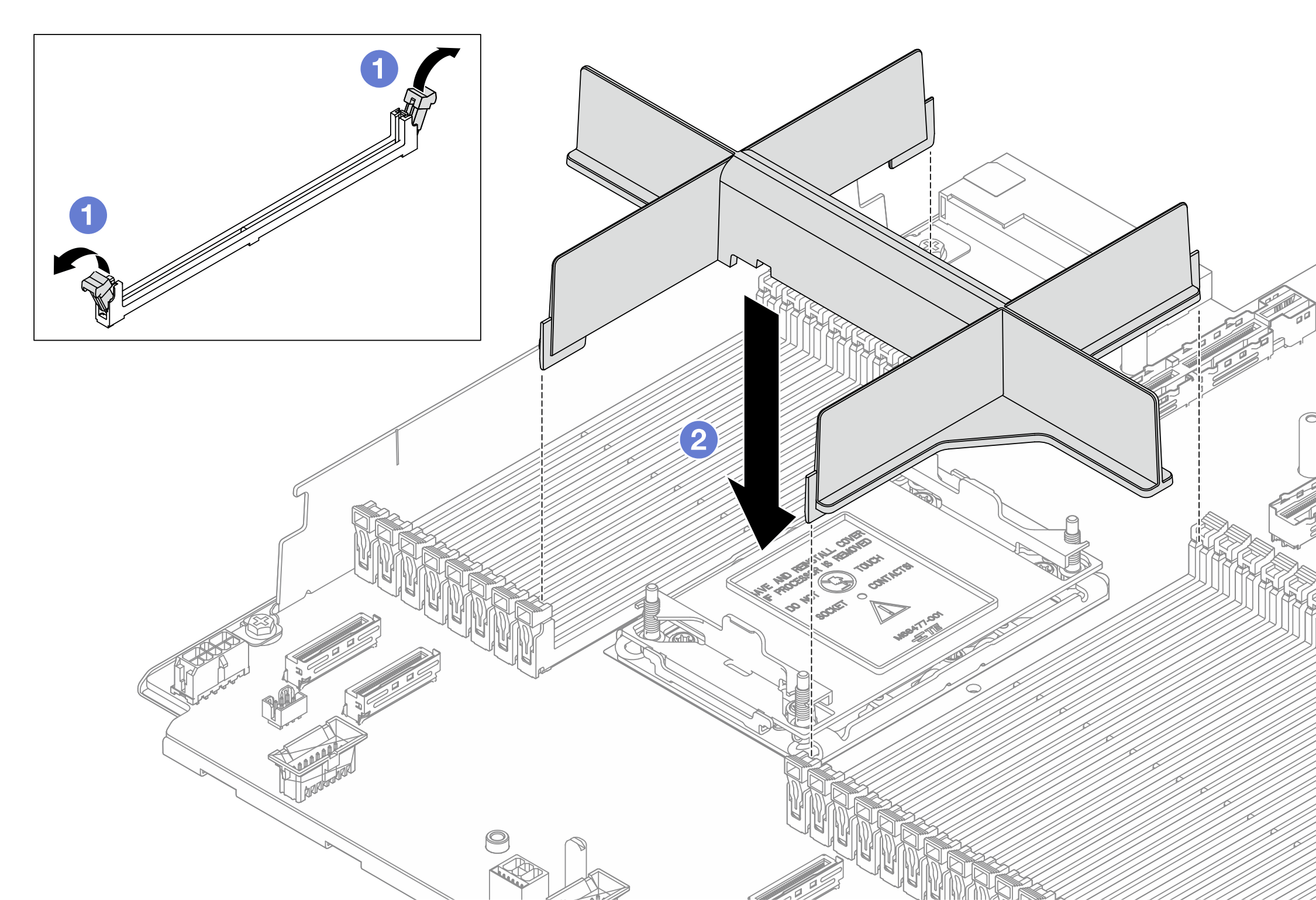

    Figura 4. Instalación de un relleno de PHM
    Installing a PHM filler
    1. Abra con cuidado el clip de sujeción en cada extremo de las ranuras del módulo de memoria que se encuentra a la izquierda y a la derecha del procesador.

    2. Alinee el relleno de PHM con las ranuras y coloque el relleno de PHM en las ranuras con las dos manos. Presione firmemente el relleno de PHM hacia abajo en las ranuras hasta que los clips de sujeción encajen en la posición de bloqueo.

  • Si va a quitar el PHM como parte de la sustitución de un conjunto de placa del sistema, deje a un lado el PHM.

  • Si desea reutilizar el procesador o el disipador de calor, separe el procesador de su elemento de sujeción. Consulte Separación del procesador del transportador y del disipador de calor.

  • Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
