Rimozione di un processore e un dissipatore di calore

In questa sezione viene descritto come rimuovere un processore e un dissipatore di calore assemblati, noti come PHM (Processor-Heat-Sink Module). Questa attività richiede un cacciavite Torx T30. Questa procedura deve essere eseguita da un tecnico qualificato.

Informazioni su questa attività

S002
disconnect all power
Avvertenza
Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.
S011
sharp edge
Avvertenza
Presenza di bordi, angoli o giunzioni taglienti.
Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

  • Ciascun socket del processore deve contenere sempre un coperchio o un PHM. Quando si rimuove o si installa un PHM, proteggere i socket del processore vuoti con un coperchio.

  • Non toccare i contatti del processore o del socket del processore. I contatti del socket/processore sono estremamente delicati e potrebbero essere facilmente danneggiati. Agenti contaminanti sui contatti del processore, ad esempio il grasso della pelle, possono causare problemi di connessione.

  • Evitare che il lubrificante termico sul processore o sul dissipatore di calore entri in contatto con altri elementi. Il contatto con qualsiasi superficie potrebbe contaminare il lubrificante termico e renderlo inefficace. Il lubrificante termico può danneggiare componenti, quali i connettori elettrici nel socket del processore.

  • Rimuovere e installare solo un PHM alla volta. Se il sistema supporta più processori, installare i PHM iniziando dal primo socket del processore.

Nota
Il dissipatore di calore, il processore e la piastra del processore del sistema in uso potrebbero avere un aspetto diverso da quello mostrato nelle immagini.
La figura seguente mostra i componenti del PHM.

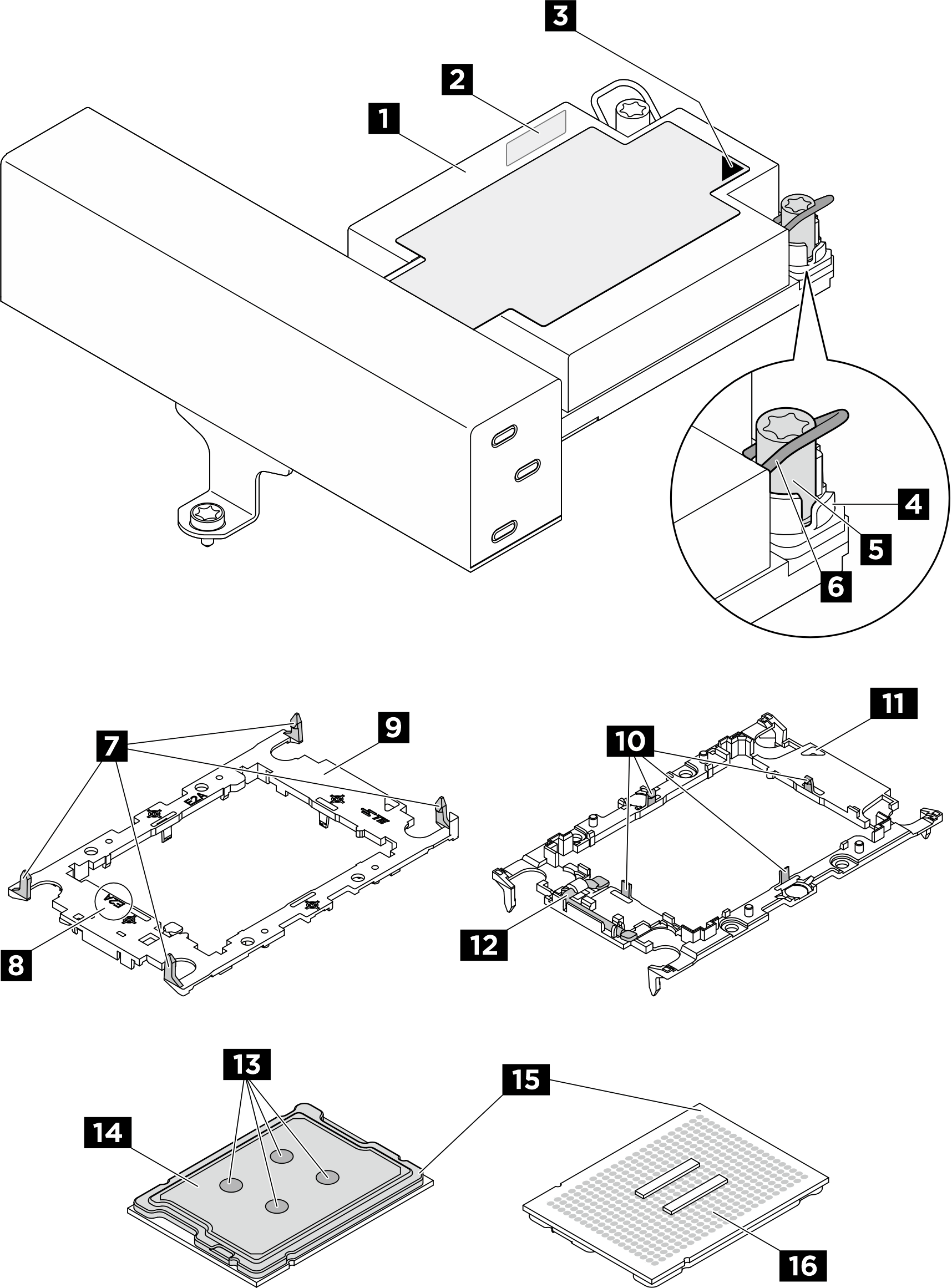

Figura 1. Componenti del PHM
PHM components
1 Dissipatore di calore2 Etichetta di identificazione del processore
3 Contrassegno triangolare del dissipatore di calore4 Fermo di blocco del dado e del cavo
5 Dado Torx T306 Fermo del cavo
7 Fermi per fissare la piastra a un dissipatore di calore8 Contrassegno del codice della piastra del processore
9 Piastra del processore10 Fermi per fissare il processore in una piastra
11 Contrassegno triangolare della piastra12 Maniglia di espulsione del processore
13 Lubrificante termico14 Dissipatore di calore del processore
15 Contrassegno triangolare del processore16 Contatti del processore
Elenco dei tipi di cacciavite dinamometricoTipo di vite
Cacciavite a testa Torx T30Vite Torx T30

Procedura

  1. Prepararsi per questa attività.
    1. Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Sostituzione del server.
    2. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
    3. Se il server è dotato di un deflettore d'aria o di un telaio unità centrale, rimuoverlo. Vedere Rimozione del deflettore d'aria o Rimozione del telaio e del backplane dell'unità centrale.
    4. Rimuovere la gabbia delle ventole del sistema. Vedere Rimozione dell'alloggiamento della ventola del sistema.
  2. Rimuovere il PHM dall'assieme della scheda di sistema.
    Nota
    • Non toccare i contatti del connettore sulla parte inferiore del processore.

    • Verificare che non siano presenti oggetti sul socket del processore per evitare che si danneggi.

    • La procedura di sostituzione di un modulo PHM 2U entry-level è la stessa di un modulo PHM 2U standard.

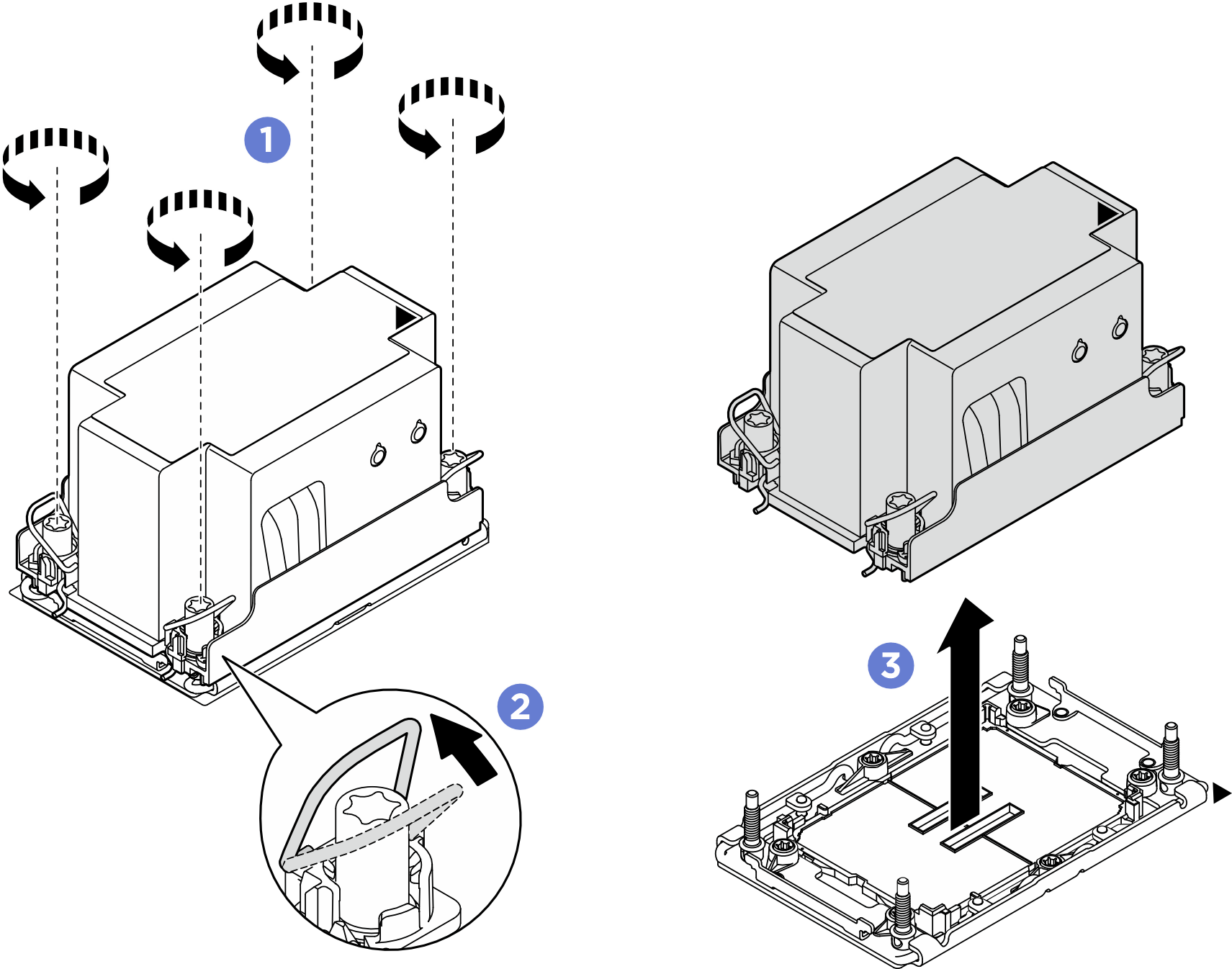

    Figura 2. Rimozione di un PHM 2U standard
    Removing a 2U standard PHM

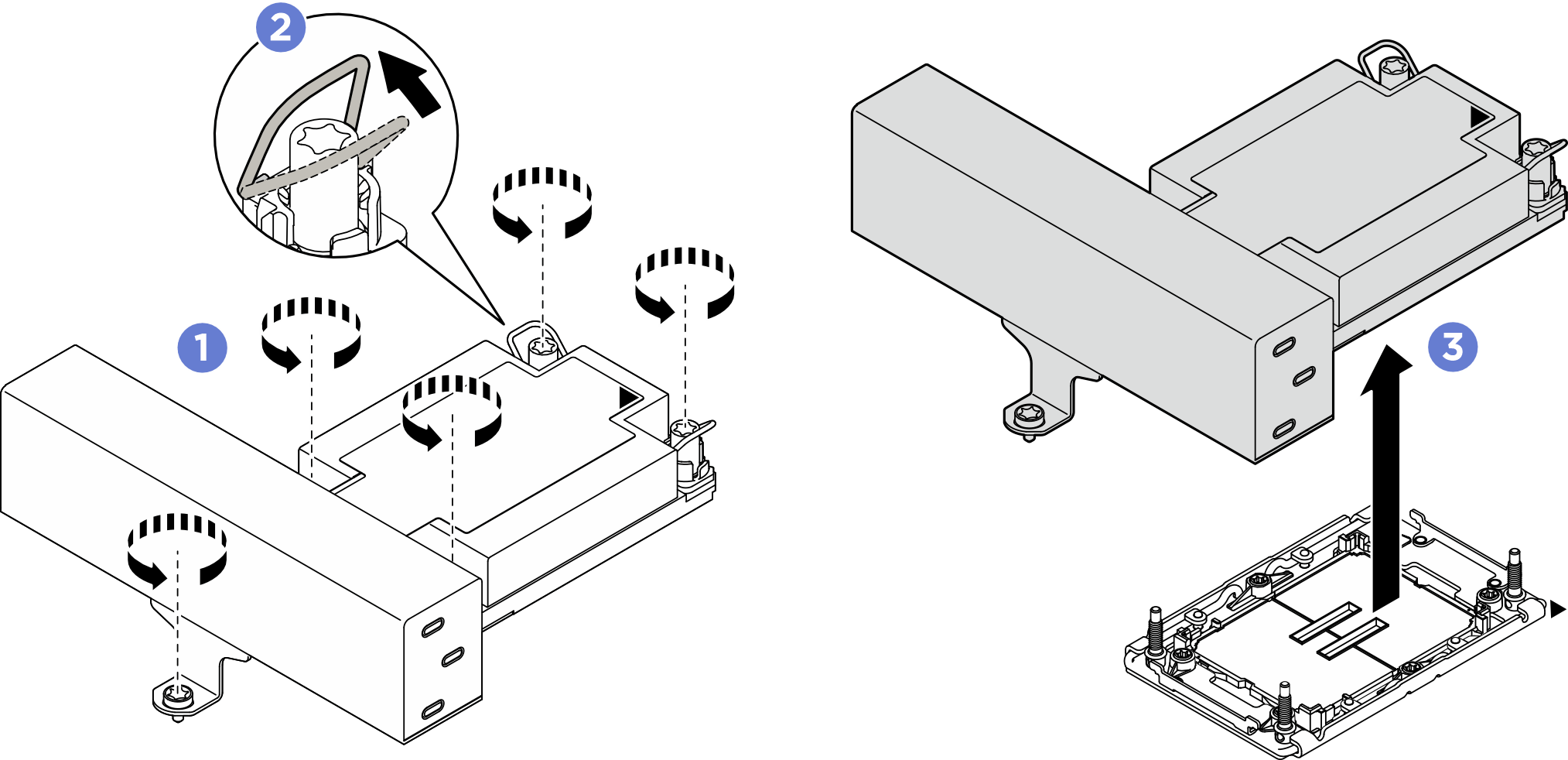

    Figura 3. Rimozione di un PHM 1U ad alte prestazioni a T
    Removing a 1U T-shape performance PHM
    1. Allentare completamente i dadi Torx T30 sul PHM rispettando la sequenza di rimozione mostrata sull'etichetta del dissipatore di calore.
    2. Ruotare i fermi del cavo verso l'interno.
    3. Sollevare delicatamente il PHM dal socket del processore. Se non è possibile estrarre completamente il PHM dal socket, allentare ulteriormente i dadi T30 Torx e provare a sollevare nuovamente il PHM.

Dopo aver terminato

  • Ciascun socket del processore deve contenere sempre un coperchio o un PHM. Proteggere i socket del processore vuoti con un coperchio oppure installare un nuovo PHM.

  • Se non si reinstalla un modulo PHM, coprire il socket del processore con il coperchio del socket e installare un elemento di riempimento del modulo PHM.

    Figura 4. Installazione di un elemento di riempimento della PHM
    Installing a PHM filler
    1. Aprire delicatamente il fermo di blocco su entrambe le estremità degli slot del modulo di memoria, accanto ai lati destro e sinistro del processore.

    2. Allineare l'elemento di riempimento del PHM agli slot e posizionare l'elemento di riempimento del PHM sugli slot con entrambe le mani. Premere con decisione l'elemento di riempimento del PHM negli slot finché i fermi di blocco non scattano in posizione.

  • Se si rimuove il PHM nell'ambito di una sostituzione dell'assieme della scheda di sistema, mettere da parte il PHM.

  • Se si sta riutilizzando il processore o il dissipatore di calore, separarlo dal relativo supporto. Vedere Separazione del processore dalla piastra e dal dissipatore di calore.

  • Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
