卸下处理器和散热器

本任务说明如何卸下经过组装的处理器和散热器(称为处理器散热器模块(PHM))。此任务需要一把内六角 T30 螺丝刀。此过程必须由经过培训的技术人员执行。

关于本任务

S002
disconnect all power
警告
设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电,请确保从电源上拔下所有电源线。
S011
sharp edge
警告
附近有尖锐的边缘、边角或接点。
注意
  • 请阅读安装准则安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源,然后拔下电源线和所有外部线缆。请参阅关闭服务器电源

  • 为避免静电导致的系统中止和数据丢失,请在安装前将容易被静电损坏的组件放在防静电包装中,并在操作设备时使用静电释放腕带或其他接地系统。

  • 每个处理器插槽必须始终装有外盖或 PHM。卸下或安装 PHM 时,请用外盖保护好空的处理器插槽。

  • 请勿接触处理器插槽或处理器触点。处理器插槽触点非常脆弱,容易损坏。处理器触点上的杂质(如皮肤上的油脂)可导致连接失败。

  • 请勿使处理器或散热器上的导热油脂接触任何物体。与任何表面接触都有可能损坏导热油脂,致其失效。导热油脂可能会损坏处理器插槽中的电气接口等组件。

  • 请一次仅卸下和安装一个 PHM。如果系统支持多个处理器,请从第一个处理器插槽开始安装 PHM。

系统的散热器、处理器和处理器支架可能与插图中所示的部件不同。
下图显示了 PHM 的组件。

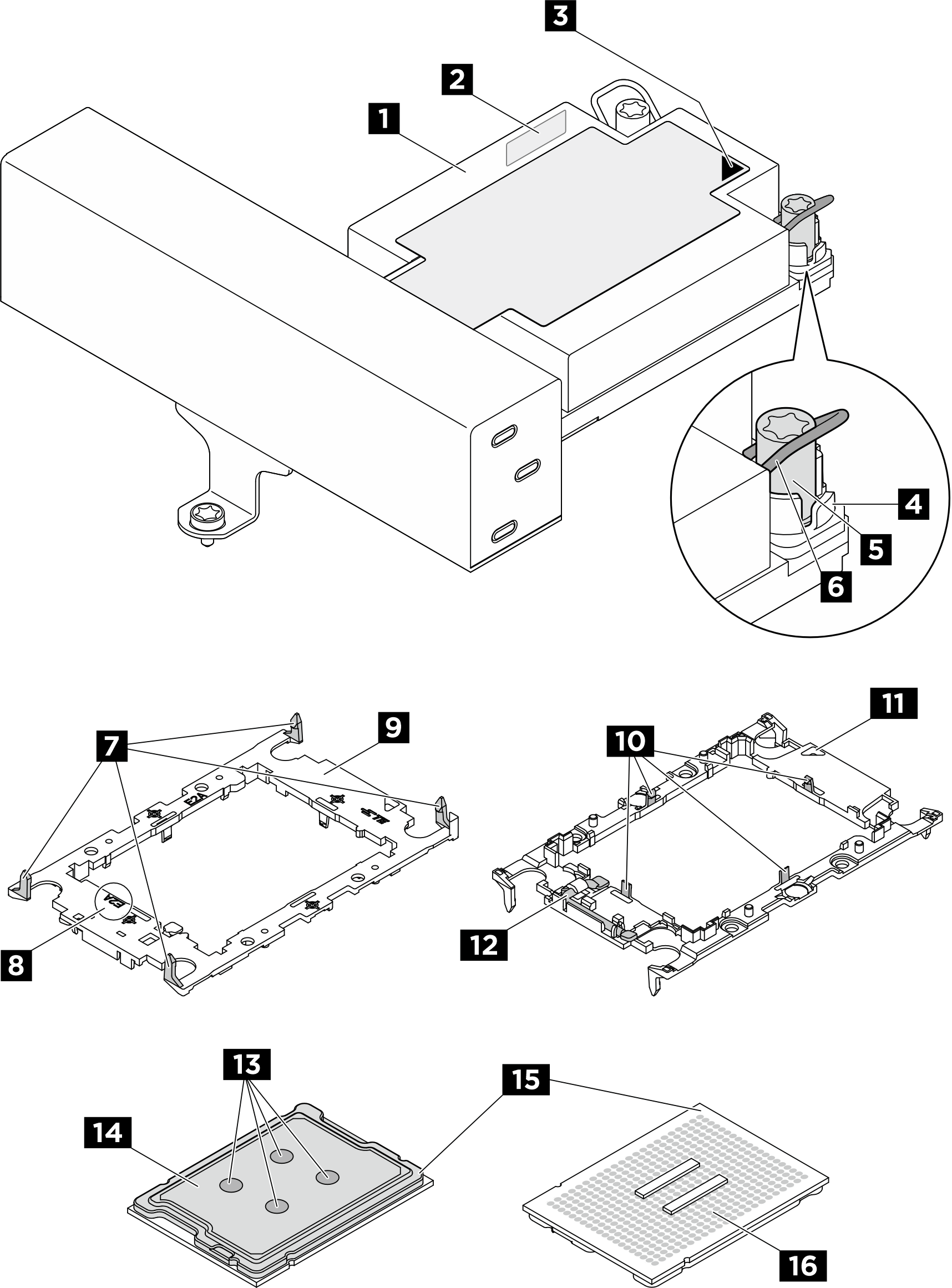

图 1. PHM 组件
PHM components
1 散热器2 处理器标识标签
3 散热器三角形标记4 螺母和丝架固定器
5 内六角 T30 螺母6 防倾倒丝架
7 固定夹(用于将支架固定到散热器)8 处理器支架代码标记
9 处理器支架10 固定夹(用于在支架中固定处理器)
11 支架三角形标记12 处理器弹出手柄
13 导热油脂14 处理器散热片
15 处理器三角形标记16 处理器触点
扭矩螺丝刀类型列表螺钉类型
内六角 T30 螺丝刀内六角 T30 螺钉

过程

  1. 为本任务做好准备。
    1. 如果服务器安装在机架中,请在机架滑动导轨上滑出服务器,以便对顶盖执行操作或将服务器从机架中卸下。请参阅更换服务器
    2. 卸下顶盖。请参阅卸下顶盖
    3. 如果服务器随附导风罩或中间硬盘仓,请将其卸下。请参阅卸下导风罩卸下中间硬盘仓和硬盘背板
    4. 卸下系统风扇架。请参阅卸下系统风扇架
  2. 从主板组合件上卸下 PHM。
    • 请勿接触处理器底部的触点。

    • 不要让处理器插槽接触任何物体,避免可能的损坏。

    • 更换 2U 入门级 PHM 的过程与更换 2U 标准 PHM 的过程相同。

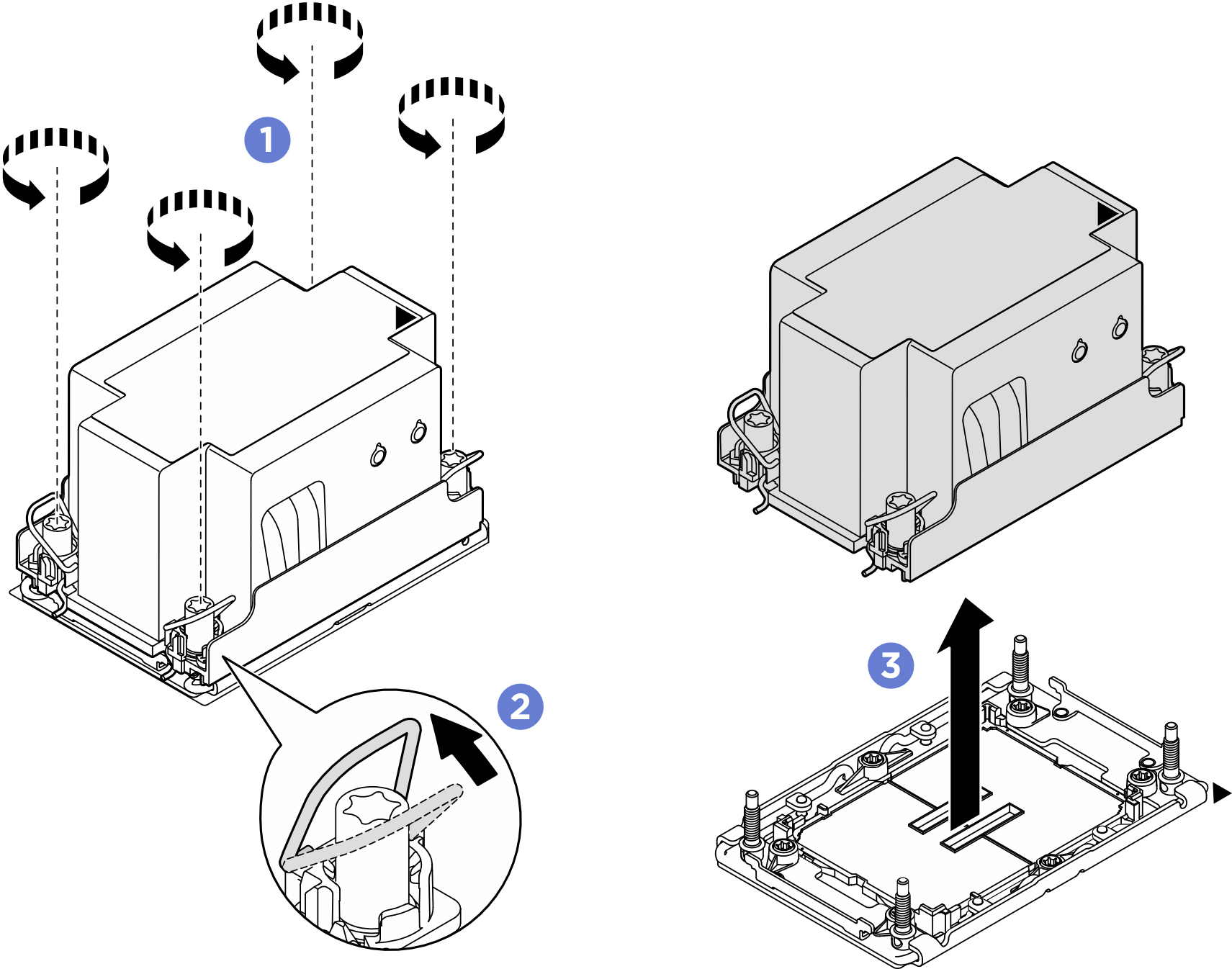

    图 2. 卸下 2U 标准 PHM
    Removing a 2U standard PHM

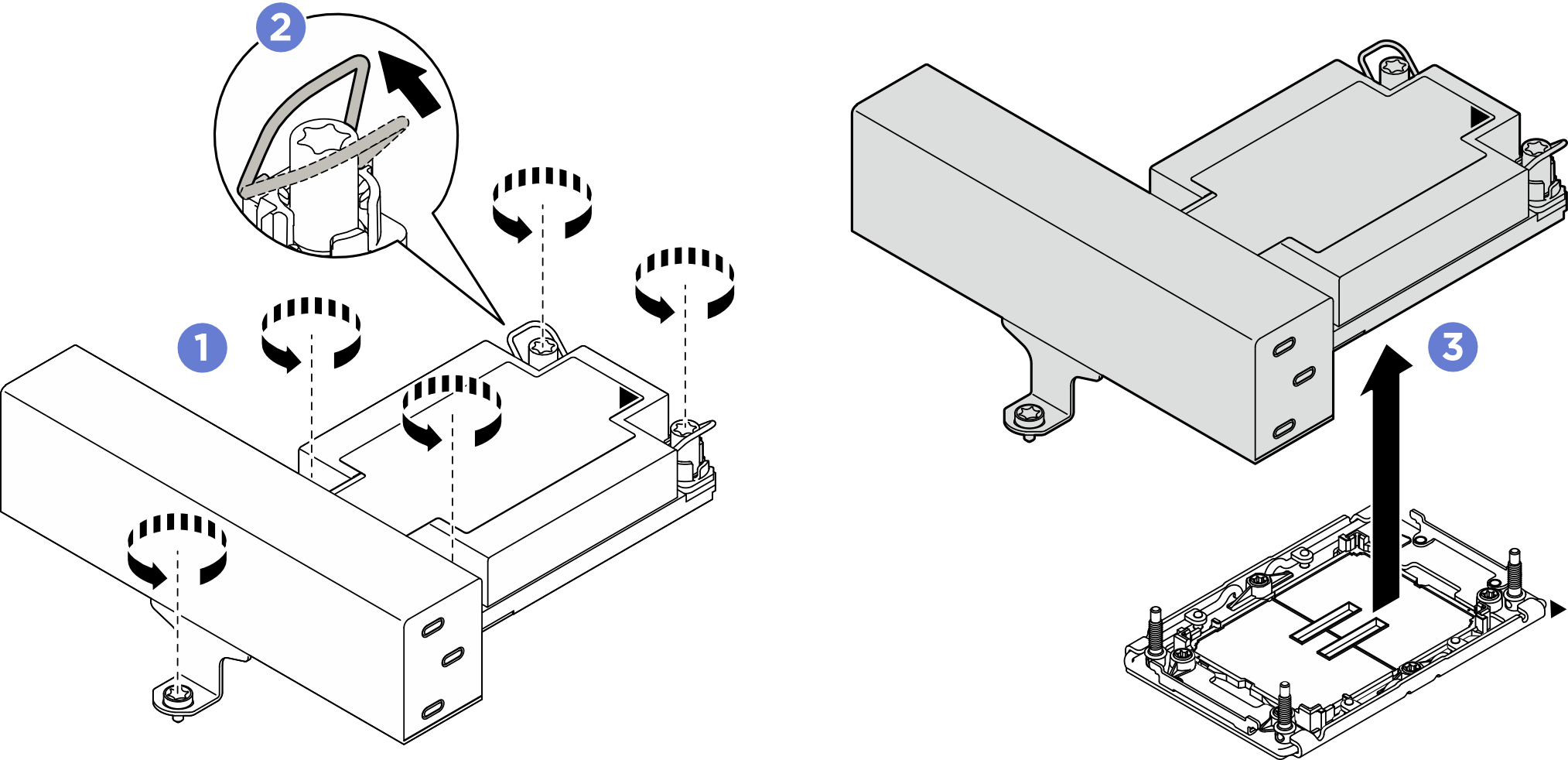

    图 3. 卸下 1U T 形高性能 PHM
    Removing a 1U T-shape performance PHM
    1. 按散热器标签上所示的拆卸顺序,完全拧松 PHM 上的内六角 T30 螺母。
    2. 向内旋转防倾倒丝架。
    3. 从处理器插槽中小心提起 PHM。如果无法将 PHM 完全从插槽中提出来,请进一步拧松内六角 T30 螺母,然后再次尝试提起 PHM。

完成之后

  • 每个处理器插槽必须始终装有外盖或 PHM。请用外盖保护好空的处理器插槽或安装新的 PHM。

  • 如果不打算装回 PHM,请安装 PHM 填充件并用插槽盖盖住处理器插槽。

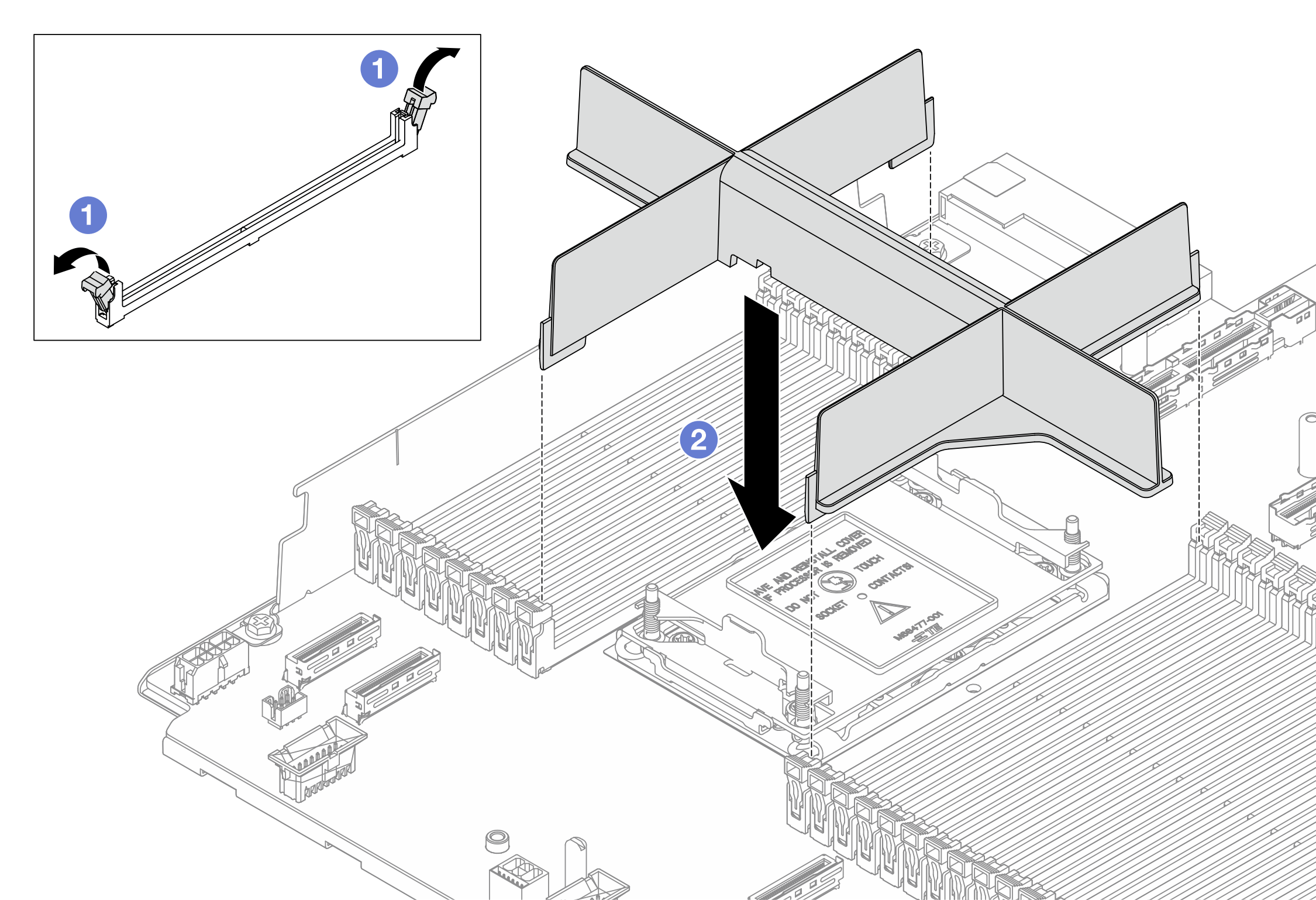

    图 4. 安装 PHM 填充件
    Installing a PHM filler
    1. 轻轻打开内存条插槽(位于处理器左右两侧旁边)两端的固定夹。

    2. 将 PHM 填充件与插槽对齐,用双手将 PHM 填充件放在插槽上。用力将 PHM 填充件笔直向下按入插槽,直至固定夹“咔嗒”一声固定在锁定位置。

  • 如果是为了更换主板组合件而卸下 PHM,请将 PHM 放置在一边。

  • 如果要重复利用处理器或散热器,请将处理器与固定器分离。请参阅将处理器与支架和散热器分开

  • 如果要求您退回组件或可选设备,请按照所有包装说明进行操作,并使用装运时提供给您的所有包装材料。
