Desmontar o conjunto de placa-mãe para o Compute Complex Neptune Core Module
Siga as instruções nesta seção para desmontar o conjunto de placa-mãe do Compute Complex Neptune Core Module antes de reciclar.
Antes de desmontar o conjunto de placa-mãe:
Remova o conjunto de placa-mãe do servidor. Consulte Remover um processador e um dissipador de calor.
Consulte as regulamentações ambientais locais de lixo ou de descarte para garantir a conformidade.
Procedimento
- Identifique os parafusos listados abaixo e preste atenção na sua quantidade. Remova os parafusos para separar a placa do processador da chapa metálica de suporte.

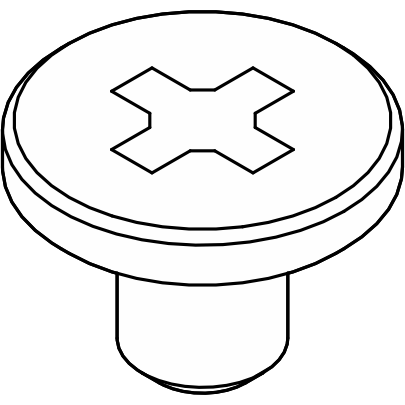

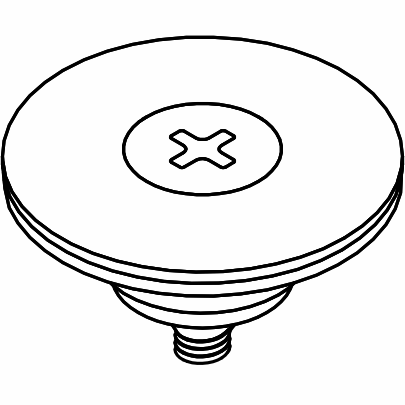

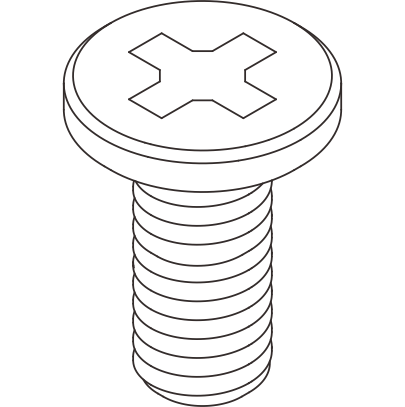

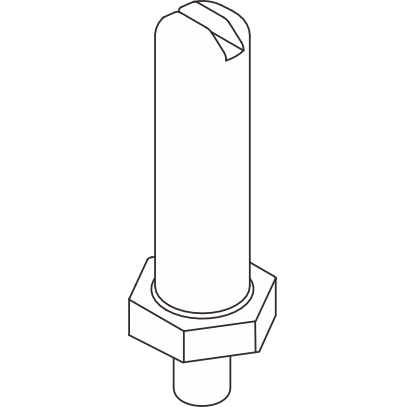

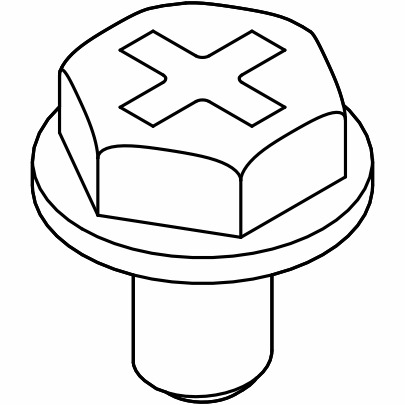

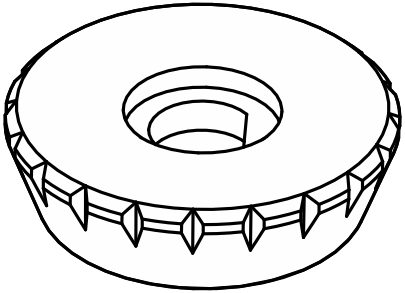

Tabela 1. Informações sobre parafusos e ferramentas Tipo de parafuso Quantidade Tipo de ferramenta 1
4 Chave de fenda Phillips nº 2 2
1 3
1 4
1 5

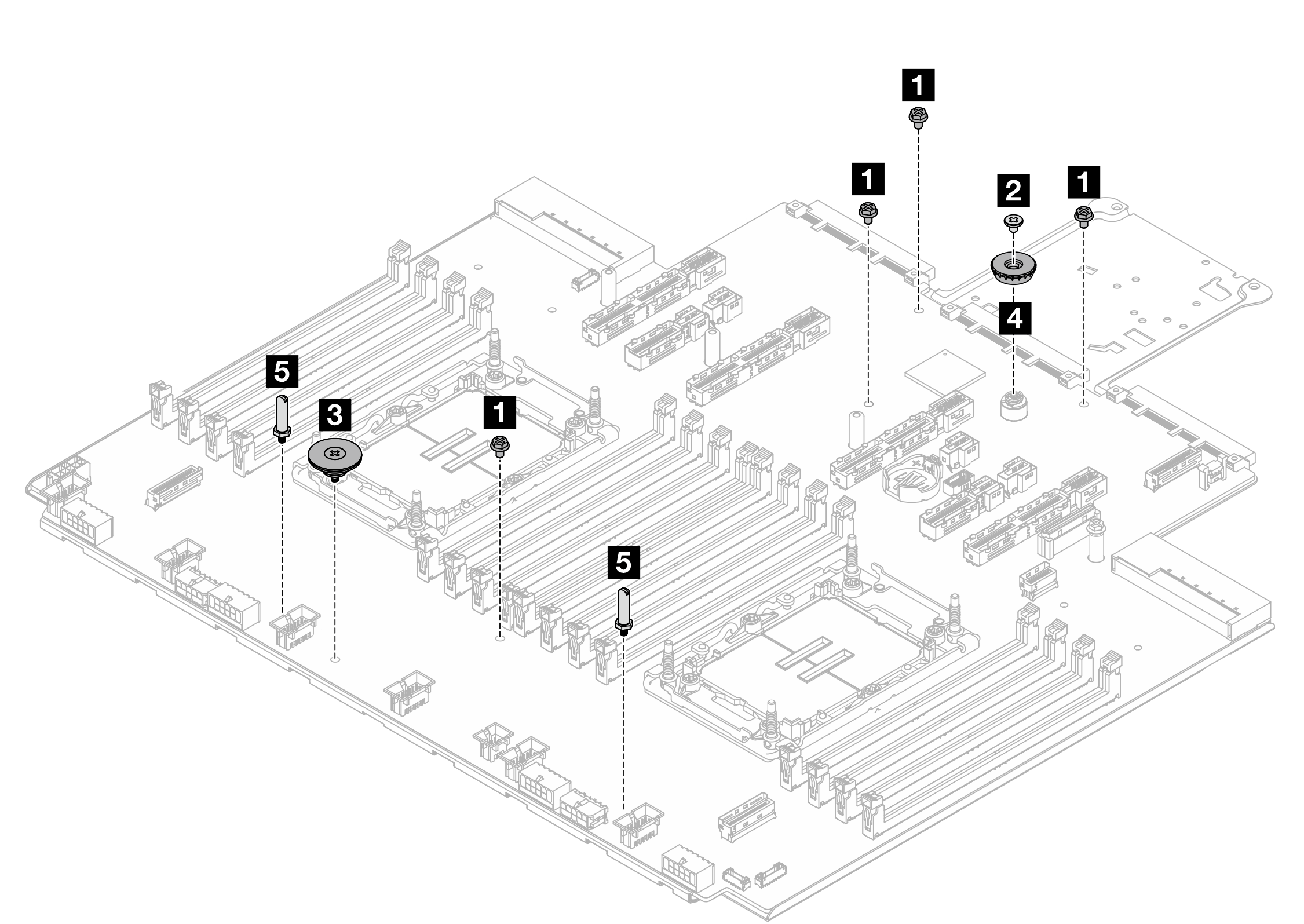

2 Figura 1. Desmontando o conjunto de placa-mãe

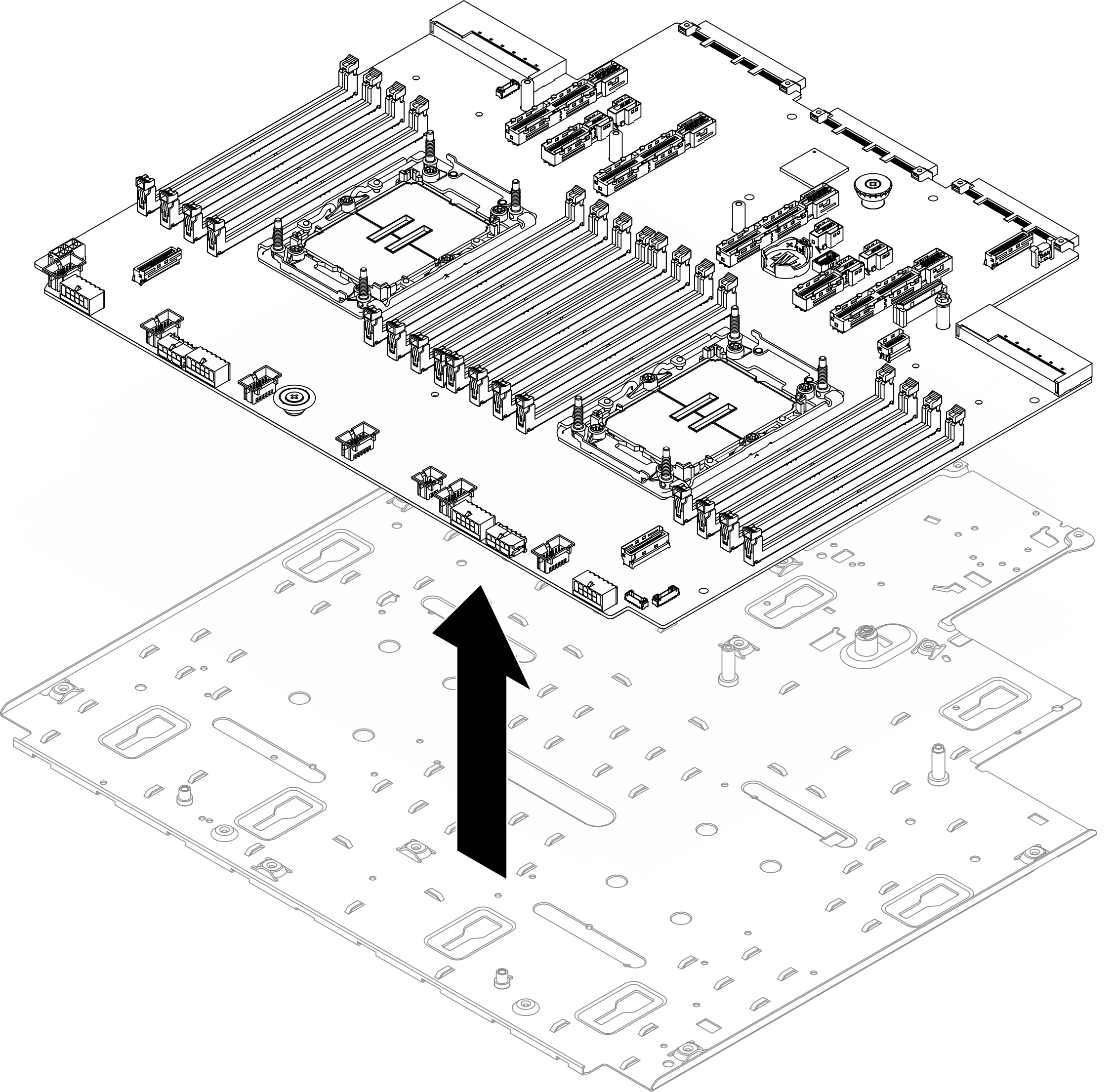

- Separe a placa do processador da chapa metálica de suporte.Figura 2. Separando a placa do processador
- Identifique o parafuso listado abaixo e preste atenção na quantidade. Coloque a placa do processador de cabeça para baixo e remova os parafusos para separar a placa fria de VR da placa do processador.
Tabela 2. Informações sobre parafusos e ferramentas Tipo de parafuso Quantidade Tipo de ferramenta 1

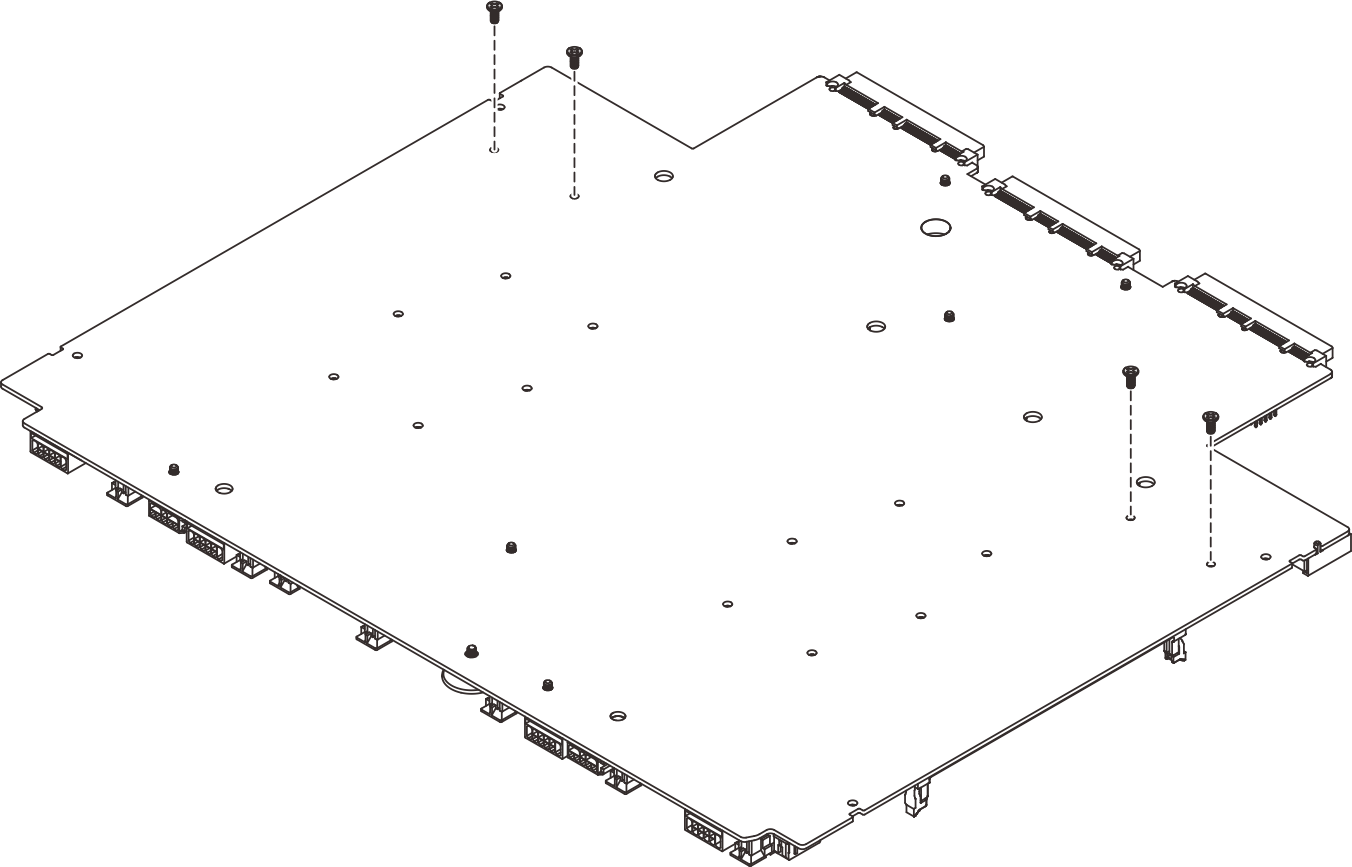

4 Chave de fenda Phillips nº 2 Figura 3. Desmontando as placas frias de VR

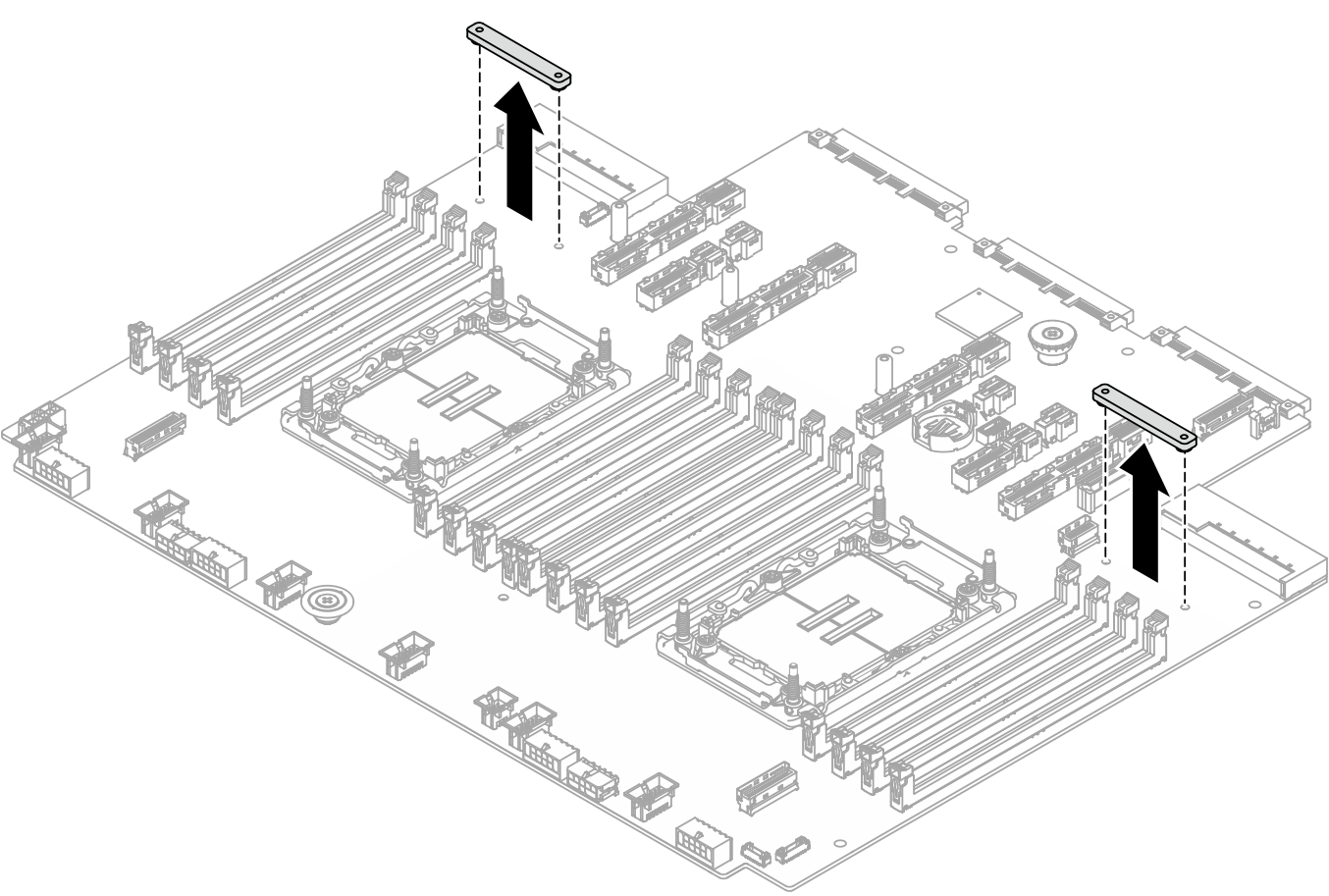

- Remova as duas placas frias de VR 1 2 conforme ilustrado abaixo.Figura 4. Desmontando as placas frias de VR
Depois de desmontar o conjunto de placa-mãe, recicle as unidades em conformidade com as regulamentações locais.
